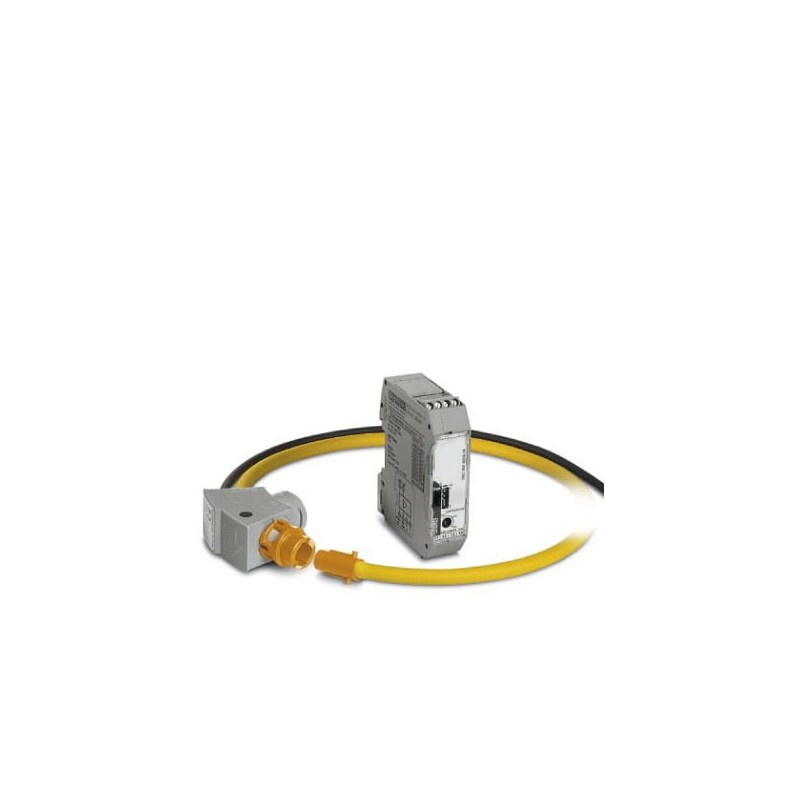

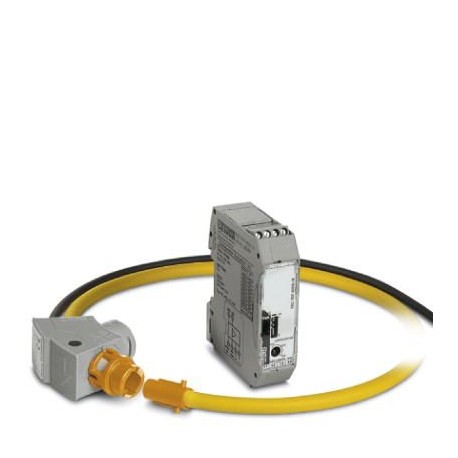

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Transformateur d'intensité
PACT RCP-4000A-1A-D190
2904923
PHOENIX_CONTACT
Transformateur d'intensité
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2904923 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 236 (C-5-2017) |
| GTIN | 4046356900935 |
| Poids par pièce (hors emballage) | 0,455 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Alimentation du convertisseur de mesure
| Tension nominale d'alimentation | 24 V DC -20 % ... +25 % |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Courant max. absorbé | 190 mA |
| Consommation de puissance | 4 W |
Données d’entrée de la bobine de mesure
| Plage de mesure de la fréquence | 40 Hz ... 20000 Hz |
|---|---|
| Erreur de position | < 1 % |
| Défaut de linéarité | 0,1 % |
Données d’entrée du convertisseur de mesure
| Plages de mesure (courant) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Configurable/programmable | avec les commutateurs DIP |
| Angle de phase | < 1 ° |
| Puissance de référence | 1,5 VA |
| Distances maximales pour câble en cuivre pour PN max | 32 m (0,75 mm² (AWG 20)) |
| 64 m (1,5 mm² (AWG 16)) | |
| 107 m (2,5 mm² (AWG 14)) |
Signal d'entrée du convertisseur de mesure
| Signal d'entrée (à 50 Hz) | 100 mV (1000 A) |
|---|---|
| Impédance d'entrée | 27 kΩ (plage de mesure minimum) |
Sortie du signal de la bobine de mesure
| Signal en sortie (à 50 Hz) | 100 mV (sans charge, avec 1000 V) |
|---|---|
| Tension de sortie (à vide) | VOUT= M * dI/dt |
| Tension de sortie (sinusoïdale, à vide) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH ; exemple : à 50 Hz ; I = 1000 A)) |
Sortie du signal du convertisseur de mesure
| Signal de sortie courant | 0 A AC ... 1 A |
|---|---|
| Charge | 0 Ω ... 1,5 Ω |
Caractéristiques générales de la bobine de mesure
| Longueur de la bobine de mesure | 600 mm |
|---|---|
| Diamètre de la bobine de mesure | 8,3 mm ±0,2 mm |
| Longueur de la ligne de signalisation | 3000 mm |
| Structure du conducteur ligne de signal | 2x 0,22 mm (Signal (étamé)) |
| 1x 0,22 mm (Blindage (étamé)) | |
| Matériau de bobine | Elastollan |
| Matériau du boîtier | PC |
| Isolant | double isolation |
| Tension d'isolement assignée | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Tension d'essai | 10,45 kV (DC / 1 min) |
| Précision de base | |
| UL, USA/Canada | UL 61010 Recognized |
Caractéristiques générales du convertisseur de mesure
| Défaut de linéarité | < 0,5 % (de la déviation maximum de la plage) |
|---|---|
| Erreur de transmission max. | ≤ 0,5 % (de la déviation maximum de la plage) |
| Plage de fréquence | 45 Hz ... 65 Hz |
| Harmoniques saisissables max. | < 2 kHz |
| Courant absorbé | < 190 mA (pour 19,2 V) |
| Matériau du boîtier | Polyamide |
| Tension d'essai | 1,5 kV AC (Alimentation / entrée et sortie : 50 Hz, 1 min) |
| Témoin de présence de la tension de service | LED verte |
| UL, USA/Canada | UL 508 Listed |
Caractéristiques générales
| Normes/Prescriptions | CEI 61010-1 |
|---|---|
| CEI 61010-2-032 | |
| Isolant | double isolation |
| Degré de pollution | 2 |
| Catégorie de surtension | III (1000 V, vers conducteur neutre) |
| IV (600 V, vers conducteur neutre) | |
| Coefficients de température | 0,005 %/K (+10 °C ... +70 °C, les deux composants ayant la même température ambiante) |
| 0,07 %/K (-20 °C ... +10 °C, les deux composants ayant la même température ambiante) | |
| Erreur de mesure typique | < 1 % |
Caractéristiques de raccordement
| Dénomination connexion | Côté convertisseur de mesure |
|---|---|
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 80 °C (Bobine de mesure) |
|---|---|
| -20 °C ... 70 °C (Convertisseur de mesure) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C (Bobine de mesure) |
| -25 °C ... 85 °C (Convertisseur de mesure) | |
| Hauteur max. | < 2000 m |
| Type de protection bobine de mesure | IP67 (pas évalué par UL) |
| Type de protection convertisseur de mesure | IP20 |
Normes et spécifications
| Normes/Prescriptions | CEI 61010-1 |
|---|---|
| CEI 61010-2-032 | |
| Isolant | double isolation |
| Degré de pollution | 2 |
| Catégorie de surtension | III (1000 V, vers conducteur neutre) |
| IV (600 V, vers conducteur neutre) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
