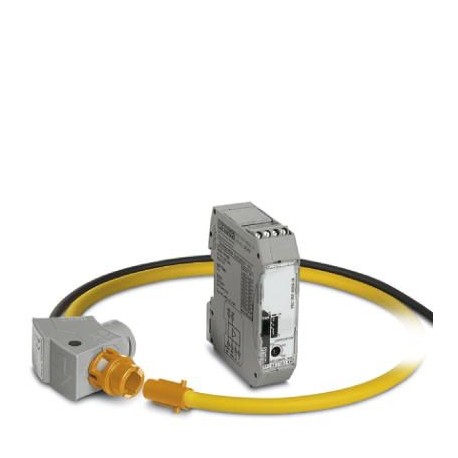

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Stromwandler
PACT RCP-4000A-1A-D190
2904923
PHOENIX_CONTACT
Stromwandler

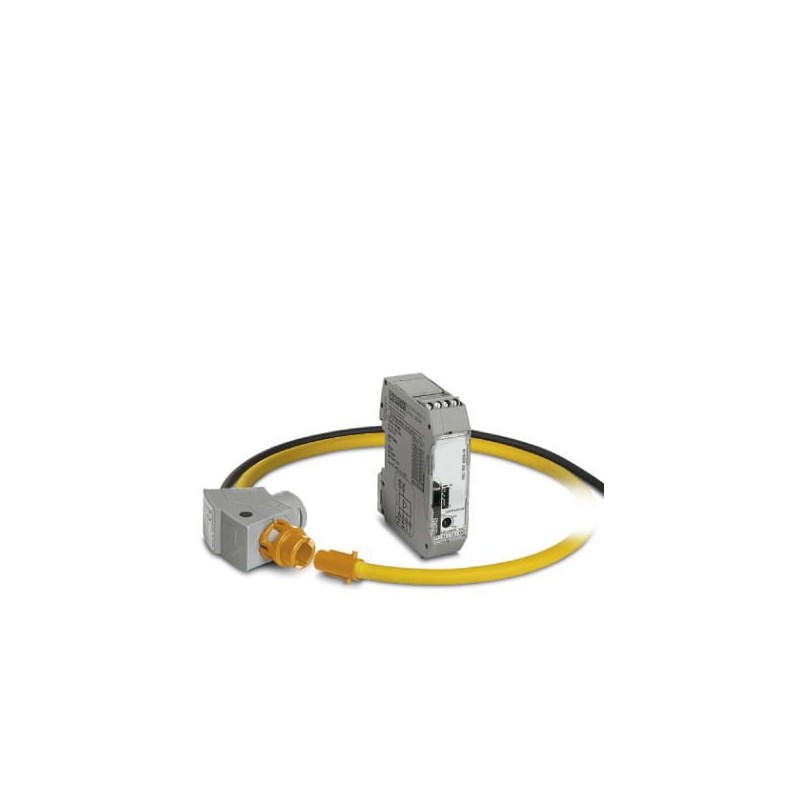

Set bestehend aus einem 1 A Messumformer und einer Rogowski-Spule mit Signalleitung. Länge des Rogowski-Coils: 600 mm, Durchmesser: 190 mm. Länge der Signalleitung: 3 m. Die Rogowski-Spule misst den Wechselstrom von Stromschienen und Hochspannungsleitungen.
Niederspannungsschaltgeräte > Stromwandler
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904923 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 236 (C-5-2017) |
| GTIN | 4046356900935 |
| Gewicht pro Stück (exklusive Verpackung) | 455,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 489,600 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Versorgung Messumformer
| Versorgungsnennspannung | 24 V DC -20 % ... +25 % |
|---|---|
| Versorgungsnennspannungsbereich | 19,2 V DC ... 30 V DC |
| Stromaufnahme maximal | 190 mA |
| Leistungsaufnahme | 4 W |
Eingangsdaten Messspule
| Frequenzmessbereich | 40 Hz ... 20000 Hz |
|---|---|
| Positionsfehler | < 1 % |
| Linearitätsfehler | 0,1 % |
Eingangsdaten Messumformer
| Messbereiche (Strom) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Konfigurierbar/Programmierbar | über DIP-Schalter |
| Phasenwinkel | < 1 ° |
| Bemessungsleistung | 1,5 VA |
| Max. Distanzen für Kupferleitungen bei PN max | 32 m (0,75 mm² (AWG 20)) |
| 64 m (1,5 mm² (AWG 16)) | |
| 107 m (2,5 mm² (AWG 14)) |
Signaleingang Messumformer
| Eingangssignal (bei 50 Hz) | 100 mV (1000 A) |
|---|---|
| Eingangsimpedanz | 27 kΩ (kleinster Messbereich) |
Signalausgang Messspule
| Ausgangssignal (bei 50 Hz) | 100 mV (ohne Last, bei 1000 A) |
|---|---|
| Ausgangsspannung (im Leerlauf) | VOUT= M * dI/dt |
| Ausgangsspannung (sinusförmig, im Leerlauf) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH; Beispiel: bei 50 Hz; I = 1000 A)) |
Allgemeine Daten Messspule
| Länge der Messspule | 600 mm |
|---|---|
| Durchmesser der Messspule | 8,3 mm ±0,2 mm |
| Länge der Signalleitung | 3000 mm |
| Leiteraufbau Signalleitung | 2x 0,22 mm (Signal (verzinnt)) |
| 1x 0,22 mm (Schirmung (verzinnt)) | |
| Spulenmaterial | Elastollan |
| Material Gehäuse | PC |
| Isolierung | doppelte Isolierung |
| Bemessungsisolationsspannung | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Prüfspannung | 10,45 kV (DC / 1 min.) |
| Grundgenauigkeit | |
| UL, USA / Kanada | UL 61010 Recognized |
Allgemeine Daten Messumformer
| Linearitätsfehler | < 0,5 % (vom Bereichsendwert) |
|---|---|
| Übertragungsfehler maximal | ≤ 0,5 % (vom Bereichsendwert) |
| Frequenzbereich | 45 Hz ... 65 Hz |
| Max. erfassbare Oberwellen | < 2 kHz |
| Stromaufnahme | < 190 mA (bei 19,2 V) |
| Material Gehäuse | Polyamid |
| Prüfspannung | 1,5 kV AC (Versorgung / Ein- und Ausgang: 50 Hz, 1 min) |
| Betriebsspannungsanzeige | LED grün |
| UL, USA / Kanada | UL 508 Listed |
Allgemeine Daten
| Normen/Bestimmungen | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolierung | doppelte Isolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III (1000 V, zum Neutralleiter) |
| IV (600 V, zum Neutralleiter) | |
| Temperaturkoeffizienten | 0,005 %/K (+10 °C ... +70 °C, beide Komponenten haben die gleiche Umgebungstemperatur) |
| 0,07 %/K (-20 °C ... +10 °C, beide Komponenten haben die gleiche Umgebungstemperatur) | |
| Messfehler typisch | < 1 % |
Anschlussdaten
| Benennung Anschluss | Messumformer-Seite |
|---|---|
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Schraubengewinde | M3 |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 7 mm |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Messspule) |
|---|---|
| -20 °C ... 70 °C (Messumformer) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C (Messspule) |
| -25 °C ... 85 °C (Messumformer) | |
| Max. Einsatzhöhe | < 2000 m |
| Schutzart Messspule | IP67 (nicht von UL bewertet) |
| Schutzart Messumformer | IP20 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolierung | doppelte Isolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III (1000 V, zum Neutralleiter) |
| IV (600 V, zum Neutralleiter) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210902eCl@ss 4.127210902eCl@ss 5.027210902eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210902eCl@ss 8.027210902eCl@ss 9.027210902
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | sonstige |
| Primärer Bemessungsstrom (EF007405) | 4000 A |
| Sekundäre Bemessungsscheinleistung (EF007470) | 1.25 VA |
| Geeicht (EF008836) | Nein |
| Mit Berührungsschutz (EF008186) | Nein |
| Schnappbefestigung (EF007462) | Nein |
| Mit Kupferschiene (EF007380) | Nein |
