SACC-E-FSD-4CON-M16/0,5 SCOESD 1417576 PHOENIX CONTACT Connettore da incasso sistema bus SACC-E-FSD-4CON-M16..
SACC-E-FSD-4CON-M16/0,5 SCOESD
1417576
PHOENIX_CONTACT
25
Connettore da incasso sistema bus - SACC-E-FSD-4CON-M16/0,5 SCOESD - 1417576

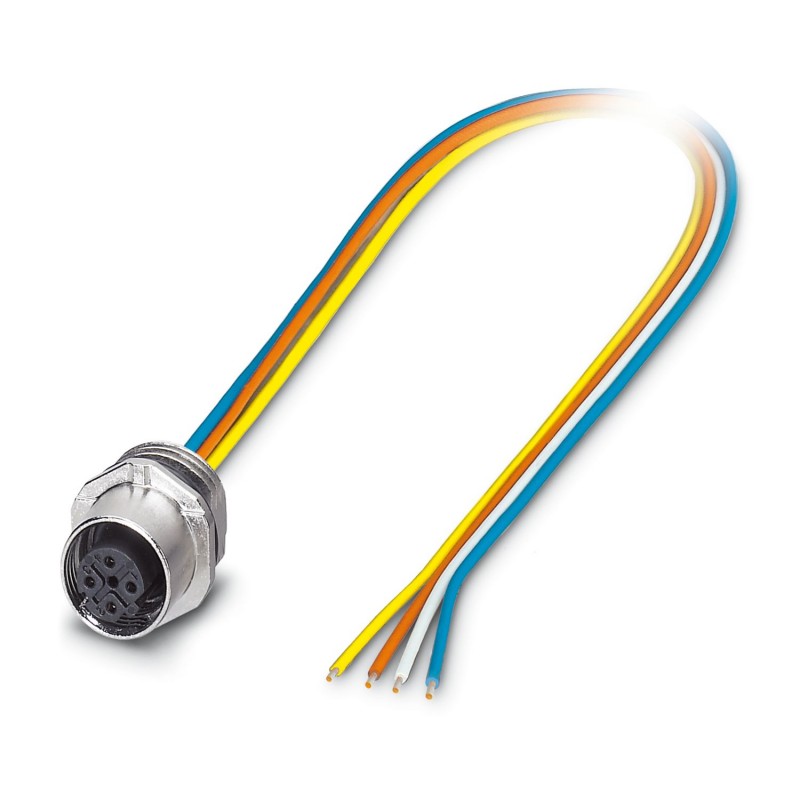

Femmina di montaggio incorporata per sistema bus, PROFINET, 4 poli, SPEEDCON M12, codificata D, montaggio frontale a parete/attacco a vite filettata M16, con filettatura intrecciata in TPE da 0,5 m, 4 x 0,34 mm²
Connettore femmina da incasso sistema bus, PROFINET, 4 poli, M12-SPEEDCON, codifica D, montaggio anteriore/a vite con filettatura M16, con filo TPE da 0,5 m, 4 x 0,34 mm2
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Nota per il funzionamento | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Nota per il funzionamento | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Tipo di montaggio | Montaggio anteriore |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Tipo sensore | PROFINET |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | D |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | FKM |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Materiale conduttore | Filo Cu stagnato |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 250 V |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Resistenza del conduttore max. | 57,6 Ω/km |
| Connessione conduttori | |
| Collegamento | Fili singoli |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Dati meccanici | |
| Cicli di manovra | > 100 |
| Connessione 1 | |
| Struttura testa | Femmina |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | D |
| Lunghezza cavo | 0,5 m |
| Tipo di cavo | Filo in TPE |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801:2002) |
| Diametro filo con guaina isolante | 1,2 mm ±0,07 mm |
| Conduttore singolo, colore | giallo, arancio, bianco, blu |
| Sezione delle linee | 0,34 mm² |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Materiale isolamento fili | TPE |
| Isolamento spessore parete | 0,21 mm (Isolamento fili) |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V AC |
| Resistenza linea | ≤ 57,6 Ω/km |
| Resistenza di isolamento linea | ≥ 20 MΩ*km |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (Cavi, posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| -25 °C ... 85 °C (Cavi, posa mobile) | |
| -40 °C ... 85 °C (cavi, posa fissa) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | in conformità alla norma IEC 61076-2-101 |
