SACC-E-FSD-4CON-M16/0,5 SCOESD 1417576 PHOENIX CONTACT Bussystem-Einbausteckverbinder SACC-E-FSD-4CON-M16/0,..
SACC-E-FSD-4CON-M16/0,5 SCOESD
1417576
PHOENIX_CONTACT
25

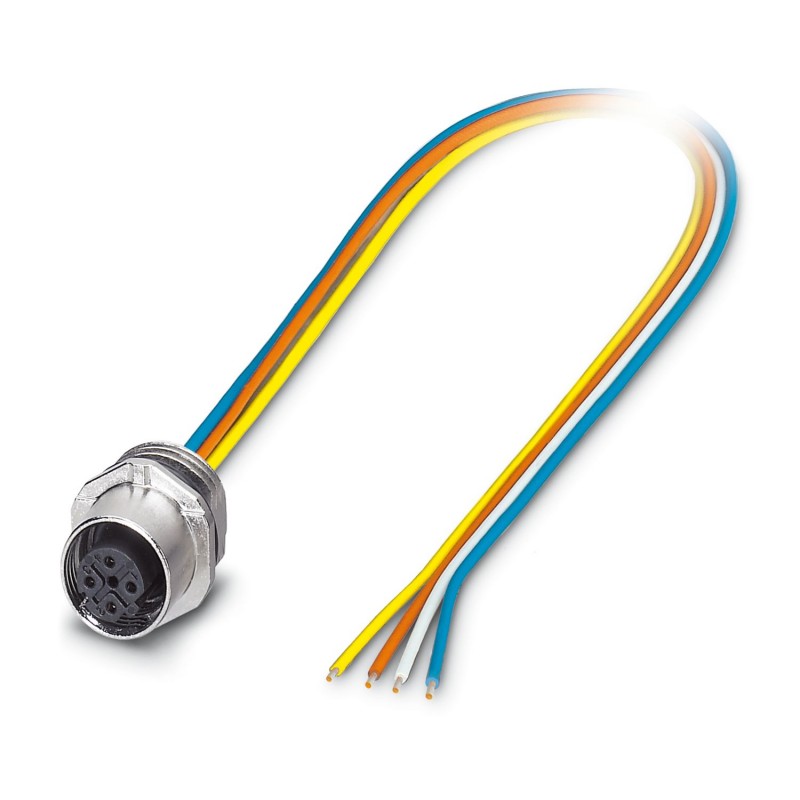

Bussystem-Einbausteckverbinder - SACC-E-FSD-4CON-M16/0,5 SCOESD - 1417576
Einbau-Montagebuchse für Bussystem, PROFINET, 4-polig, SPEEDCON M12, D-kodiert, Frontwandmontage/M16 Gewindeverschraubung, mit 0,5 m TPE-Geflechtgewinde, 4 x 0,34 mm²
Bus-System-Einbaubuchse, PROFINET, 4-polig, M12-SPEEDCON, D-kodiert, Vorderwand-/Schraubmontage mit M16-Gewinde, mit 0,5 m TPE-Litze, 4x 0,34 mm2
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Hinweis zum Betrieb | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
| Hinweis zum Betrieb | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Montageart | Vorderwandmontage |
| Produkttyp | Rundsteckverbinder (geräteseitig) |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | D |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FKM |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Material Leiter | verzinnte Cu-Litze |
| Bemessungsstoßspannung | 2,5 kV |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 250 V |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Leiterwiderstand max. | 57,6 Ω/km |
| Leiteranschluss | |
| Anschlussart | Einzellitzen |
| Anzugsdrehmoment | 3 Nm ... 4 Nm (Einbauseitig) |
| Mechanische Daten | |
| Steckzyklen | > 100 |
| Anschluss 1 | |
| Bauform Kopf | Buchse |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Verriegelungsart Kopf | SPEEDCON |
| Kodierung | D |
| Leitungslänge | 0,5 m |
| Leitungstyp | TPE-Litze |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801:2002) |
| Aderdurchmesser inklusive Isolierung | 1,2 mm ±0,07 mm |
| Einzelader, Farbe | gelb, orange, weiß, blau |
| Leitungsquerschnitt | 0,34 mm² |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Material Aderisolation | TPE |
| Wandstärke Isolierung | 0,21 mm (Aderisolierung) |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V AC |
| Leitungs-Widerstand | ≤ 57,6 Ω/km |
| Leitungs-Isolationswiderstand | ≥ 20 MΩ*km |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Kabel, feste Verlegung) |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) | |
| -40 °C ... 85 °C (Kabel, feste Verlegung) | |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | in Anlehnung an IEC 61076-2-101 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
