SACC-E-FSD-4CON-M16/0,5 SCOESD 1417576 PHOENIX CONTACT Hembra de montaje incorporado para sistema de bus, PR..
SACC-E-FSD-4CON-M16/0,5 SCOESD
1417576
PHOENIX_CONTACT
25

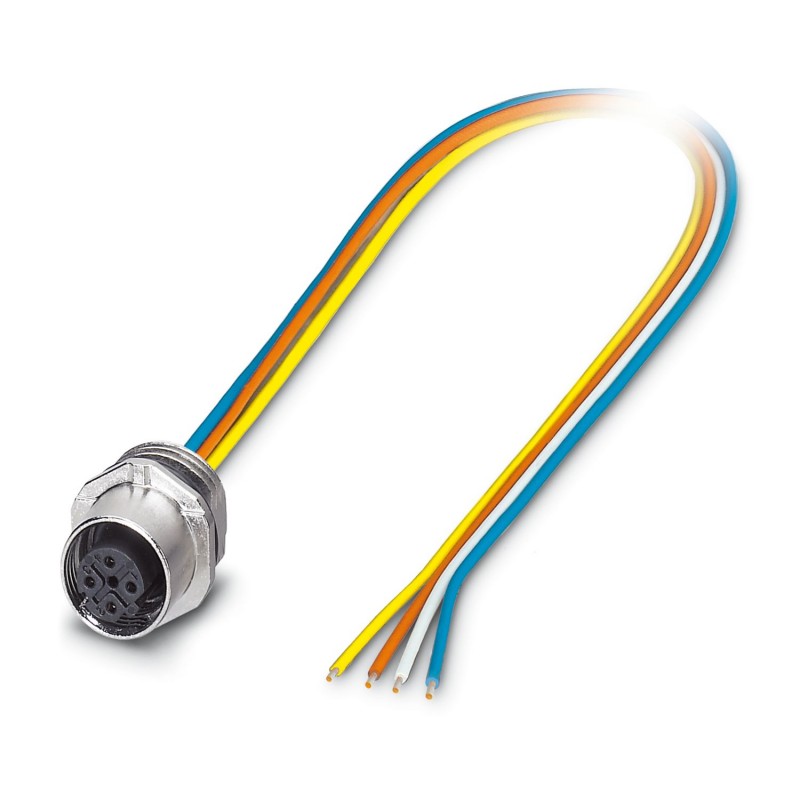

Hembra de montaje incorporado para sistema de bus, PROFINET, 4 polos, SPEEDCON M12, codificada D, montaje en paredes delanteras/montaje atornillado con rosca M16, con hilo trenzado TPE de 0,5 m, 4 x 0,34 mm²
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Observación referente al funcionamiento | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
| Tipo de montaje | Montaje frontal |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | D |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Material Conductor | Conductor Cu estañado |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 250 V |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Resistencia máx. del conductor | 57,6 Ω/km |
| Conexión de conductores | |
| Tipo de conexión | Hilos trenzados individuales |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | D |
| Longitud del cable | 0,5 m |
| Tipo de cable | Hilo trenzado TPE |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801:2002) |
| Diámetro de conductor incl. aislamiento | 1,2 mm ±0,07 mm |
| Conductor individual, color | amarillo, naranja, blanco, azul |
| Sección de línea | 0,34 mm² |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Material Aislamiento de conductor | TPE |
| Grosor de pared Aislamiento | 0,21 mm (Aislamiento de conductor) |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Resistencia de la línea | ≤ 57,6 Ω/km |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ*km |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (Cable, disposiCión móvil) |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | de conformidad con IEC 61076-2-101 |
