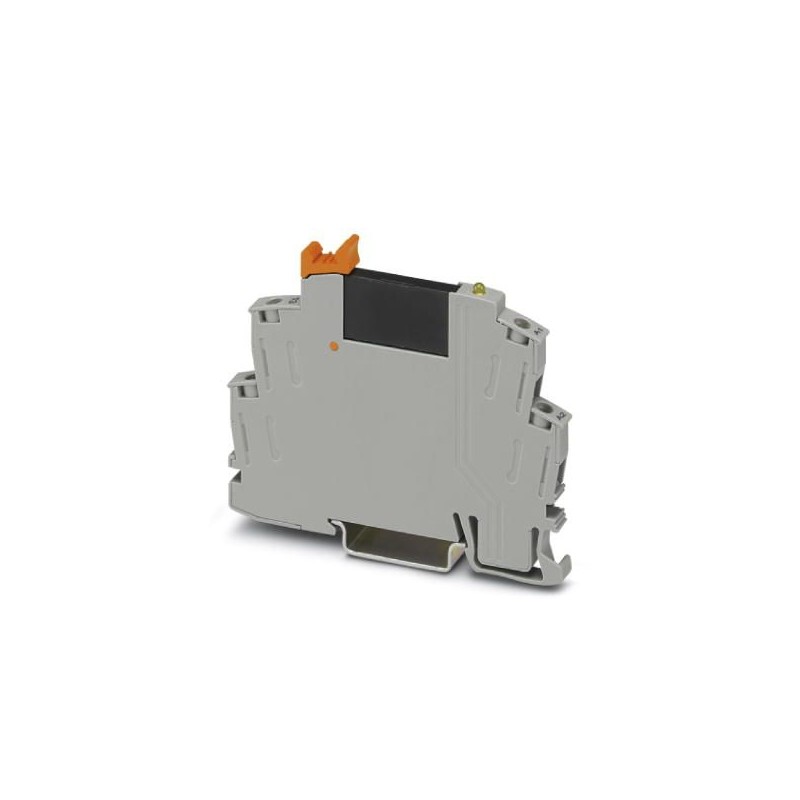

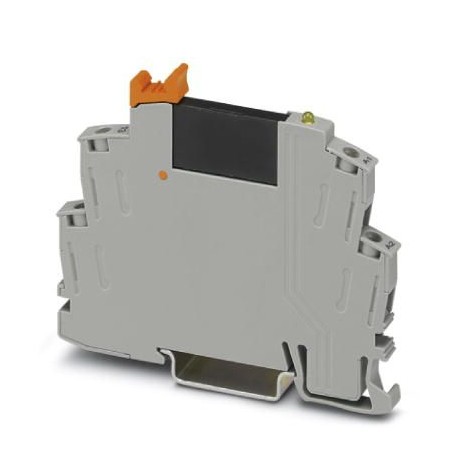

RIF-0-OSC-24DC/24DC/2 2905657 PHOENIX CONTACT Modulo relè a stato solido
RIF-0-OSC-24DC/24DC/2
2905657
PHOENIX_CONTACT
Modulo relè a stato solido
Modulo relè a stato solido preassemblato con collegamento a vite, composto da: presa relè con eiettore e relè a stato solido miniaturizzato a innesto. Tensione di ingresso: 24 V CC. Uscita: 3-33 V CC/3 A
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905657 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK651K - |
| Pagina catalogo | Pagina 338 (C_5_2017) |
| GTIN | 4046356983488 |
| Peso per pezzo (confezione esclusa) | 27,500 g |
| Numero tariffa doganale | 85364110 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Soglia di commutazione segnale "0" riferito a UC | < 0,4 |
| Soglia di commutazione segnale "1" riferito a UC | > 0,8 |
| Tempo di accensione tipico | 20 µs |
| Tempo di disinserzione tipico | 300 µs |
| Segnalazione stato | LED giallo |
| Nome protezione | diodo di smorzamento |
| Frequenza di trasmissione | 300 Hz |
| Potenza dissipata in condizioni nominali | 0,2 W |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 33 V DC |
|---|---|
| Corrente di carico permanente | 3 A (vedere curva derating) |
| Max. corrente d'inserzione | 15 A (10 ms) |
| Limitazione sovratensione | > 33 V |
| Caduta di tensione alla max. corrente limite permanente | < 200 mV |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni |
Connection data 1
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,5 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 20 ... 12 (rigido) |
| 20 ... 14 (flessibile) | |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Connection data 2
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,5 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 20 ... 12 (rigido) |
| 20 ... 14 (flessibile) | |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V2 |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | DIN EN 50178 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
