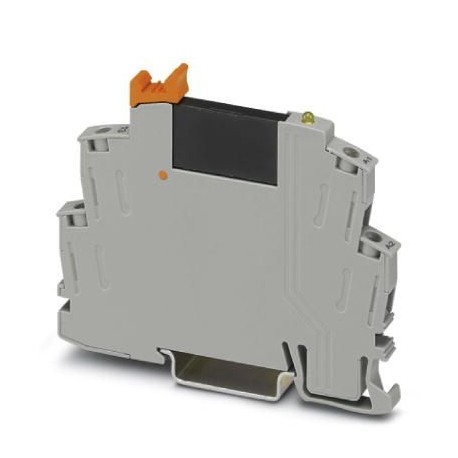

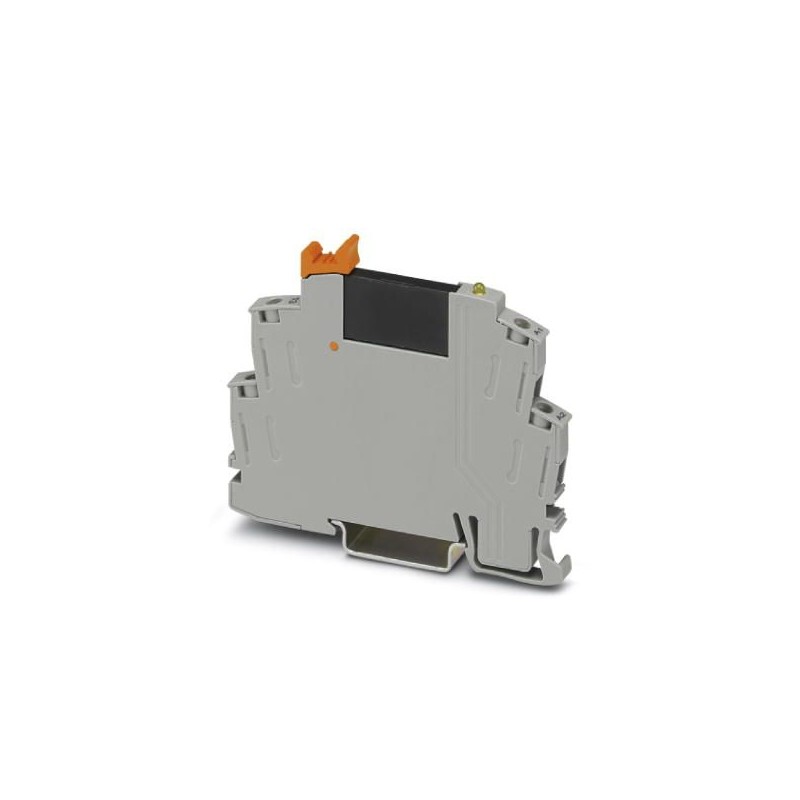

RIF-0-OSC-24DC/24DC/2 2905657 PHOENIX CONTACT Module à relais statique
RIF-0-OSC-24DC/24DC/2
2905657
PHOENIX_CONTACT
Module à relais statique
Module de relais statique pré-assemblé avec raccord à vis, composé d’une prise de relais avec éjecteur et d’un relais statique miniature enfichable. Tension d’entrée : 24 V DC. Sortie : 3-33 V DC/3 A
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2905657 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 338 (C-5-2017) |
| GTIN | 4046356983488 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85364110 |
| Pays d'origine | HU (Hongrie) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Données d'entrée
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
|---|---|
| Tension de commande assignée UC | 24 V DC |
| Seuil de commutation signal « 0 » rapporté à UC | < 0,4 |
| Seuil de commutation signal « 1 » rapporté à UC | > 0,8 |
| Temps d'enclenchement typique | 20 µs |
| Temps de coupure typique | 300 µs |
| Affichage d'état | LED jaune |
| Dénomination de la protection | diode de roue libre |
| Fréquence de transmission | 300 Hz |
| Puissance dissipée en condition nominale | 0,2 W |
Données de sortie
| Plage de tension de sortie | 3 V DC ... 33 V DC |
|---|---|
| Intensité permanente limite | 3 A (voir courbe de derating) |
| Courant d'enclenchement maximal | 15 A (10 ms) |
| Limitation de la surtension | > 33 V |
| Chute de tension pour l’intensité permanente limite maximale | < 200 mV |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension |
Anschlussdaten 1
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 20 ... 12 (rigide) |
| 20 ... 14 (souple) | |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Anschlussdaten 2
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide | 0,5 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 20 ... 12 (rigide) |
| 20 ... 14 (souple) | |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Généralités
| Tension d'essai entrée/sortie | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V2 |
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
| Normes/Prescriptions | DIN EN 50178 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 260 V AC |
| Tension de choc assignée | 4 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Classifications
eCl@ss 5.027371001eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
