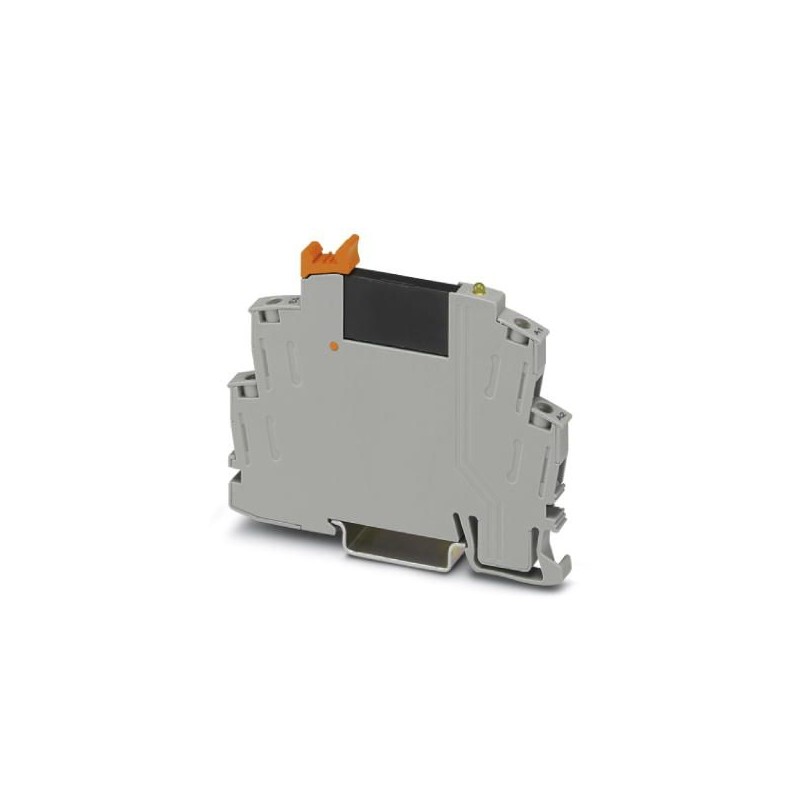

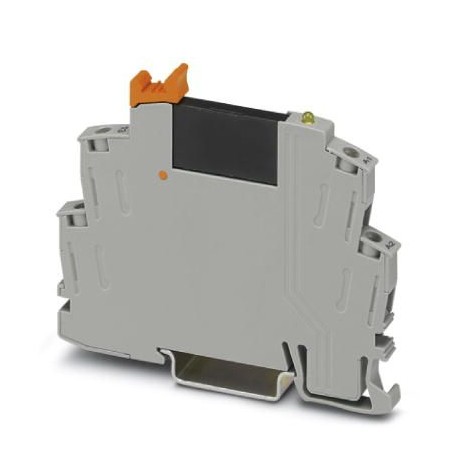

RIF-0-OSC-24DC/24DC/2 2905657 PHOENIX CONTACT Módulo de relé de estado sólido premontado con conexión por to..
RIF-0-OSC-24DC/24DC/2
2905657
PHOENIX_CONTACT
Módulo de relé de estado sólido premontado con conexión por tornillo, compuesto de: zócalo de relé con eyector y relé de estado sólido en miniatura enchufable. Tensión de entrada: 24 V DC. Salida: 3-33 V DC/3 A
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2905657 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK651K - |
| Página del catálogo | Página 338 (C_5_2017) |
| EAN | 4046356983488 |
| Peso por unidad (sin incluir el embalaje) | 27,500 g |
| Número de tarifa arancelaria | 85364110 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Umbral de conmutación "0"-Señal referida a UC | < 0,4 |
| Umbral de conmutación señal "1" referido a UC | > 0,8 |
| Tiempo de conexión típico | 20 µs |
| Tiempo de desconexión típico | 300 µs |
| Indicación de estado | LED amarillo |
| Denominación de la protección | Diodo de rueda libre |
| Frecuencia de transmisión | 300 Hz |
| Disipación con condición nominal | 0,2 W |
Datos de salida
| Gama de tensión de salida | 3 V DC ... 33 V DC |
|---|---|
| Corriente constante límite | 3 A (ver curva derating) |
| Corriente de conexión máxima | 15 A (10 ms) |
| Limitación de sobretensiones | > 33 V |
| Caída de tensión con corriente constante límite máxima | < 200 mV |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones |
Connection data 1
| Denominación Conexión | Lado de excitación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de cable rígida (2 cables con la misma sección) | 0,5 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Puntera sin collar aislante) | |
| 0,5 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Puntera TWIN con collar aislante) | |
| Sección de conductor AWG | 20 ... 12 (rígido) |
| 20 ... 14 (flexible) | |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Connection data 2
| Denominación Conexión | Lado de contactos |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de cable rígida (2 cables con la misma sección) | 0,5 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,5 mm² ... 2,5 mm² |
| 0,5 mm² ... 2,5 mm² (Puntera sin collar aislante) | |
| 0,5 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,5 mm² ... 1,5 mm² |
| 0,5 mm² ... 1 mm² (Puntera TWIN con collar aislante) | |
| Sección de conductor AWG | 20 ... 12 (rígido) |
| 20 ... 14 (flexible) | |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V2 |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
