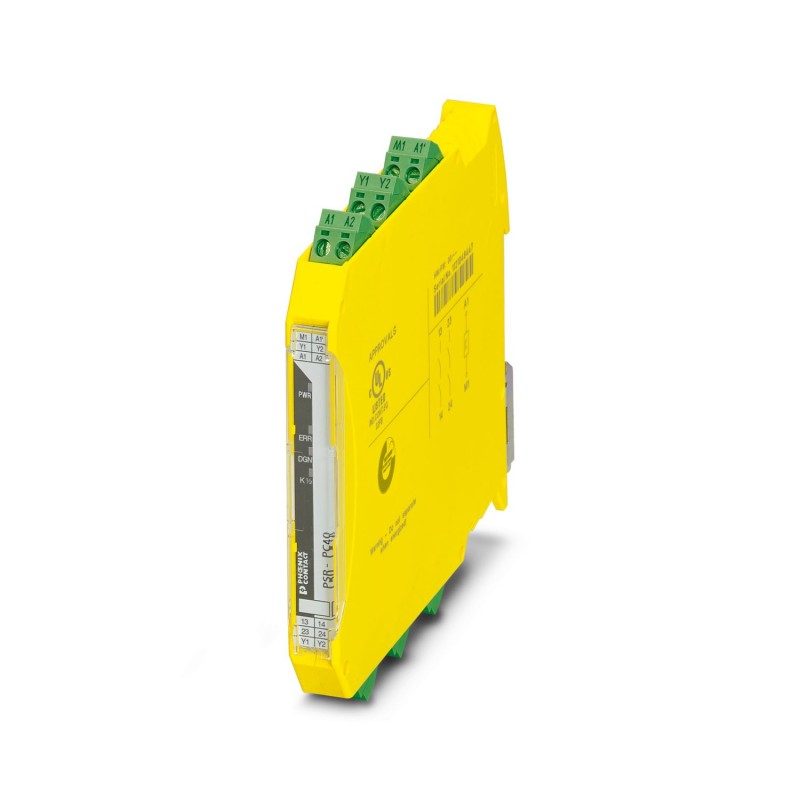

PSR-PC40-2NO-1DO-24DC-SC 2700588 PHOENIX CONTACT Relè di accoppiamento
PSR-PC40-2NO-1DO-24DC-SC
2700588
PHOENIX_CONTACT
Relè di accoppiamento
Relè di accoppiamento per applicazioni ad alta e bassa richiesta SIL 3, accoppia i segnali di uscita digitali alla periferia, 2 circuiti di sgancio, 1 uscita di allarme digitale, applicazioni Safe-State-Off, filtro impulsi di prova, morsettiera a vite a innesto
Relè di accoppiamento per applicazioni SIL 3 ad alta e bassa domanda, accoppia segnali di uscita digitale a I/O, 2 percorsi di corrente abilitanti, 1 segnale di uscita digitale, applicazioni di spegnimento in stato sicuro, filtro a impulsi di prova, blocco terminali a vite collegabile
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700588 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA182 - |
| Pagina catalogo | Pagina 283 (C_6_2017) |
| GTIN | 4046356916158 |
| Peso per pezzo (confezione esclusa) | 177,400 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Alimentazione
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| Tensione di alimentazione del circuito di comando nominale US | 20,4 V DC ... 26,4 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 75 mA (a seconda del carico M1 +100 mA) |
| Assorbimento di potenza a US | tip. 1,8 W |
| Corrente istantanea | tip. 400 mA (Δt s) |
| Tempo filtro | max. 2 ms (su A1-A2; larghezza degli impulsi di prova) |
| ≥ 100 ms (su A1-A2; velocità degli impulsi di prova) | |
| Circuito di protezione | Protezione da inversione di polarità seriale Diodo soppressore 33 V |
Ingressi digitali
| Denominazione ingresso | Circuito di avvio |
|---|---|
| Numero ingressi | 2 (ingressi di avvio non protetti: Y1/Y2) |
| Corrente istantanea | < 10 mA |
| Corrente assorbita (a carico nominale) | < 5 mA |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC -15 % / +10 % |
| Resistenza max. consentita del cavo | 150 Ω |
Uscite relè: contatti di sicurezza
| Denominazione uscita | Contatto di sicurezza |
|---|---|
| Descrizione dell'uscita | ciascuno 2 NO in serie, istantaneo, a potenziale zero |
| Numero uscite | 2 (contatti aperti a riposo di sicurezza: 13/14, 23/24) |
| Esecuzione dei contatti | 2 contatti di sicurezza |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 12 V AC/DC |
| max. 250 V AC/DC (Tenere conto della curva di carico) | |
| Corrente di carico permanente | 6 A (High-Demand) |
| 4 A (Low-Demand) | |
| Corrente istantanea | min. 3 mA |
| max. 6 A | |
| arit. Corrente totale | 60 A2(tenere conto del derating) |
| Potenza commutabile | min. 60 mW |
| Frequenza di commutazione | max. 0,5 Hz |
| Durata meccanica | 10x 106cicli di manovre |
| Capacità di interruzione IEC 60947-5-1 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Fusibile d'uscita | 6 A gL/gG |
| 4 A gL/gG (per applicazioni Low Demand) |
Uscite di segnalazione
| Descrizione dell'uscita | PNP |
|---|---|
| Numero uscite | 1 (non orientato alla sicurezza) |
| Tensione | ca. 22 V DC (Us- 2 V) |
| Corrente | max. 100 mA |
| Max. corrente d'inserzione | 500 mA (t = 1 ms con Us) |
| Protezione contro cortocircuito | no |
| Fusibile d'uscita | 150 mA rapido |
Tempi
| Tip. tempo di eccitazione con US | < 200 ms (con comando mediante A1, avvio automatico) |
|---|---|
| Tip. tempo di diseccitazione con US | < 35 ms (comando mediante A1) |
| Tempo di ripristino | 500 ms |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 (EN 50205) |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 177,4 g |
| Posizione d'installazione | verticale, orizzontale, con lato anteriore del modulo verso l'alto |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
| Indicazione tensione di esercizio | 1 x LED giallo |
| Segnalazione stato | 2 x LED verdi |
| Segnalazione di errore | 1 x LED rosso |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN 50156 |
| Safety Integrity Level (SIL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178, EN 60079-15 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Separazione sicura, isolamento rinforzato 6 kV dal circuito di controllo, circuito di avvio, uscita di segnalazione ai circuiti di sicurezza; 4 kV / isolamento base tra i circuiti di sicurezza e tra tutti i circuiti e la custodia |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
| UL, USA / Canada | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Test simulazioni ambiente | ISA-S71.04 (G3) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.2 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 12.5 mm |
| altezza (EF000040) | 112.2 mm |
| profondità (EF000049) | 114.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700588-PSR-PC40-2NO-1DO-24DC-SC | 123 Kbytes |
|
