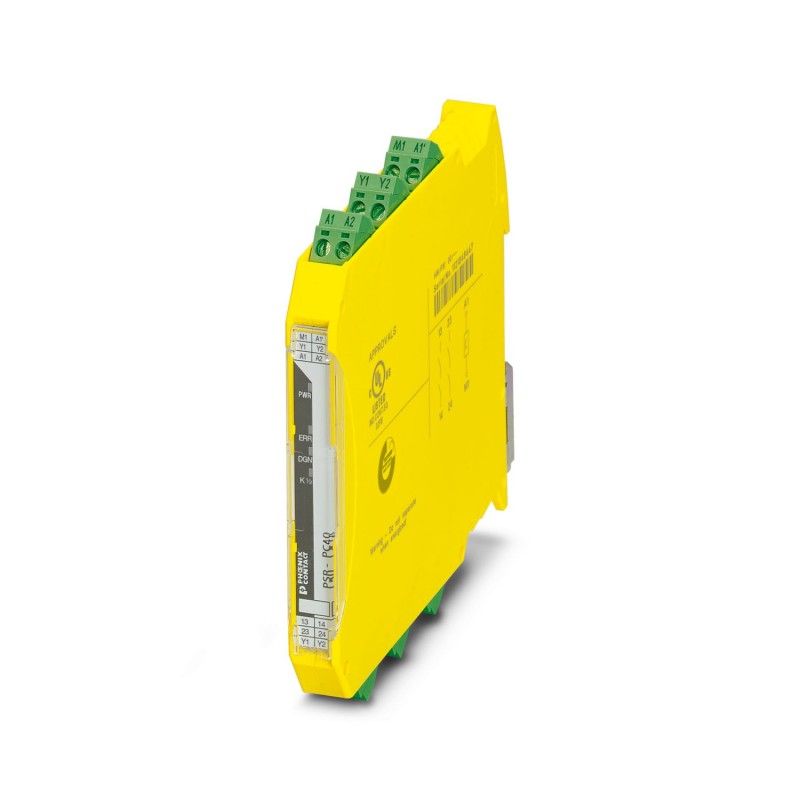

PSR-PC40-2NO-1DO-24DC-SC 2700588 PHOENIX CONTACT Relais de couplage
PSR-PC40-2NO-1DO-24DC-SC
2700588
PHOENIX_CONTACT
Relais de couplage
Relais de couplage pour les applications à forte et basse demande SIL 3, couple les signaux de sortie numériques à la périphérie, 2 circuits de déclenchement, 1 sortie d’avertissement numérique, applications Safe-State-Off, filtre d’impulsions de test, bornier à vis enfichable
Relais de couplage pour applications de demandes élevée et faible SIL 3, couple de signaux de sortie TOR à la périphérie, 2 circuits à fermeture, 1 sortie de signalisation TOR, module pour les applications Safe State Off, filtre à impulsion de test, fusible, borne à vis enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
Propriétés du produit
| Type de produit | Relais de couplage |
| Gamme de produits | PSRmini |
| Application | Désactivation sécurisée |
| Demande élevée | |
| Demande faible | |
| Ex | |
| Type de relais | Relais électromécanique avec contacts forcés selon CEI/EN 61810-3 |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Durées | |
| Temps d'enclenchement typique pour Us | < 200 ms (en cas de commande via A1 , démarrage automatique) |
| Temps de retombée typique | < 35 ms (commande via A1) |
| Temps de réarmement | 500 ms |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 5,5 W (IL² = 60 A²) |
| Durée d'enclenchement | 100 % ED |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée / isolation | Isolation sûre, isolation renforcée 6 kV par rapport au circuit de commande, circuit de démarrage, sortie de signalisation vers les circuits à fermeture ; 4 kV / isolation de base entre les circuits à fermeture et entre l'ensemble des circuits à fermeture et le boîtier |
| Alimentation | |
| Dénomination | A1/A2 |
| Tension d'alimentation assignée du circuit de commande Us | 20,4 V DC ... 26,4 V DC |
| Tension d'alimentation assignée du circuit de commande Us | 24 V DC -15 % / +10 % (A1/A2) |
| Courant d'alimentation de commande assigné IS | typ. 75 mA (selon la charge M1 +100 mA) |
| Consommation de puissance US | typ. 1,8 W |
| Courant transitoire | typ. 400 mA (Δt s) |
| Temps de filtrage | max. 2 ms (à A1-A2 ; largeur d'impulsion test) |
| ≥ 100 ms (à A1-A2 ; fréquence d'impulsion test) | |
| Circuit de protection | Protection de série contre l'inversion de polarité; Diode zéner bidirectionnelle 33 V |
Données d'entrée
| Numérique: Circuit de démarrage (Y1, Y2) | |
| Nombre d'entrées | 2 (entrées de démarrage non sécurisées : Y1/Y2) |
| Courant transitoire | < 10 mA |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Tension sur les circuits d'entrée, de démarrage et de retour | 24 V DC -15 %; +10 % |
| Courant absorbé | < 5 mA |
Données de sortie
| Relais: Circuits à fermeture (13/14, 23/24) | |
| Description de la sortie | 2 contacts NO en série, sans temporisation, indépendants du potentiel |
| Nombre de sorties | 2 (contacts NO de sécurité : 13/14, 23/24) |
| Type de contact | 2 circuits de fermeture |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC/DC (Surveiller la courbe de charges) | |
| Puissance de commutation | min. 60 mW |
| Courant transitoire | min. 3 mA |
| max. 6 A | |
| Pouvoir de coupure selon CEI 60947-5-1 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Intensité permanente limite | 6 A (Demande élevée) |
| 4 A (Demande faible) | |
| Quadr. Courant cumulé | 60 A2(tenir compte du derating) |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 6 A gL/gG |
| 4 A gL/gG (pour applications à faible demande) | |
| Signaler: M1 | |
| Description de la sortie | PNP |
| Nombre de sorties | 1 (non sécurisé) |
| Tension | env. 22 V DC (Us- 2 V) |
| Courant | max. 100 mA |
| Courant d'appel maximum | 500 mA (Δt = 1 ms avec Us) |
| Protection contre les courts-circuits | non |
| Fusible de sortie | 150 mA rapide |
Caractéristiques de raccordement
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Signalisation
| Affichage d'état | 2 x LED (verte) |
| Témoin de présence de la tension de service | 1 x LED jaune |
| Affichage des défauts | 1 x LED (rouge) |
Dimensions
| Largeur | 12,5 mm |
| Hauteur | 112,2 mm |
| Profondeur | 114,5 mm |
Indications sur les matériaux
| Couleur (Boîtiers) | jaune (RAL 1018) |
| Matériau du boîtier | Polyamide |
Valeurs caractéristiques
| Données relatives à la technique de sécurité | |
| Catégorie d'arrêt | 0 |
| Données relatives à la technique de sécurité: EN 50156 | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Données relatives à la technique de sécurité: CEI 61508 - Demande élevée | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 3 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, 2g |
Homologations
| ATEX | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | UL 22 ATEX 2912X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IECEx UL 22.0037X |
| UL, USA / Canada | |
| Repérage | cULus |
| Certificat | E140324 |
| UL Ex, USA / Canada | |
| Repérage | Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| Certificat | E360692 |
| CE | |
| Repérage | Conformité CE |
| Test de simulation environnementale | |
| Repérage | G3 |
| Certificat | ISA-S71.04 |
| CCC / China-Ex | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | 2022122304115695 |
| DNV | |
| Repérage | C, EMC2 |
| Certificat | 11253-14 HH |
Normes et spécifications
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Normes/Prescriptions | EN 60664-1, EN 60079-7, EN 60079-15 |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Voir courbe de derating |
| Emplacement pour le montage | vertical, horizontal, face avant vers le haut |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.2 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 12.5 mm |
| Hauteur (EF000040) | 112.2 mm |
| Profondeur (EF000049) | 114.5 mm |
