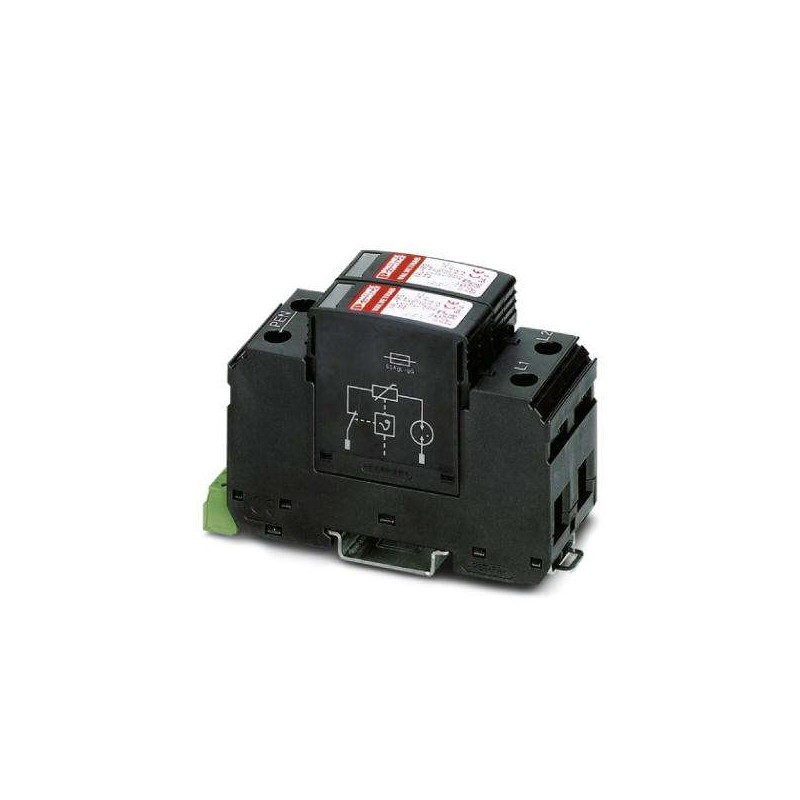

VAL-MS 350VF/2+0-FM 2907903 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-MS 350VF/2+0-FM
2907903
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2907903 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1323 - |
| GTIN | 4055626257310 |
| Peso per pezzo (confezione esclusa) | 222,222 g |
| Numero tariffa doganale | 85363030 |
Nota
| Limitazioni al commercio | I prodotti sono offerti esclusivamente per l'export al di fuori dell'area economica europea. |
|---|
Dimensioni
| Altezza | 97 mm |
|---|---|
| Larghezza | 35,6 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 2 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Sistema di alimentazione di corrente IEC | TN-C |
|---|---|
| Materiale custodia | PA 6.6 |
| PBT | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | IEC 60664-1 |
| DIN EN 61643-11 | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Direzione di azione | 2L-PEN |
Circuito di protezione
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Tensione nominale UN | 240/415 V AC (Wye) |
| Massima tensione permanente UC (L-PEN) | 350 V AC |
| Comportamento TOV con UT | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 10 µA |
| Assorbimento di potenza in standby PC | ≤ 4 mVA |
| Corrente dispersa Imax (8/20) µs max. | 20 kA |
| Corrente nominale dispersa In (8/20)µs | 10 kA |
| Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs (L-PE) | ≤ 1,5 kV |
| Resistenza d'isolamento Riso | > 1 GΩ (100 VDC) |
| Livello di protezione Up (L-N) | ≤ 1,5 kV |
| Tempo di risposta tA | ≤ 100 ns |
| Prefusibile massimo per cablaggio standard | 125 A AC (gG) |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A AC (gG) |
| Resistenza ai corto circuiti ISCCR | 25 kA |
Collegamento circuito di protezione
| Collegamento | Connessione a vite |
|---|---|
| Tecnica di connessione | Morsetto Biconnect |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Collegamento | Capocorda a forcella |
Contatto FM:
| Denominazione collegamento | Contatto FM |
|---|---|
| Funzione di inserzione | Contatti di scambio |
| Collegamento | Connessione a vite |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| 4 lbf-in. (UL) | |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| 30 ... 14 (UL) |
NEMA / dati UL
| Tensione permanente massima (MCOV L-L) | 700 V AC |
|---|---|
| Tensione permanente massima MCOV (L-N) | 350 V AC |
| Protezione tensione nominale (VPR L-L) | 1,8 kV |
| Corrente nominale dispersa In (L-L) | 10 kA |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
