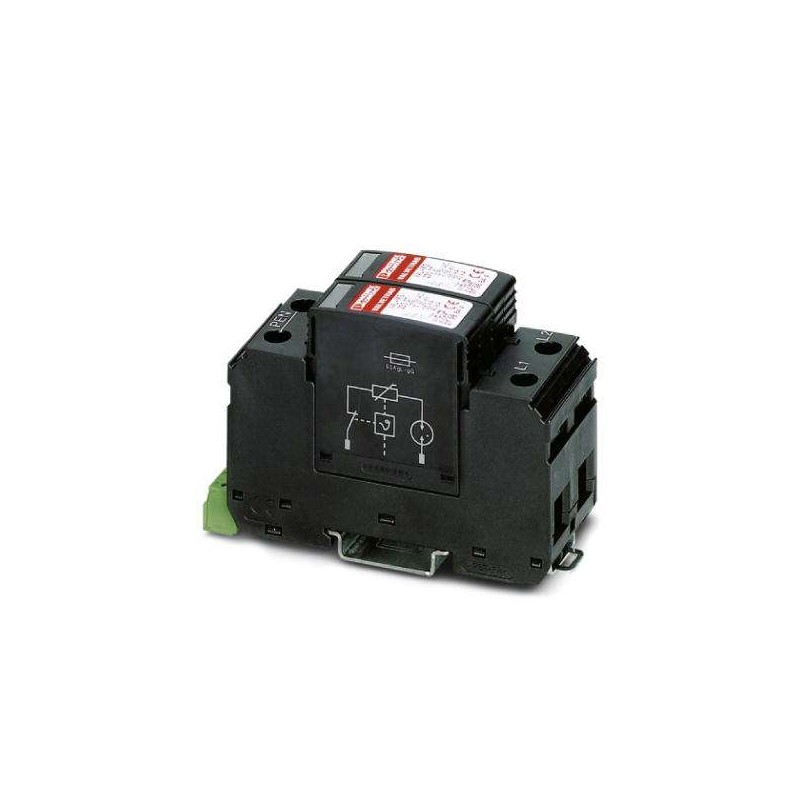

VAL-MS 350VF/2+0-FM 2907903 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-MS 350VF/2+0-FM
2907903
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907903 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626257310 |
| Gewicht pro Stück (exklusive Verpackung) | 222,222 g |
| Gewicht pro Stück (inklusive Verpackung) | 222,222 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | US (Vereinigte Staaten) |
Hinweis
| Handelsbeschränkung | Die Produkte werden ausschließlich für den Export außerhalb des Europäischen Wirtschaftsraumes angeboten. |
|---|
Umgebungsbedingungen
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| Stromversorgungssystem IEC | TN-C |
|---|---|
| Material Gehäuse | PA 6.6 |
| PBT | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | IEC 60664-1 |
| DIN EN 61643-11 | |
| Montageart | Tragschiene: 35 mm |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Wirkungsrichtung | 2L-PEN |
Schutzschaltung
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Nennspannung UN | 240/415 V AC (Wye) |
| Höchste Dauerspannung UC (L-PEN) | 350 V AC |
| TOV-Verhalten bei UT | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 10 µA |
| Standby-Leistungsaufnahme PC | ≤ 4 mVA |
| Ableitstoßstrom Imax (8/20) µs maximal | 20 kA |
| Nennableitstoßstrom In (8/20) µs | 10 kA |
| Ansprechstoßspannung bei 6 kV (1,2/50) µs (L-PE) | ≤ 1,5 kV |
| Isolationswiderstand Riso | > 1 GΩ (100 VDC) |
| Schutzpegel Up (L-N) | ≤ 1,5 kV |
| Ansprechzeit tA | ≤ 100 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A AC (gG) |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A AC (gG) |
| Kurzschlussfestigkeit ISCCR | 25 kA |
Anschluss Schutzschaltung
| Anschlussart | Schraubanschluss |
|---|---|
| Anschlusstechnik | Biconnect-Klemme |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel min. | 1,5 mm² |
| Leiterquerschnitt flexibel max. | 25 mm² |
| Leiterquerschnitt starr min | 1,5 mm² |
| Leiterquerschnitt starr max | 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Anschlussart | Gabelkabelschuh |
Fernmeldekontakt
| Benennung Anschluss | Defektfernmeldekontakt |
|---|---|
| Schaltfunktion | Wechsler |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| 4 lbf-in. (UL) | |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| 30 ... 14 (UL) |
NEMA / UL data
| Maximale Dauerspannung MCOV (L-L) | 700 V AC |
|---|---|
| Maximale Dauerspannung MCOV (L-N) | 350 V AC |
| Nennspannungsschutz (VPR L-L) | 1,8 kV |
| Nennableitstrom In (L-L) | 10 kA |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
