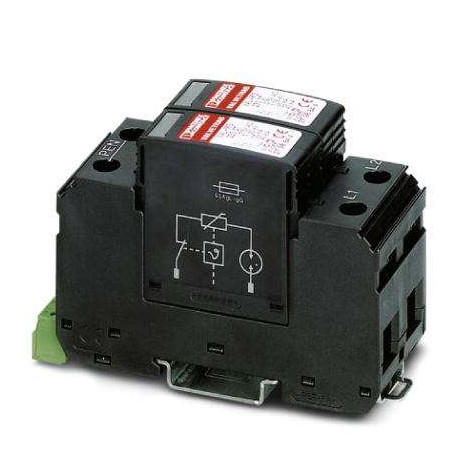

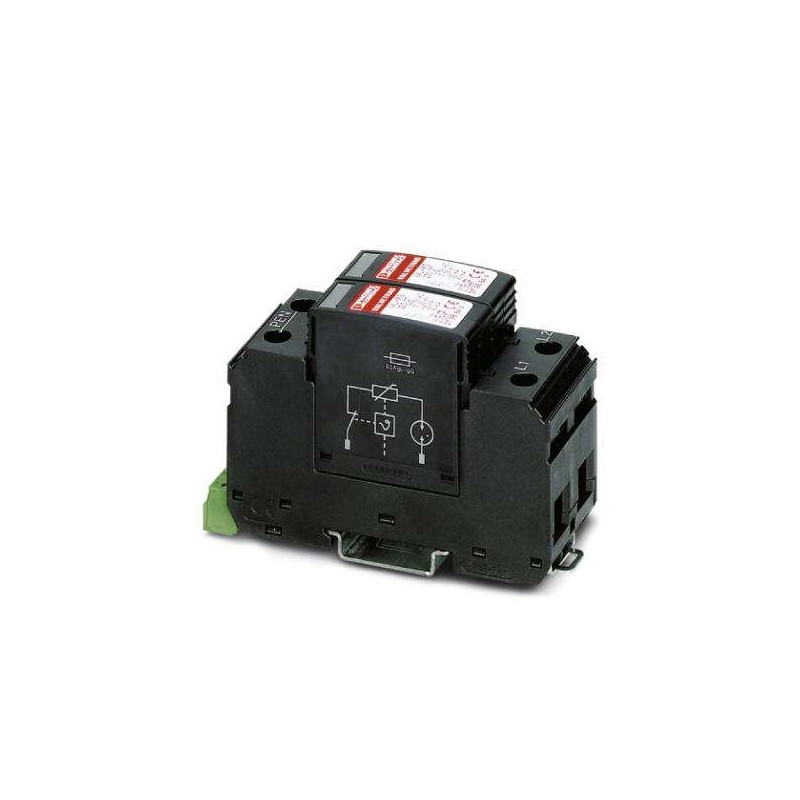

VAL-MS 350VF/2+0-FM 2907903 PHOENIX CONTACT Parasurtenseur de type 2
VAL-MS 350VF/2+0-FM
2907903
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907903 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626257310 |
| Poids par pièce (hors emballage) | 0,222 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction au commerce | Les produits sont exclusivement proposés à l'export en-dehors de l'espace économique européen. |
|---|
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Système d'alimentation CEI | TN-C |
|---|---|
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| DIN EN 61643-11 | |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Sens de l'action | 2L-PEN |
Circuit de protection
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Tension nominale UN | 240/415 V AC (Wye) |
| Tension permanente maximale UC (L-PEN) | 350 V AC |
| Réponse au TOV pour UT | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 10 µA |
| Consommation de puissance en veille PC | ≤ 4 mVA |
| Courant de décharge Imax (8/20) µs maximal | 20 kA |
| Courant nom. de décharge In (8/20)µs | 10 kA |
| Tension de choc d'amorçage à 6 kV (1,2/50)µs (L-PE) | ≤ 1,5 kV |
| Résistance d'isolement Riso | > 1 GΩ (100 VDC) |
| Niveau de protection en tension Up (L-N) | ≤ 1,5 kV |
| Temps de réponse tA | ≤ 100 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A AC (gG) |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gG) |
| Courant de court-circuit assigné ISCCR | 25 kA |
Connexion du circuit de protection
| Type de raccordement | Raccordement vissé |
|---|---|
| Technique de raccordement | Double bornier de raccordement |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Type de raccordement | Cosse à fourche |
Contact de signalisation à distance
| Dénomination connexion | Contact de signalisation à distance de défaut |
|---|---|
| Fonction de commutation | Inverseur |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| 4 lbf-in. (UL) | |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| 30 ... 14 (UL) |
NEMA / données UL
| Tension permanente maximale (MCOV L-L) | 700 V AC |
|---|---|
| Tension maximale permanente (MCOV L-N) | 350 V AC |
| Protection de tension nominale (VPR L-L) | 1,8 kV |
| Courant de décharge nominal In (L-L) | 10 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
