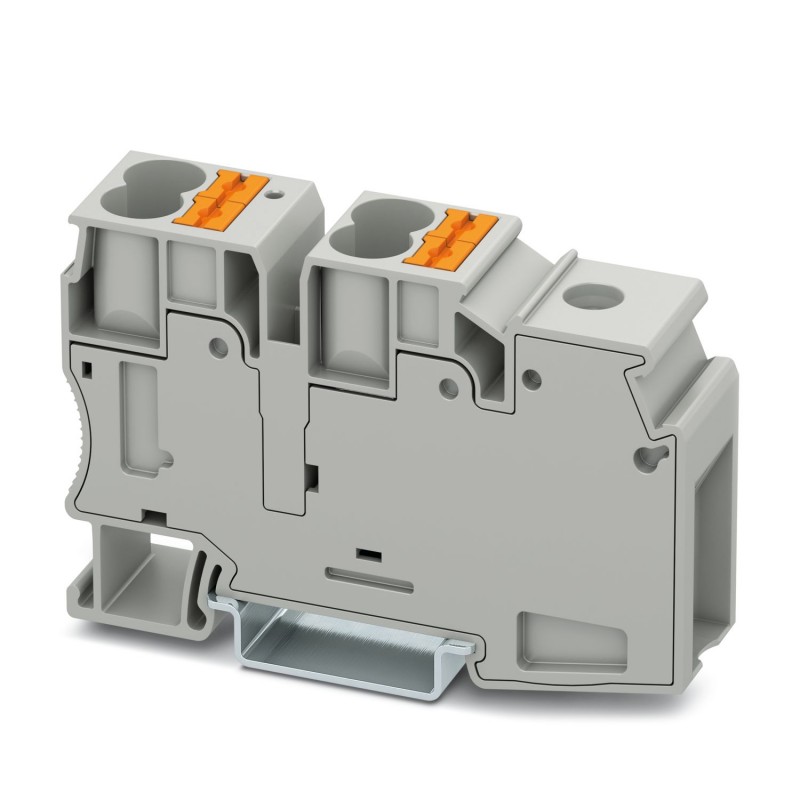

PTU 35/4X10
3002371
PHOENIX_CONTACT
25
Potenziale collettivo terminale
Morsetto a potenziale collettivo, tensione nominale: 1000 V, corrente nominale: 101 A, numero di collegamenti: 5, tipo di collegamento: Collegamento a vite, Dimensioni dimensionali: 35 mm², Sezione dimensionale: 1,5 mm² - 50 mm², Collegamento push-in, Dimensioni dimensionale: 10 mm², Sezione dimensionale: 0,5 mm² - 10 mm², Classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Potenziale terminale collettivo, nell'applicazione finale, devono essere considerate le normative di sicurezza applicabili per la protezione contro sovraccarichi e cortocircuiti nei conduttori collegati. Tensione nominale: 1000 V, Corrente nominale: 57 A, Contatto di carico, Metodo di connessione: Collegamento a spinta, Sezione trasversale nominale: 10 mm2, Sezione trasversale: 0,5 mm2 - 16 mm2, Contatto di linea, Metodo di connessione: Connessione a vite, Sezione trasversale nominale: 35 mm2, Sezione trasversale: 1,5 mm2 - 50 mm2, Montaggio: NS 35/7,5, NS 35/15, Colore: Grigio
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Orderkey | Tre millioni due mila tre cento settanta uno |
|---|---|
| Unità d'imballaggio | 25 pc |
| Quantità di ordine minimo | 25 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626430881 |
| Peso per Pezzo (escluso imballaggio) | 9.990 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | IN (India) |
| Nota | Alla fine dell'applicazione, le norme di sicurezza per sovraccarico e corto circuito di protezione collegati i conduttori devono essere considerati. |
|---|---|
| Numero di livelli | Uno |
| Numero di connessioni | Cinque |
| Sezione trasversale nominale | 16 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 8 kV |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 4.06 W (il valore è moltiplicato durante la connessione a più livelli) |
| Metodo di connessione | Collegamento a vite |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Massima corrente di carico | 101 A (La massima corrente di carico non deve essere superato entro il corrente totale di tutti i conduttori collegati.) |
| Corrente nominale IN | 101 A |
| Tensione nominale UN | 1000 V |
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Massima corrente di carico | 57 Un |
| Corrente nominale IN | 57 Un |
| Tensione nominale UN | 1000 V |
| Aprire il pannello laterale | No |
| Dorso della mano protezione | garantito |
| Protezione dita | garantito |
| Risultato di un picco di tensione di prova | Test superato |
| Tensione impulsiva di prova setpoint | 9.8 kV |
| Risultato del potere di tenuta a frequenza industriale tensione di prova | Test superato |
| Frequenza di alimentazione tensione nominale di valore nominale | 2.2 kV |
| Risultato del test per la stabilità meccanica dei punti terminali (5 x collegamento del conduttore) | Test superato |
| Risultato della prova di flessione | Test superato |
| Prova di flessione della velocità di rotazione | 10 rpm |
| Prova di flessione si trasforma | Cento trenta cinque |
| Prova a flessione sezione conduttore/peso | 2,5 mm2 / 0,7 kg |
| 10 mm2 / 2 kg | |
| 35 mm2 / 6,8 kg | |
| Prova di trazione risultato | Test superato |
| Conduttori sezione prova di trazione | 2,5 mm2 |
| La forza di trazione setpoint | 50 N |
| Conduttori sezione prova di trazione | 10 mm2 |
| La forza di trazione setpoint | 90 N |
| Conduttori sezione prova di trazione | 35 mm2 |
| La forza di trazione setpoint | 190 N |
| Risultato di stretta misura sul sostegno | Test superato |
| Aderente sul vettore | NS 35 |
| Setpoint | 5 N |
| Risultato della caduta di tensione di prova | Test superato |
| Requisiti, caduta di tensione | ≤ 1.6 mV |
| Risultato della temperatura di prova rise | Test superato |
| Corto circuito di stabilità risultato | Test superato |
| Sezione conduttore prove di corto circuito | 10 mm2 |
| Corrente di breve durata | 1.2 kA |
| Sezione conduttore prove di corto circuito | 16 mm2 |
| Corrente di breve durata | 1.92 kA |
| Sezione conduttore prove di corto circuito | 35 mm2 |
| Corrente di breve durata | 4.2 kA |
| Risultato della prova di invecchiamento | Test superato |
| Prova di invecchiamento per senza viti morsettiera modulare cicli di temperatura | Cento novanta due |
| Risultato prova termica | Test superato |
| La prova delle caratteristiche termiche (ago fiamma) durata effettiva | 30 s |
| Oscillazione, rumore a banda larga risultato del test | Test superato |
| Specifiche di prova, oscillazione, rumore a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test di spettro | Servizio di test di durata, categoria 2, su carrello |
| Frequenza di prova | fUno= 5 Hz a fDue= 250 Hz |
| ASD livello | 6.12 (m/sDue)Due/Hz |
| Accelerazione | 3.12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | X-, Y - e Z-asse |
| Shock risultato del test | Test superato |
| Test specification, test di shock | DIN EN 50155 (VDE 0115-200):2008-03 |
| Shock forma | Sinusoidale |
| Accelerazione | 30g |
| Durata dell'urto | 18 ms |
| Numero di urti per direzione | Tre |
| Direzioni di prova | X-, Y - e Z-axis (pos. e neg.) |
| Relativo materiale di isolamento temperatura dell'indice (Elec., UL 746 B) | 130 °C |
| Temperatura indice di materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statico materiale isolante applicazione a freddo | -60 °C |
| Comportamento all'incendio di veicoli ferroviari (DIN 5510-2) | Test superato |
| Fiamma metodo di prova DIN EN 60695-11-10) | V0 |
| Indice di ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Due |
| NF F16-101, NF F10-102 Classe F | Due |
| Superficie di infiammabilità NFPA 130 (ASTM E 162) | passato |
| Specifica la densità ottica dei fumi NFPA 130 (ASTM E 662) | passato |
| Fumo, gas di tossicità NFPA 130 (SMP 800C) | passato |
| Calorimetrico di rilascio di calore NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Metodo di connessione | Collegamento a vite |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| La filettatura della vite | M6 |
| Coppia di serraggio, min. | 3.2 Nm |
| Coppia di serraggio max | 3.7 Nm |
| Lunghezza di spelatura | 18 mm |
| Sezione conduttore solido min. | 10 mm2 |
| Sezione conduttore solid max. | 35 mm2 |
| Sezione conduttore AWG min. | Otto |
| Sezione conduttore AWG max. | Due |
| Sezione conduttore flessibile min. | 10 mm2 |
| Sezione conduttore flessibile max. | 35 mm2 |
| Min. AWG sezione conduttore flessibile | Otto |
| Max. AWG sezione conduttore flessibile | Due |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 10 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 35 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 10 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 35 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 16 mm2 |
| Due conduttori con la stessa sezione trasversale, AWG solido min. | Sedici |
| Due conduttori con la stessa sezione trasversale, AWG solid max. | Sei |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 10 mm2 |
| Due conduttori con la stessa sezione trasversale, AWG, min. | Sedici |
| Due conduttori con la stessa sezione trasversale, AWG max. | Otto |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 10 mm2 |
| Sezione conduttore solido min. | 1 mm2 |
| Sezione conduttore solid max. | 16 mm2 |
| Sezione conduttore AWG min. | Sedici |
| Sezione conduttore AWG max. | Sei |
| Sezione conduttore flessibile min. | 4 mm2 |
| Sezione conduttore flessibile max. | 10 mm2 |
| Cilindrica interna gage | B9 |
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Sezione conduttore solido min. | 2,5 mm2 |
| Sezione conduttore solid max. | 16 mm2 |
| Sezione conduttore AWG min. | Venti |
| Sezione conduttore AWG max. | Sei |
| Sezione conduttore flessibile min. | 2,5 mm2 |
| Sezione conduttore flessibile max. | 10 mm2 |
| Min. AWG sezione conduttore flessibile | Venti |
| Max. AWG sezione conduttore flessibile | Otto |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 2,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 10 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 2,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 10 mm2 |
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classe di infiammabilità secondo UL 94 | V0 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 57 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di piani (EF002659) | 1 |
| numero di punti di fissaggio per ogni piano (EF002660) | 5 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 19.4 mm |
| altezza (EF000040) | 79.9 mm |
| profondità (EF000049) | 50.3 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
