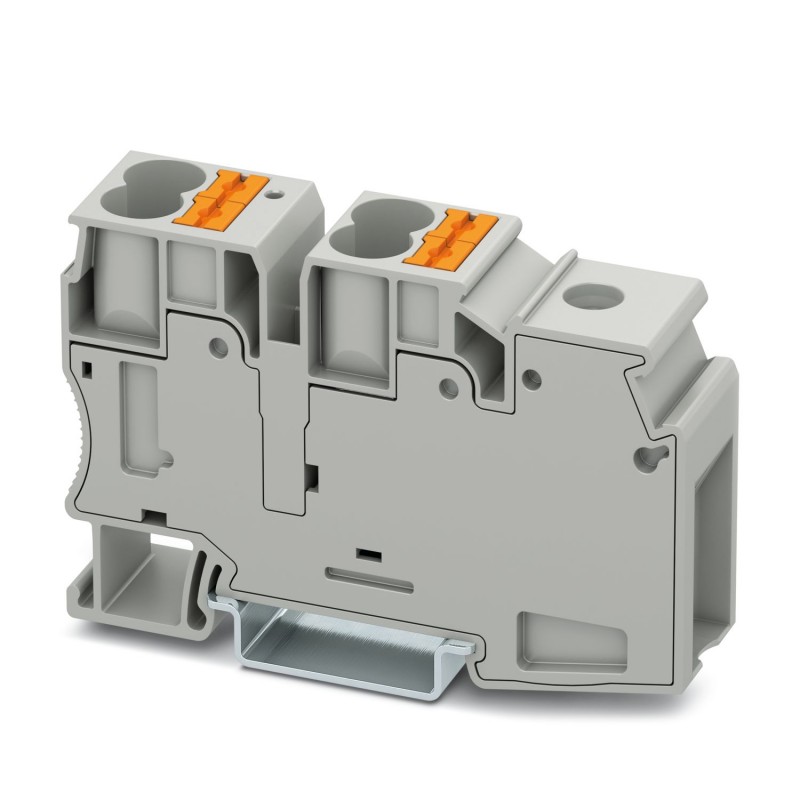

PTU 35/4X10 3002371 PHOENIX CONTACT Potentiel collectif terminal
PTU 35/4X10
3002371
PHOENIX_CONTACT
25
Potentiel collectif terminal
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million deux mille trois cent soixante et onze |
|---|---|
| Unité d'emballage | 25 pc |
| Quantité d'ordre Minimum | 25 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626430881 |
| Poids par Pièce (hors emballage) | 9.990 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DANS (Inde) |
Général
| Note | À la fin de l'application, les consignes de sécurité en vigueur pour les surcharges et les courts-circuit de protection sur les conducteurs doivent être considérés. |
|---|---|
| Nombre de niveaux | Un |
| Nombre de connexions | Cinq |
| Nominale de la section transversale | 16 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 4.06 W (la valeur est multipliée lors de la connexion à plusieurs niveaux) |
| Méthode de connexion | Connexion à vis |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Maximum de courant de charge | 101 Un (Le maximum de courant de charge ne doit pas être dépassée par le courant total de tous les conducteurs connectés.) |
| Courant Nominal j'N | 101 Un |
| Tension nominale UN | 1000 V |
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Maximum de courant de charge | Cinquante sept |
| Courant Nominal j'N | Cinquante sept |
| Tension nominale UN | 1000 V |
| Ouvrez le panneau latéral | Pas de |
| Dos de la main de protection | garanti |
| Protection des doigts | garanti |
| Résultat de surtension tension de test | Test réussi |
| Surge test de la tension de consigne | 9.8 kV |
| Résultat de la puissance à fréquence industrielle tension de test | Test réussi |
| Alimentation à fréquence industrielle tension de consigne | 2.2 kV |
| Résultat du test pour la stabilité mécanique de la borne points (5 x connexion du conducteur) | Test réussi |
| Résultat de l'essai de flexion | Test réussi |
| Essai de flexion vitesse de rotation | 10 tr / min |
| Essai de flexion tours | Cents trente cinq |
| Essai de flexion chef de section/poids | 2,5 mm2 / 0,7 kg |
| 10 mm2 / 2 kg | |
| 35 mm2 / 6.8 kg | |
| Essai de traction résultat | Test réussi |
| Chef de section transversale essai de traction | 2,5 mm2 |
| Force de traction de la consigne | 50 N |
| Chef de section transversale essai de traction | 10 mm2 |
| Force de traction de la consigne | 90 N |
| Chef de section transversale essai de traction | 35 mm2 |
| Force de traction de la consigne | 190 N |
| Résultat de l'ajustement serré sur l'appui | Test réussi |
| Ajustement serré sur le support de | NS 35 |
| Valeur de consigne | 5 N |
| Résultat de la chute de tension de test | Test réussi |
| Exigences, de chute de tension | ≤ 1.6 mV |
| Suite de l'échauffement de test | Test réussi |
| Court-circuit de la stabilité résultat | Test réussi |
| Chef de la section transversale de court-circuit de test | 10 mm2 |
| Courte-le temps actuel | 1.2 kA |
| Chef de la section transversale de court-circuit de test | 16 mm2 |
| Courte-le temps actuel | 1.92 kA |
| Chef de la section transversale de court-circuit de test | 35 mm2 |
| Courte-le temps actuel | 4.2 kA |
| Résultat de l'essai de vieillissement | Test réussi |
| Des essais de vieillissement pour les sans vis modulaire bornier de température cycles de | Cents quatre vingt douze |
| Résultat de l'essai thermique | Test réussi |
| La preuve de caractéristiques thermiques (à l'aiguille de la flamme) durée effective | 30 s |
| L'Oscillation, le bruit à large bande résultat du test | Test réussi |
| Les spécifications de Test, l'oscillation, le bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test du spectre | Le Service de test de durée de vie de la catégorie 2, de bogie-monté |
| Fréquence de Test | fUn= 5 Hz à fDeux= 250 Hz |
| TSA niveau | 6.12 (m/sDeux)Deux/Hz |
| L'accélération | 3.12 g |
| La durée de l'essai par axe | 5 h |
| Test directions | X-, Y - et Z-axe |
| Essai de choc suite | Test réussi |
| Les spécifications de Test, test de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Choc formulaire | Demi-sinus |
| L'accélération | 30g |
| La durée du choc | 18 ms |
| Nombre de chocs par direction | Trois |
| Test directions | X, Y et l'axe Z (pos. et neg.) |
| Par rapport les matériaux d'isolation indice de température (Elec., UL 746 B) | 130 °C |
| L'indice de température de l'isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statique matériau isolant application dans le froid | -60 °C |
| Comportement au feu pour les véhicules sur rail (DIN 5510-2) | Test réussi |
| La flamme de la méthode d'essai (DIN EN 60695-11-10) | V0 |
| L'indice d'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 de Classe I | Deux |
| NF F16-101, NF F10-102-Catégorie F | Deux |
| Surface d'inflammabilité NFPA 130 (ASTM E 162) | passé |
| Spécifique de la densité optique de la fumée NFPA 130 (ASTM E 662) | passé |
| De gaz de fumée de la toxicité de la norme NFPA 130 (SMP 800C) | passé |
| Calorimétriques de diffusion de la chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Filet de vis | M6 |
| Couple de serrage min | 3.2 Nm |
| Couple de serrage max | 3.7 Nm |
| Dénudage des conducteurs | 18 mm |
| Chef de section transversale solide min. | 10 mm2 |
| Chef de section transversale solide max. | 35 mm2 |
| Chef de section AWG min. | Huit |
| Chef de section AWG max. | Deux |
| Chef de section transversale souple min. | 10 mm2 |
| Chef de section flexible max. | 35 mm2 |
| Min. AWG chef de section, flexible | Huit |
| Max. AWG chef de section, flexible | Deux |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 10 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 35 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 10 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 35 mm2 |
| 2 conducteurs de même section transversale, solide min. | 1,5 mm2 |
| 2 conducteurs de même section transversale, solide max. | 16 mm2 |
| Deux conducteurs avec la même section transversale, AWG min. | Seize |
| Deux conducteurs avec la même section transversale, AWG max. | Six |
| 2 conducteurs de même section transversale, brin min. | 1,5 mm2 |
| 2 conducteurs de même section transversale, brin max. | 10 mm2 |
| Deux conducteurs avec la même section transversale, AWG, min. | Seize |
| Deux conducteurs avec la même section transversale, AWG, max. | Huit |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 1,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 10 mm2 |
| Chef de section transversale solide min. | 1 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section AWG min. | Seize |
| Chef de section AWG max. | Six |
| Chef de section transversale souple min. | 4 mm2 |
| Chef de section flexible max. | 10 mm2 |
| Interne cylindrique gage | B9 |
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 2,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section AWG min. | Vingt |
| Chef de section AWG max. | Six |
| Chef de section transversale souple min. | 2,5 mm2 |
| Chef de section flexible max. | 10 mm2 |
| Min. AWG chef de section, flexible | Vingt |
| Max. AWG chef de section, flexible | Huit |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 10 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 2,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 10 mm2 |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 4.1Vingt sept million cents quarante et une mille cents vingt septeCl@ss 5.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 5.1Vingt sept million cents quarante et une mille cents onzeeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent douzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent onzeUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent onzeUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent onze
