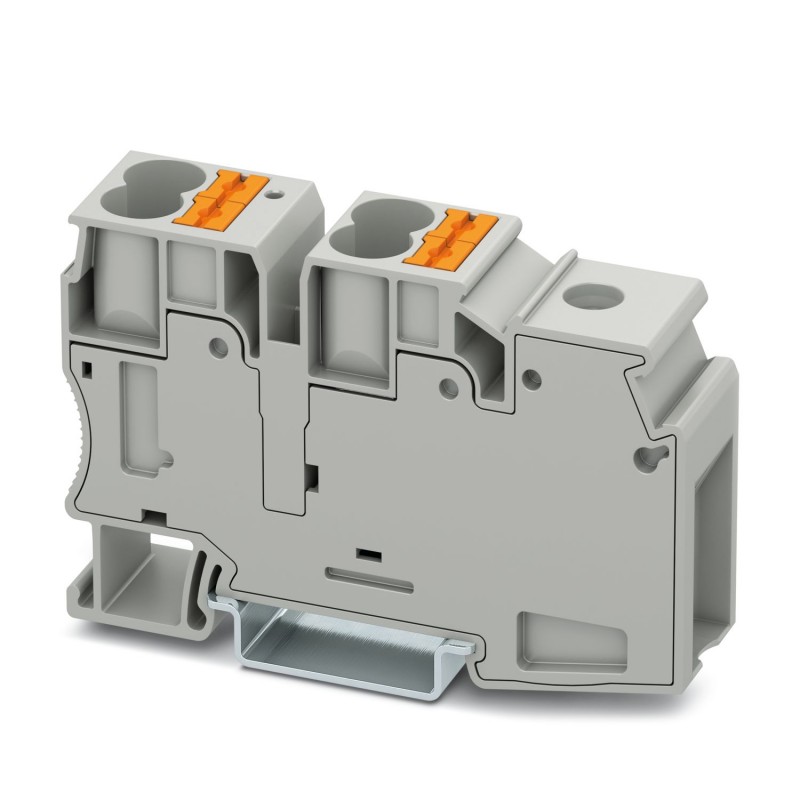

PTU 35/4X10 3002371 PHOENIX CONTACT Mögliche kollektive terminal
PTU 35/4X10
3002371
PHOENIX_CONTACT
25
Mögliche kollektive terminal
Sammelpotentialklemme, Nennspannung: 1000 V, Nennstrom: 101 A, Anzahl Anschlüsse: 5, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 35 mm², Querschnitt: 1,5 mm² - 50 mm², Push-in-Anschluss, Dimensionierungsquerschnitt: 10 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Potentieller Kollektivanschluss, Im Endanwendungsfall müssen die geltenden Sicherheitsvorschriften für Überlast- und Kurzschlussschutz an den angeschlossenen Leitern berücksichtigt werden, Nennspannung: 1000 V, Nennstrom: 57 A, Lastkontakt, Verbindungsart: Steckverbindung, Nennquerschnitt: 10 mm², Querschnitt: 0,5 mm² – 16 mm², Leitungskontakt, Verbindungsmethode: Schraubverbindung, Nennquerschnitt: 35 mm², Querschnitt: 1,5 mm² - 50 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Drei Millionen zwei tausend drei hundert eins und siebzig |
|---|---|
| Verpackungseinheit | 25 pc |
| Mindestbestellmenge | 25 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626430881 |
| Gewicht pro Stück (exklusive Verpackung) | 9.990 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | IN (Indien) |
Allgemeine
| Hinweis | In der end-Anwendung, die den geltenden Sicherheitsvorschriften für den überlast-und Kurzschluss-Schutz auf das angeschlossene Leitungen müssen berücksichtigt werden. |
|---|---|
| Anzahl der Ebenen | Eins |
| Anzahl der verbindungen | Fünf |
| Nennquerschnitt | 16 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 4.06 W (Wert multipliziert werden, wenn die Verbindung mehrere Ebenen) |
| Verbindungs-Methode | Verschraubung |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Maximaler Laststrom | 101 A (Der maximale Laststrom nicht überschritten werden darf durch den Summenstrom aller angeschlossenen Leiter.) |
| Nennstrom IN | 101 A |
| Nennspannung UN | 1000 V |
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Maximaler Laststrom | 57 A |
| Nennstrom IN | 57 A |
| Nennspannung UN | 1000 V |
| Öffnen Sie Seite-panel | Keine |
| Zurück von der hand-Schutz | garantiert |
| Finger-Schutz | garantiert |
| Ergebnis stoßspannungsprüfung | Test bestanden |
| Stoßspannungsprüfung Sollwert | 9.8 kV |
| Ergebnis der Energiefrequenz widerstandsspannungstests | Test bestanden |
| Power Frequenz widerstehen Spannung Sollwert | 2.2 kV |
| Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung) | Test bestanden |
| Infolge der Biege-test | Test bestanden |
| Biege-test rotation speed | 10 U / min |
| Biege-test stellt | Eins hundert fünf und dreißig |
| Biege-test Leiterquerschnitt/Gewicht | 2,5 mm2 / 0,7 kg |
| 10 mm2 / 2 kg | |
| 35 mm2 / 6,8 kg | |
| Zugversuch Ergebnis | Test bestanden |
| Leiterquerschnitt Zugversuch | 2,5 mm2 |
| Zugkraft Sollwert | 50 N |
| Leiterquerschnitt Zugversuch | 10 mm2 |
| Zugkraft Sollwert | 90 N |
| Leiterquerschnitt Zugversuch | 35 mm2 |
| Zugkraft Sollwert | 190 N |
| Ergebnis der engen Passform auf Unterstützung | Test bestanden |
| Enge Passform am Träger | NS 35 |
| Sollwert | 5 N |
| Ergebnis der Spannung-drop-test | Test bestanden |
| Anforderungen, Spannungsabfall | ≤ 1.6 mV |
| Ergebnis von Temperatur-rise-test | Test bestanden |
| Kurzschluss-Stabilitäts-Ergebnis | Test bestanden |
| Leiterquerschnitt short-circuit-Tests | 10 mm2 |
| Kurz-Zeit-Strom - | 1.2 kA |
| Leiterquerschnitt short-circuit-Tests | 16 mm2 |
| Kurz-Zeit-Strom - | 1.92 kA |
| Leiterquerschnitt short-circuit-Tests | 35 mm2 |
| Kurz-Zeit-Strom - | 4.2 kA |
| Ergebnis des Alterns test | Test bestanden |
| Alterung test für modulare, schraubenlose terminal block-Temperatur-Zyklen | Eins hundert zwei und neunzig |
| Infolge der thermischen test | Test bestanden |
| Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer | 30 s |
| Schwingung, Breitband-Geräusch-test-Ergebnis | Test bestanden |
| Test-Spezifikation, - Schwingung -, Breitband-Rauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test Spektrum | Service life test Kategorie 2, Drehgestell montiert |
| Test-Frequenz | fEins= 5 Hz bis fZwei= 250 Hz |
| ASD-Ebene | 6.12 (m/sZwei)Zwei/Hz |
| Beschleunigung | 3.12 g |
| Test-Dauer pro Achse | 5 h |
| Test-Richtungen | X-, Y - und Z-Achse |
| Schock-test Ergebnis | Test bestanden |
| Test-Spezifikation, Schock-test | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schock-form | Half-sine |
| Beschleunigung | 30g |
| Schock Dauer | 18 ms |
| Anzahl der Schocks pro Richtung | Drei |
| Test-Richtungen | X-, Y - und Z-Achse (pos. und neg.) |
| Relative Isolierung material Temperatur-index (Elektr., UL 746 B) | 130 °C |
| Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statische Dämmstoff-Anwendung in kalten | -60 °C |
| Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2) | Test bestanden |
| Flamme-test-Methode (DIN EN 60695-11-10) | V0 |
| Sauerstoff-index (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF-F10-102 Klasse I | Zwei |
| NF F16-101, NF-F10-102 Klasse F | Zwei |
| Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162) | übergeben |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662) | übergeben |
| Die rauchgastoxizität NFPA 130 (SMP 800C) | übergeben |
| Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Gewinde | M6 |
| Anzugsdrehmoment, min. | 3,2 Nm |
| Anzugsmoment max | 3.7 Nm |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt Feste min. | 10 mm2 |
| Leiterquerschnitt solid max. | 35 mm2 |
| Leiterquerschnitt AWG min. | Acht |
| Leiterquerschnitt AWG max. | Zwei |
| Leiterquerschnitt flexibel min. | 10 mm2 |
| Leiterquerschnitt flexibel max. | 35 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Acht |
| Max. AWG Leiterquerschnitt, flexibel | Zwei |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 10 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 35 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 10 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 35 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 16 mm2 |
| Zwei Leiter mit gleichem Querschnitt, AWG solid min. | Sechzehn |
| Zwei Leiter mit gleichem Querschnitt, AWG solid max. | Sechs |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 10 mm2 |
| Zwei Leiter mit gleichem Querschnitt, AWG mehrdrähtig, min. | Sechzehn |
| Zwei Leiter mit gleichem Querschnitt, AWG verseilt, max. | Acht |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 10 mm2 |
| Leiterquerschnitt Feste min. | 1 mm2 |
| Leiterquerschnitt solid max. | 16 mm2 |
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Sechs |
| Leiterquerschnitt flexibel min. | 4 mm2 |
| Leiterquerschnitt flexibel max. | 10 mm2 |
| Interne zylindrische gage | B9 |
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Leiterquerschnitt Feste min. | 2,5 mm2 |
| Leiterquerschnitt solid max. | 16 mm2 |
| Leiterquerschnitt AWG min. | Zwanzig |
| Leiterquerschnitt AWG max. | Sechs |
| Leiterquerschnitt flexibel min. | 2,5 mm2 |
| Leiterquerschnitt flexibel max. | 10 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Acht |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 10 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 10 mm2 |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Entflammbarkeit nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert elfeCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert zwölfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert elfUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert elfUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert elf
| Merkmal | Wert |
|---|---|
| Bemessungsstrom In (EF008250) | 57 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Etagen (EF002659) | 1 |
| Anzahl der Klemmstellen je Etage (EF002660) | 5 |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 19.4 mm |
| Höhe (EF000040) | 79.9 mm |
| Tiefe (EF000049) | 50.3 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | grau |
