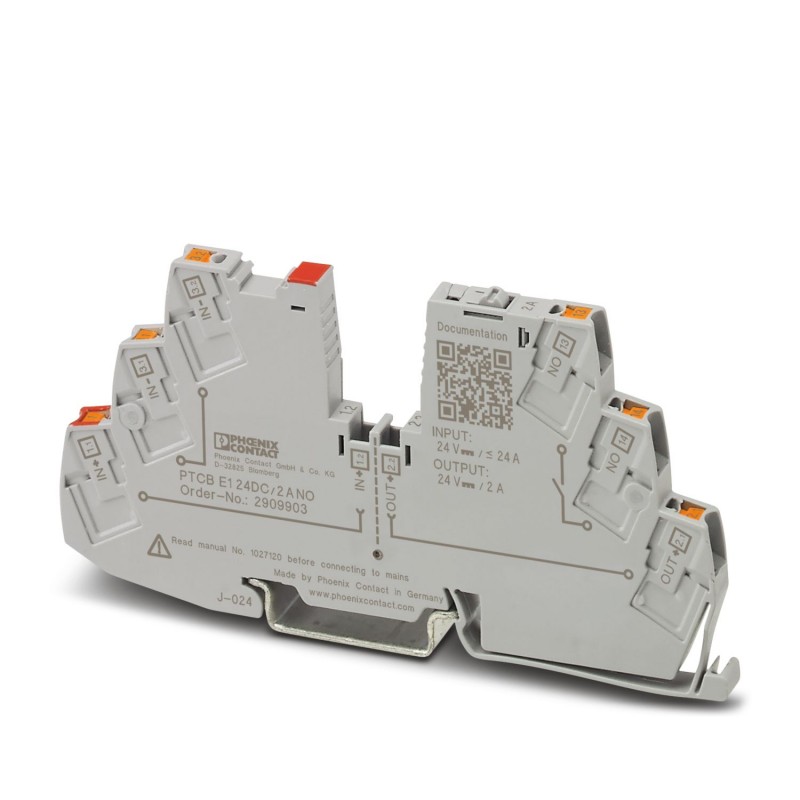

PTCB E1 24DC/2A NO 2909903 PHOENIX CONTACT Interruttore di protezione elettronico
PTCB E1 24DC/2A NO
2909903
PHOENIX_CONTACT
Interruttore di protezione elettronico
Protezione contro le sovratensioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2909903 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLA135 - |
| GTIN | 4055626408712 |
| Peso per pezzo (confezione esclusa) | 27,580 g |
| Numero tariffa doganale | 85363010 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Urti (esercizio) | 30g (IEC 60068-2-27, Test Ea) |
| Vibrazione (esercizio) | 10 Hz ... 59,6 Hz (Ampiezza ± 0,35 mm; secondo IEC 60068-2-6; Test Fc) |
| 59,6 Hz … 150 Hz (Accelerazione 5g; secondo IEC 60068-2-6, Test Fc) | |
| Grado di protezione | IP20 |
Generalità
| Classe di combustibilità a norma UL 94 | V-0 |
|---|---|
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio traffico A RAL 7042 |
| N. poli | 1 |
| Classe di protezione | III |
| Tipo | Modulo guida monolitico |
Dati elettrici
| Tipo fusibile | elettronico |
|---|---|
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tensione di esercizio | 18 V DC ... 30 V DC |
| Tensione di dimensionamento | 24 V DC |
| Corr. di dimensionam. IN | 24 A DC (Corrente complessiva ingresso) |
| 2 A DC (Corrente nominale uscita) | |
| Tolleranza di misurazione I | ± 15 % |
| Resistenza alimentazione di ritorno | max. 35 V DC |
| Elemento Fail-Safe | 4 A DC |
| Efficienza | > 99 % |
| Corrente di riposo I0 | tip. 12 mA |
| Potenza dissipata | tip. 0,3 W (A vuoto) |
| < 0,8 W (Funzionamento nominale) | |
| Tempo di inizializzazione moduli | 1 s |
| Tempo di attesa dopo la disattivazione di un canale | 5 s (in sovraccarico / cortocircuito) |
| Derating della temperatura | 21 A (Corrente complessiva a 60 °C) |
| 24 A (Corrente complessiva a 50 °C) | |
| 2 A (Corrente canale a 60 °C) | |
| 2 A (Corrente canale a 50 °C) | |
| Tipo di sgancio | E (elettronico) |
| Prefusibile necessario | non necessario, elemento Fail-Safe integrato |
| Resistenza alla tensione | max. 35 V DC (Circuito di carico) |
| Tensione dissipata | 0,06 V (con 2 A) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25 °C con carico al 21 %) |
| 14084507 h (a 40 °C con carico al 34,25 %) | |
| 2053388 h (a 60 °C con carico al 100 %) | |
| Tempo di disinserzione circuito di carico | ≤ 10 ms (in caso di corto circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Disattivazione per sottotensioni circuito di carico | ≤ 17,8 V DC (attivo) |
| ≥ 18,8 V DC (inattivo) | |
| Disattivazione per sovratensioni circuito di carico | ≥ 30,5 V DC (attivo) |
| ≤ 29,5 V DC (inattivo) | |
| Max. carico capacitivo circuito di carico | 20000 µF (In funzione della corrente di corto circuito disponibile) |
Contatto FM
| Denominazione collegamento | Circuito di trasmissione a distanza |
|---|---|
| Funzione di inserzione | Contatto in chiusura |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Tensione di esercizio DC | 0 V DC ... 30 V DC |
| Corrente di esercizio DC | 100 mA DC |
Segnalazione
| Canale LED disattivato | spento (Canale disattivato) |
|---|---|
| Canale LED verde | si accende (Canale attivato) |
| Canale LED giallo | si accende (Canale attivato, carico sul canale > 80 %) |
| lampeggia (Modalità programmazione attiva) | |
| Canale LED rosso | si accende (Canale disattivato, sovratensione o sottotensione attive) |
| luce temporanea (Canale disattivato, fase di raffreddamento di 5 s, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia (Canale disattivato, pronto per il reinserimento, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggio veloce (Canale disattivato, tensione esterna in uscita, possibile errore di installazione) |
Dati di connessione
| Denominazione collegamento | Circuito principale IN+ |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Denominazione collegamento | Circuito principale IN- |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Denominazione collegamento | Circuito principale OUT |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
Normative e prescrizioni
| Norme/disposizioni | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
