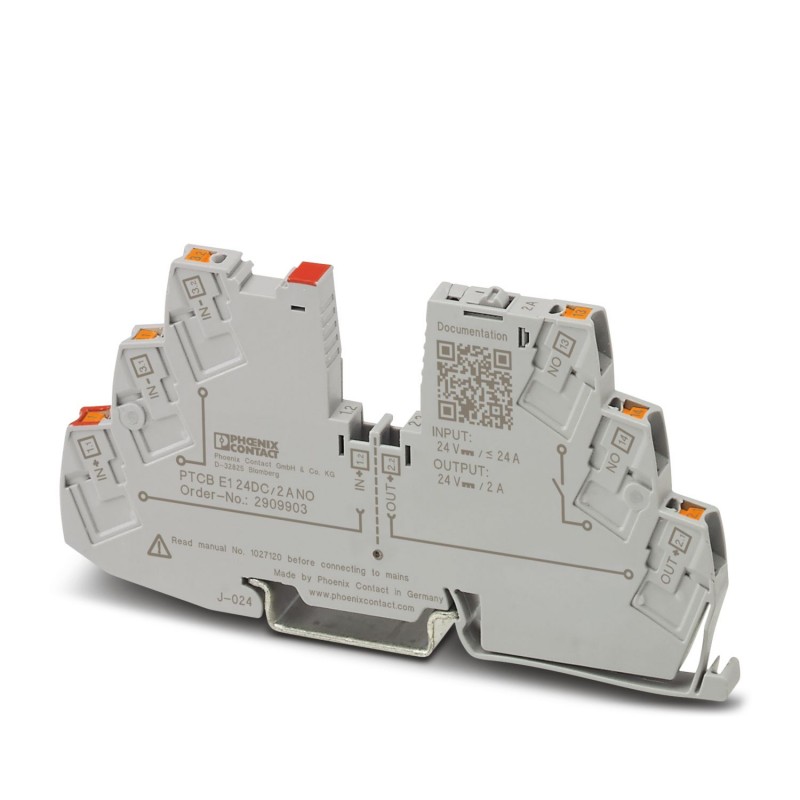

PTCB E1 24DC/2A NO 2909903 PHOENIX CONTACT Interruptor electrónico para protección de equipos de un canal pa..
PTCB E1 24DC/2A NO
2909903
PHOENIX_CONTACT
Interruptor electrónico para protección de equipos de un canal para proteger consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Distribución de potencial sencilla con los componentes del sistema de bornas para carril CLIPLINE complete. Con corriente nominal fija. Para la instalación sobre carriles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | EN 50121-3-2: Aplicaciones ferroviarias - Compatibilidad electromagnética - Parte 3-2: Material rodante – Aparatos |
| Conexión para la línea de señal comprobada según EN 61000-4-4 con 1 kV; si procede, se deben prever las medidas de protección en el lado del cliente | |
| Los cortocircuitos fuertes repetidos pueden reducir la integral de fusión del fusible de seguridad integrado. | |
Propiedades del artículo
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | PTCB |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 1 |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 14 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Generalidades | |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | 24 A DC (Corriente total entrada) |
| 2 A DC (Salida de corriente nominal) | |
| Corriente asignada (preajustada) | 2 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Fusible previo necesario | Solo es necesario si Imáxde la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Fusible | electrónico |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 12 mA |
| Potencia disipada | típ. 0,3 W (sin carga) |
| < 0,8 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | < 0,55 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 15 % |
| Derating de temperatura | 21 A (Corriente total a 60 °C) |
| 24 A (Corriente total a 50 °C) | |
| 2 A (Corriente de canal a 60 °C) | |
| 2 A (Corriente de canal a 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25 °C con 21 % de carga) |
| 14084507 h (a 40 °C con 34,25 % de carga) | |
| 2053388 h (a 60 °C con 100 % de carga) | |
| Caída de tensión | 0,06 V (con 2 A) |
| Elemento Fail Safe | 4 A DC |
| Circuito de carga | |
| Tiempo de desconexión | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga máx. capacitiva | 14000 µF (En función de la corriente de cortocircuito disponible) |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Contacto abierto |
| Tensión de servicio | 0 V DC ... 30 V DC |
| Corriente de servicio | 100 mA DC |
Datos de conexión
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal OUT | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito inalámbrico | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED verde | encendido (Canal conectado) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea rápidamente (Canal desconectado, tensión ajena en la salida, posible fallo de instalación) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 6,2 mm |
| Altura | 105,8 mm |
| Profundidad | 55,6 mm (Con carril de 7,5 mm) |
Datos del material
| Color | gris (RAL 7042) |
| Material | PBT |
| PBT | |
| Clase de inflamabilidad según UL 94 | V-0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 3000 m hasta 52 °C (s. n. m.) |
| ≤ 4000 m hasta 46 °C (s. n. m.) | |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 59,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 59,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| 5 Hz … 100 Hz (Búsqueda de resonancia 4g; frecuencia de resonancia 4g; 90 min según DNV GL clase B) | |
Homologaciones
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) | |
| Homologación para la construcción naval | |
| Marcado | DNV GL |
| Prueba de gases nocivos | |
| Marcado | ISA S71.04.2013 G3 Harsh Group A |
| Datos DNV GL | |
| Temperature | D |
| Humidity | B |
| Vibración | B |
| EMC | B |
| Enclosure | A |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | EN 60068-2-30 |
| Observación | Influencias ambientales - Parte 2-30: Método de ensayo - Ensayo Db: calor húmedo, cíclico |
| Normas/disposiciones | EN 61373 |
| Observación | Aplicaciones ferroviarias - Equipamiento de vehículos ferroviarios - Ensayos para oscilaciones y choques |
| Normas/disposiciones | EN 45545-2 |
| Observación | Aplicaciones ferroviarias - Protección contra incendios en vehículos ferroviarios - Parte 2: Requisitos de la reacción al fuego de materiales y componentes |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 24 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.01 ms |
| Carga capacitiva máx. (EF011926) | 0.014 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
