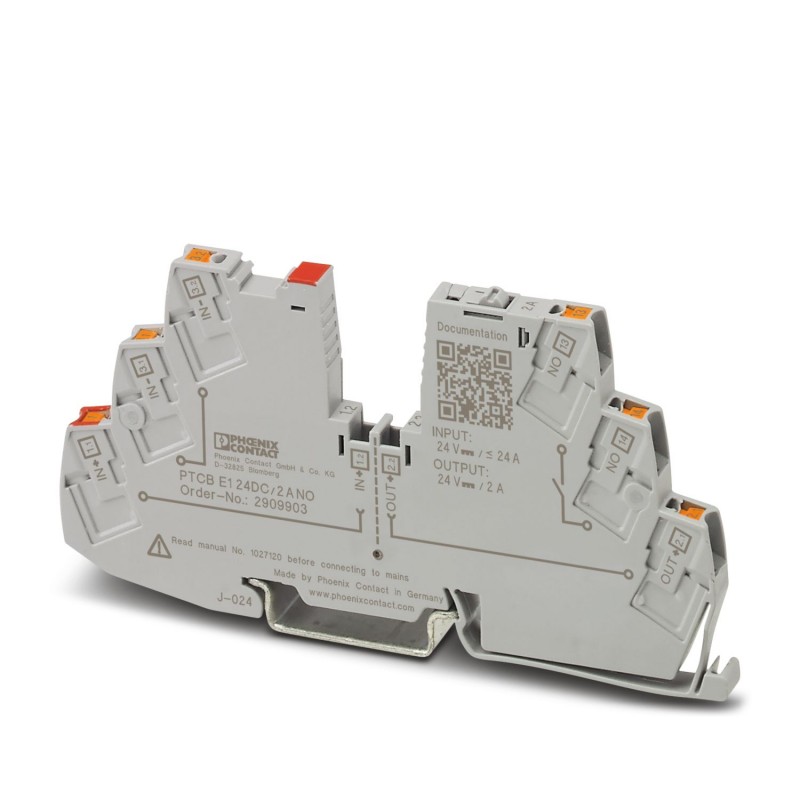

PTCB E1 24DC/2A NO 2909903 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
PTCB E1 24DC/2A NO
2909903
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2909903 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4055626408712 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Test hygrométrique | 96 h, 95 % Hum. Rel., 40 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm ; selon CEI 60068-2-6, test Fc) |
| 59,6 Hz … 150 Hz (Accélération 5g ; selon CEI 60068-2-6, test Fc) | |
| Indice de protection | IP20 |
Généralités
| Classe d'inflammabilité selon UL 94 | V-0 |
|---|---|
| Type de montage | Profilé : 35 mm |
| Coloris | gris signalisation A RAL 7042 |
| Nombre de pôles | 1 |
| Classe de protection | III |
| Type | Module pour profilés monobloc |
Caractéristiques électriques
| Type de fusible | électronique |
|---|---|
| Tension de choc assignée | 0,5 kV |
| Tension de service | 18 V DC ... 30 V DC |
| Tension de référence | 24 V DC |
| Courant de référence IN | 24 A DC (Courant total entrée) |
| 2 A DC (Intensité nominale sortie) | |
| Tolérance de mesure I | ± 15 % |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Elément Fail Safe | 4 A DC |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 12 mA |
| Puissance dissipée | typ. 0,3 W (à vide) |
| < 0,8 W (en régime nominal) | |
| Durée d'initialisation du module | 1 s |
| Temps d'attente après déconnexion d'un canal | 5 s (en surcharge / court-circuit) |
| Derating de température | 21 A (Courant total à 60 °C) |
| 24 A (Courant total à 50 °C) | |
| 2 A (Courant de canal à 60 °C) | |
| 2 A (Courant de canal à 50 °C) | |
| Mode de déclenchement | E (électronique) |
| Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Chute de tension | 0,06 V (pour 2 A) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (à 25 °C avec 21 % de charge) |
| 14084507 h (à 40 °C avec 34,25 % de charge) | |
| 2053388 h (à 60 °C avec 100 % de charge) | |
| Circuit de charge du temps de coupure | ≤ 10 ms (en cas de court-circuit > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Circuit de charge d'arrêt en cas de sous-tension | ≤ 17,8 V DC (active) |
| ≥ 18,8 V DC (désactivé) | |
| Circuit de charge d'arrêt en cas de surtension | ≥ 30,5 V DC (active) |
| ≤ 29,5 V DC (désactivé) | |
| Circuit de charge capacitive max. | 20000 µF (En fonction du courant de court-circuit disponible) |
Contact de signalisation à distance
| Dénomination connexion | Circuit de signalisation à distance |
|---|---|
| Fonction de commutation | Contact NO |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
| Section de conducteur souple avec embout et collier isolant | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,2 mm² ... 2,5 mm² |
| Tension de service DC | 0 V DC ... 30 V DC |
| Courant de service DC | 100 mA DC |
Signalisation
| Canal LED arrêt | désactivé (Canal désactivé) |
|---|---|
| Canal LED vert | allumé (Canal activé) |
| Canal LED jaune | allumé (Canal mis en circuit, charge du canal > 80 %) |
| clignote (Mode de programmation actif) | |
| Canal LED rouge | allumé (Canal mis hors circuit, surtension ou sous-tension active) |
| s'éclaire temporairement (Canal mis hors circuit, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) | |
| clignote (Canal mis hors circuit, prêt à la remise en circuit, déclenchement de surcharge ou de court-circuit) | |
| clignote rapidement (Canal désactivé, tension extérieure au niveau de la sortie, possible erreur d'installation) |
Caractéristiques de raccordement
| Dénomination connexion | Circuit électrique principal IN+ |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et collier isolant | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,2 mm² ... 2,5 mm² |
| Dénomination connexion | Circuit électrique principal IN- |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et collier isolant | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,2 mm² ... 2,5 mm² |
| Dénomination connexion | Circuit électrique principal OUT |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et collier isolant | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,2 mm² ... 2,5 mm² |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
