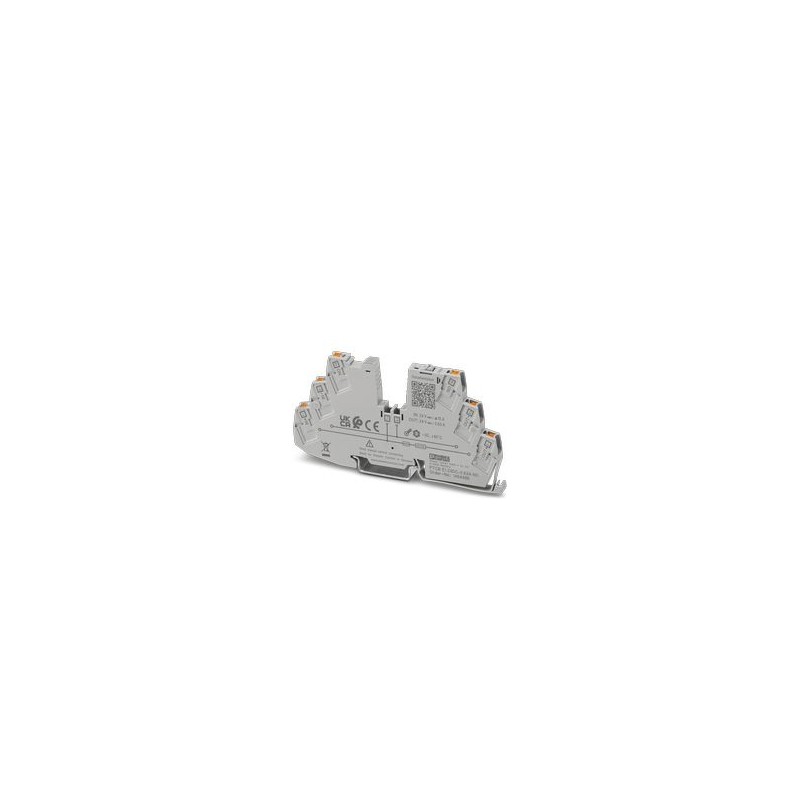

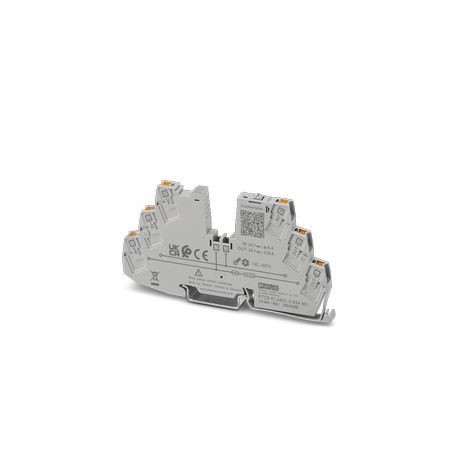

PTCB E1 24DC/0.63A NO 1464486 PHOENIX CONTACT Protezione delle apparecchiature elettroniche a canale singolo..
PTCB E1 24DC/0.63A NO
1464486
PHOENIX_CONTACT
Protezione delle apparecchiature elettroniche a canale singolo per consumatori da 12-24 V DC. Valore corrente nominale fisso: 0,63 A. Con segnale remoto e limitazione di corrente attiva. Può essere combinato con i terminali ferroviari CLIPLINE. Per l'installazione su rotaie DIN.
Interruttori di protezione per apparecchi elettronici
Protezione elettronica a canale singolo per carichi 12-24V DC. Corrente fissa: 0,63 A. Con segnalazione remota e limitazione di corrente attiva. Può essere combinato con blocchi terminali CLIPLINE. Per l'installazione su rotaie DIN.
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Generale | |
| nota | Collegamento per la linea di segnalazione testato secondo EN 61000-4-4 con 1 kV; Se necessario, il cliente deve prevedere le misure di protezione appropriate |
| I cortocircuiti ripetuti possono ridurre l'integrale di fusione del fusibile di riserva integrato. | |
| tizio | Modulo DIN a rotaia, pezzo unico |
| Tipo di prodotto | Interruttori automatici per dispositivi |
| famiglia di prodotti | PTCB |
| Numero di posizioni | 1 |
| N. di canali | 1 |
| Caratteristiche dell'isolamento | |
| Classe di protezione | Iii |
| Grado di contaminazione | 2 |
| N. di canali | 1 |
| Generale | |
| Tensione di esercizio | 10 V DC... 30 V DC |
| Tensione nominale | 24 V DC |
| Corrente nominale IN | 15 A DC (Ingresso Totale di Corrente) |
| 0,63 A DC (corrente di uscita nominale) | |
| Corrente nominale IN | 0,63 A DC |
| Corrente nominale (preset) | 0,63 A |
| Tensione nominale di sovratensione | 0,5 kV |
| Metodo di tiro | E (elettronica) |
| Resistenza di retroazione | Massima 35 V DC |
| Fusibile di riserva richiesto | È necessario solo se iomassimodell'alimentatore > della capacità di commutazione in cortocircuito. Elemento di sicurezza integrato. |
| Capacità di commutazione in cortocircuito | 300 A |
| Dielettrica | Massima potenza di 35 V DC (circuito di carico) |
| Limitazione attiva della corrente | Consiglio. 1,08 x IN |
| fusibile | elettronico |
| efficienza | > 98,5% |
| Corrente ad anello chiuso I0 | Tipo: 5 mA |
| Dissipazione di potenza | Consiglio. 0,1 W (funzionamento senza carico) |
| < 0,7 W (Funzionamento nominale) | |
| Tempo di inizializzazione del modulo | 40 ms |
| Timeout dopo aver chiuso un canale | 5 s (in caso di sovraccarico/cortocircuito) |
| Misurazione della tolleranza I | ± 7% |
| Declassificazione della temperatura | 15 A (corrente totale a 60°C) |
| 20 A (corrente totale a 50°C) | |
| MTBF (IEC 61709, SN 29500) | 28409090 h (a 25°C al carico del 21%) |
| 11519410 h (a 40°C con carico del 34,25%) | |
| 1577983 h (a 60°C con carico al 100%) | |
| Caduta di tensione | 0,35 V (a 0,63 A) |
| Elemento di Sicurezza | 4 A DC |
| Circuito di carica | |
| Ora di chiusura | ≤ 600 ms |
| ≥ 12 ms (a seconda del carico disponibile) | |
| Spento, tipico, 1,08 x IN | |
| Spegnimento sottotensione | ≤ 9,2 V DC (attivo) |
| ≥ 10,2 VDC (inattivo) | |
| Spegnimento a sovratensione | ≥ 30,5 V DC (attivo) |
| ≤ 29,5V DC (inattivo) | |
| Carico capacitivo massimo | 4,7 mF (a seconda dell'impostazione della corrente e della corrente di cortocircuito disponibile) |
| Segnalazione/Segnalazione Remota | |
| Nome connessione | Circuito di indicazione remota |
| Funzione di commutazione | Contatto non autorizzato |
| Tensione di esercizio | 0 V DC... 30 V DC |
| Corrente operativa | 100 mA DC |
| Sezione trasversale AWG | (convertito secondo IEC) |
| Circuito principale IN+ | |
| Metodo di connessione | Connessione push-in |
| Lunghezza di estrazione | 8 mm |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione rigida del conduttore | 0,2 mm² ... 4 millimetri ² |
| Sezione del conduttore AWG | 24 ... 12 |
| Sezione del conduttore, flessibile, con ghiera, con manicotto in plastica | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore, con boccola in plastica senza manicotto | 0,2 mm² ... 2,5 millimetri ² |
| Circuito principale EN- | |
| Metodo di connessione | Connessione push-in |
| Lunghezza di estrazione | 8 mm |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione rigida del conduttore | 0,2 mm² ... 4 millimetri ² |
| Sezione del conduttore AWG | 24 ... 12 |
| Sezione del conduttore, flessibile, con ghiera, con manicotto in plastica | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore, con boccola in plastica senza manicotto | 0,2 mm² ... 2,5 millimetri ² |
| Circuito principale USCITA | |
| Metodo di connessione | Connessione push-in |
| Lunghezza di estrazione | 8 mm |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione rigida del conduttore | 0,2 mm² ... 4 millimetri ² |
| Sezione del conduttore AWG | 24 ... 12 |
| Sezione del conduttore, flessibile, con ghiera, con manicotto in plastica | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore, con boccola in plastica senza manicotto | 0,2 mm² ... 2,5 millimetri ² |
| Circuito di indicazione remota | |
| Metodo di connessione | Connessione push-in |
| Lunghezza di estrazione | 10 mm |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione rigida del conduttore | 0,2 mm² ... 4 millimetri ² |
| Sezione del conduttore AWG | 24 ... 14 |
| Sezione del conduttore, flessibile, con ghiera, con manicotto in plastica | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore, con boccola in plastica senza manicotto | 0,2 mm² ... 2,5 millimetri ² |
| LED del canale spento | Spento (Canale spento) |
| LED a canale giallo | Flashing (modalità di programmazione attiva) |
| LED a canale verde | lit (Channel On) |
| LED a canale rosso | Accensione (canale spento, sovratensione o sottotensione attiva) |
| Acceso temporaneo (Canale spento, fase di raffreddamento a 5 secondi, sovraccarico o rilascio del cortocircuito) | |
| Lampeggiamento (canale spento, pronto per riaccendersi, sovraccarico o rilascio per cortocircuito) | |
| lampeggiamento rapido (canale spento, tensione esterna all'uscita, possibile errore di installazione) |
| Disegno quotato |  |
| largo | 6,2 millimetri |
| altezza | 105,8 millimetri |
| profondità | 55,6 mm (inclusa rotaia DIN 7,5 mm) |
| materiale | PBT |
| PBT | |
| Grado di infiammabilità secondo UL 94 | V-0 · |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (in funzione) | -30 °C... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| altitudine | ≤ 3000 m a 52 °C (a.s.m.) |
| ≤ 4000 m a 46 °C (a.s.m.) | |
| Test di umidità | 96 h, 95% HR, 40 °C |
| Shock (funzionamento) | 30g (IEC 60068-2-27, Test EA) |
| Vibrazione (funzionamento) | 10 Hz... 59,6 Hz (ampiezza ±0,35 mm; secondo IEC 60068-2-6, Fc Test) |
| 59,6 Hz ... 150 Hz (accelerazione 5G; secondo IEC 60068-2-6, test Fc) | |
| 5 Hz... 100 Hz (ricerca a risonanza 4g; frequenza risonante 4g; 90 min secondo DNV GL Classe B) | |
| Approvazione UL | |
| Identificazione | UL/C-UL UL Listed UL 508 |
| UL riconosciuta UL 2367 | |
| NEC Classe 2 secondo UL 1310 | |
| UL/C-UL ANSI/UL Classe I 121201 UL/C-UL Listed, Divisione 2, Gruppi A, B, C, D (Luogo pericoloso) | |
| DNV GL | |
| Identificazione | Approvazione per la costruzione navale |
| Dati DNV GL | |
| temperatura | Uno |
| Umidità | B |
| vibrazione | B |
| Emc | Uno |
| Recinto | Uno |
| Norme/Specifiche | EN 61000-6-2 |
| nota | EMC – Immunità per le Zone Industriali |
| Norme/Specifiche | IN 61000-6-3 |
| nota | EMC – Emissioni per Operazioni Residenziali, Commerciali e Piccole Operazioni |
| Norme/Specifiche | EN 60068-2-78 |
| nota | Influenze ambientali – Umidità e calore costanti |
| Norme/Specifiche | NEL 50178 |
| nota | Equipaggiamento delle installazioni elettriche con apparecchiature elettroniche |
| Norme/Specifiche | EN 60068-2-6 |
| nota | Influenze ambientali – Vibrazioni (sinusoidali) |
| Norme/Specifiche | EN 60068-2-27 |
| nota | Influenze ambientali – Shock |
| Norme/Specifiche | EN 60068-2-30 |
| nota | Influenze ambientali – Parte 2–30: Test – Test Db: Calore umido e ciclico |
| Tipo di montaggio | Guida DIN: 35 mm |
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
| numero di poli (EF001391) | 1 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 105.8 mm |
| profondità (EF000049) | 55.6 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 30 V |
| corrente nominale (EF000001) | 15 A |
| limitazione di corrente attiva x IN (EF011922) | 0 |
| tipologia di interruzione (EF011923) | elettronico |
| dispositivo fail-safe (EF011924) | 4 A |
| tempo di spegnimento (EF011925) | 0.6 ms |
| carico capacitivo max. (EF011926) | 0.0047 µF |
| con contatto telecomunicazioni (EF000422) | Sì |
| temperatura ambiente durante il funzionamento (EF007515) | -30 °C |
