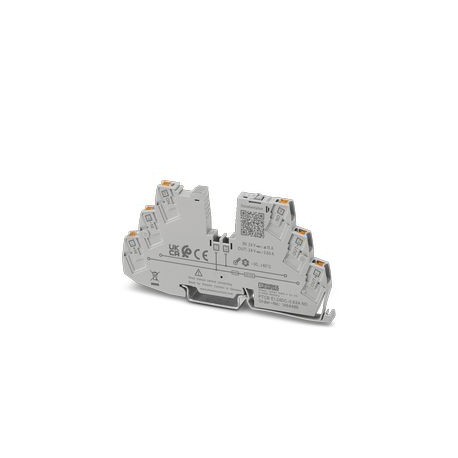

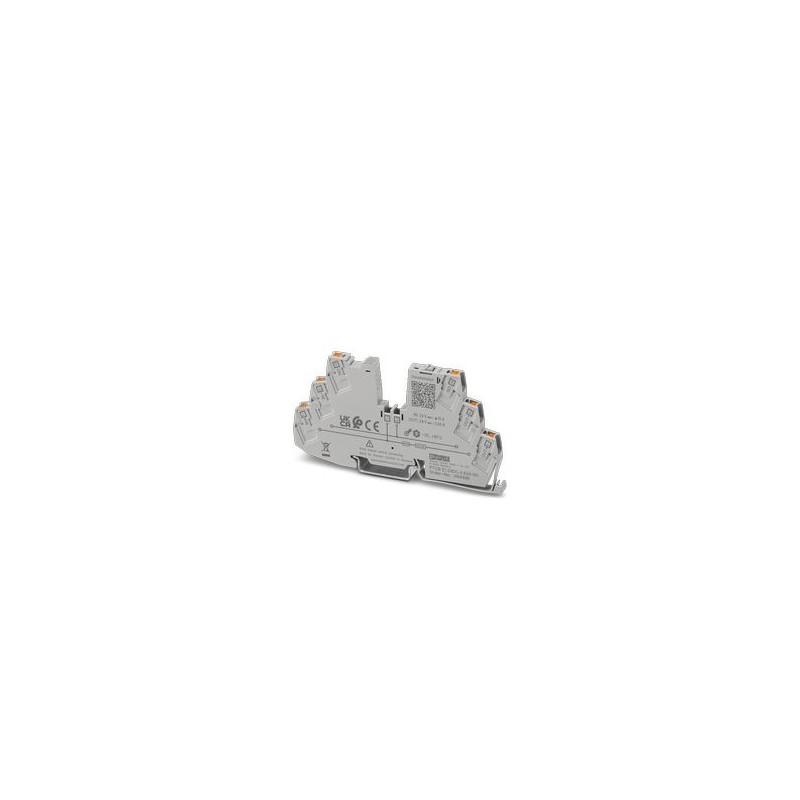

PTCB E1 24DC/0.63A NO
1464486
PHOENIX_CONTACT
1
Protección de equipos electrónica monocanal para consumidores de 12-24 V DC. Valor de corriente nominal fijo: 0,63 A. Con señal remota y limitación de corriente activa. Combinable con bornas para carril CLIPLINE. Para la instalación sobre carriles DIN.
Protección electrónica de un solo canal para cargas de 12-24 V CC. Valor nominal fijo de corriente: 0,63 A. Con señalización remota y limitación de corriente activa. Puede combinarse con bloques terminales CLIPLINE. Para instalación en raíles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| General | |
| nota | Conexión para línea de señal probada conforme a la EN 61000-4-4 con 1 kV; Si es necesario, el cliente debe proporcionar las medidas de protección adecuadas |
| Los cortocircuitos duros repetidos pueden reducir la integral de fusión del fusible de respaldo integrado. | |
| tipo | Módulo de raíl DIN, de una sola pieza |
| Tipo de producto | Interruptores automáticos de dispositivos |
| familia de productos | PTCB |
| Número de posiciones | 1 |
| No. de canales | 1 |
| Características de aislamiento | |
| Clase de protección | Iii |
| Grado de contaminación | 2 |
| No. de canales | 1 |
| General | |
| Tensión de funcionamiento | 10 V CC... 30 V CC |
| Tensión nominal | 24 V CC |
| Corriente nominal IN | 15 A CC (entrada total de corriente) |
| 0,63 A DC (Corriente nominal de salida) | |
| Corriente nominal IN | 0,63 A DC |
| Corriente nominal (preajustada) | 0.63 A |
| Tensión de sobretensión nominal | 0,5 kV |
| Método de disparo | Mi (electrónica) |
| Resistencia de retroalimentación | máximo 35 V CC |
| Fusible de respaldo necesario | Solo es necesario si yomáximode la fuente de alimentación > la capacidad de conmutación de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de conmutación de cortocircuito | 300 A |
| Rigidez dieléctrica | máximo 35 V CC (circuito de carga) |
| Limitación de corriente activa | tip. 1,08 x IN |
| fusible | electrónico |
| eficacia | > 98,5 % |
| Corriente de circuito cerrado I0 | Tipo: 5 mA |
| Disipación de potencia | tip. 0,1 W (operación sin carga) |
| < 0,7 W (Operación nominal) | |
| Tiempo de inicialización del módulo | 40 ms |
| Tiempo de espera tras apagar un canal | 5 s (en caso de sobrecarga / cortocircuito) |
| Medición de la tolerancia I | ± 7 % |
| Desclasificación de temperatura | 15 A (Corriente total a 60°C) |
| 20 A (Corriente total a 50°C) | |
| MTBF (IEC 61709, SN 29500) | 28409090 h (a 25 °C con 21 % de carga) |
| 11519410 h (a 40°C con 34,25% de carga) | |
| 1577983 h (a 60°C con carga del 100%) | |
| Caída de tensión | 0,35 V (a 0,63 A) |
| Elemento de seguridad | 4 A DC |
| Circuito de carga | |
| Hora de cierre | ≤ 600 ms |
| ≥ 12 ms (dependiendo de la carga disponible) | |
| Apagado, típico, 1,08 x IN | |
| Apagado de subtensión | ≤ 9,2 V DC (activo) |
| ≥ 10,2 V CC (inactivo) | |
| Apagado por sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga capacitiva máx. | 4,7 mF (Dependiendo del ajuste de corriente y de la corriente de cortocircuito disponible) |
| Señalización indicadora/remota | |
| Nombre de la conexión | Circuito de indicación remota |
| Función de conmutación | Contacto no autorizado |
| Tensión de funcionamiento | 0 V CC... 30 V CC |
| Corriente de funcionamiento | 100 mA CC |
| Sección transversal AWG | (convertido según IEC) |
| Circuito principal IN+ | |
| Método de conexión | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal EN- | |
| Método de conexión | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal SALIDA | |
| Método de conexión | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito de indicación remota | |
| Método de conexión | Conexión push-in |
| Longitud de extracción | 10 milímetros |
| Sección transversal del conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 14 |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| LED de canal apagado | apagado (canal apagado) |
| LED de canal amarillo | parpadeo (modo de programación activo) |
| LED de canal verde | lit (Canal activado) |
| LED del canal rojo | encendido (canal apagado, sobrevoltaje o subvoltaje activo) |
| ENCENDIDO temporalmente (canal apagado, fase de enfriamiento de 5 s, sobrecarga o liberación por cortocircuito) | |
| parpadeo (canal apagado, listo para volver a encenderse, sobrecarga o liberación por cortocircuito) | |
| parpadeando rápidamente (canal apagado, voltaje externo en la salida, posible error de instalación) |
| Dibujo dimensional | |
| Ancho | 6,2 milímetros |
| altura | 105,8 mm |
| profundidad | 55,6 mm (incluyendo raíl DIN 7,5 mm) |
| material | PBT |
| PBT | |
| Clasificación de inflamabilidad según UL 94 | V-0 |
| Condiciones ambientales | |
| Grado de protección | IP20 |
| Temperatura ambiente (funcionamiento) | -30 °C... 60 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| altitud | ≤ 3000 m hasta 52 °C (s.m.) |
| ≤ 4000 m hasta 46 °C (s.m.) | |
| Prueba de humedad | 96 h, 95 % HR, 40 °C |
| Choque (operación) | 30g (IEC 60068-2-27, Prueba EA) |
| Vibración (funcionamiento) | 10 Hz... 59,6 Hz (Amplitud ±0,35 mm; conforme a IEC 60068-2-6, Test Fc) |
| 59,6 Hz ... 150 Hz (Aceleración 5G; conforme a IEC 60068-2-6, Test Fc) | |
| 5 Hz... 100 Hz (búsqueda por resonancia 4g; frecuencia de resonancia 4g; 90 min según DNV GL Clase B) | |
| Aprobación UL | |
| Identificación | UL/C-UL Listado UL 508 |
| UL Reconocido UL 2367 | |
| NEC Clase 2 según la UL 1310 | |
| UL/C-UL Ansi/UL Clase I 121201 Catalogada por UL/C-UL, División 2, Grupos A, B, C, D (Ubicación peligrosa) | |
| DNV GL | |
| Identificación | Aprobación de la construcción naval |
| Datos DNV GL | |
| temperatura | un |
| Humedad | B |
| vibración | B |
| Emc | un |
| Recinto | un |
| Normas/especificaciones | EN 61000-6-2 |
| nota | EMC – Inmunidad para zonas industriales |
| Normas/especificaciones | EN 61000-6-3 |
| nota | EMC – Emisiones para propiedades residenciales, comerciales y pequeñas operaciones |
| Normas/especificaciones | EN 60068-2-78 |
| nota | Influencias medioambientales – Humedad y calor, constantes |
| Normas/especificaciones | EN 50178 |
| nota | Equipar instalaciones eléctricas con equipos electrónicos |
| Normas/especificaciones | EN 60068-2-6 |
| nota | Influencias ambientales – Vibraciones (sinusoidales) |
| Normas/especificaciones | EN 60068-2-27 |
| nota | Influencias medioambientales – Choques |
| Normas/especificaciones | EN 60068-2-30 |
| nota | Influencias ambientales – Parte 2–30: Pruebas – Prueba Db: Calor húmedo, cíclico |
| Tipo de montaje | Carril DIN: 35 mm |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 15 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.6 ms |
| Carga capacitiva máx. (EF011926) | 0.0047 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
