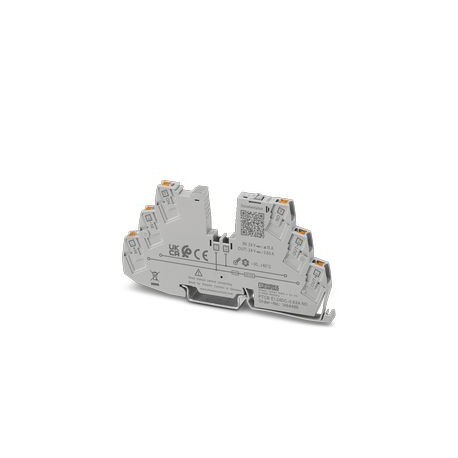

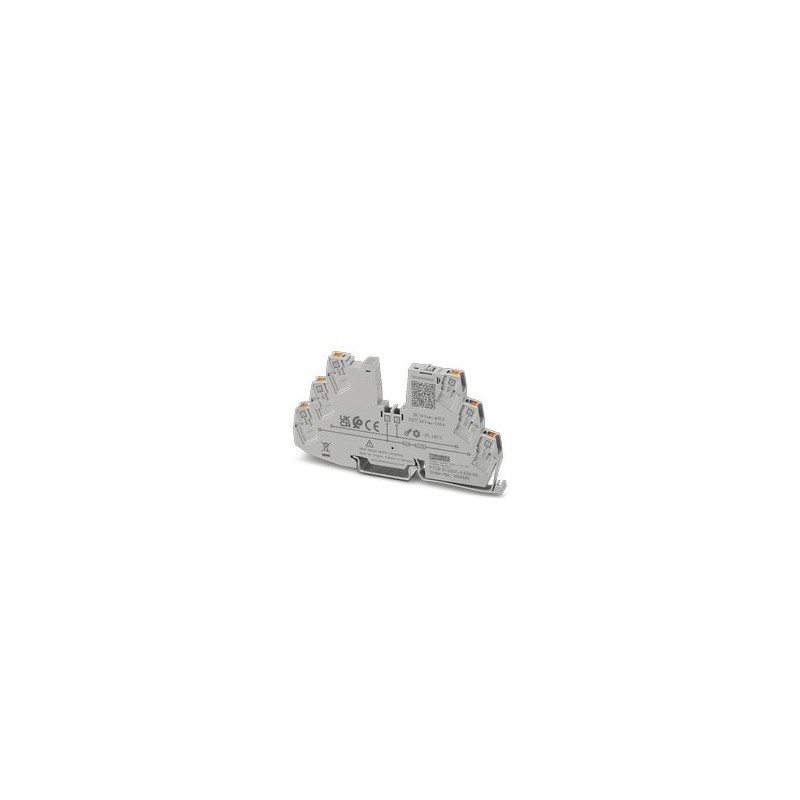

PTCB E1 24DC/0.63A NO 1464486 PHOENIX CONTACT Schutz von Einkanal-Elektronikgeräten für Verbraucher von 12–2..
PTCB E1 24DC/0.63A NO
1464486
PHOENIX_CONTACT
Schutz von Einkanal-Elektronikgeräten für Verbraucher von 12–24 V Gleichstrom. Fester Nennstromwert: 0,63 A. Mit Fernsignal und aktiver Strombegrenzung. Kann mit CLIPLINE-Bahnterminals kombiniert werden. Für die Installation auf DIN-Schienen.
Schutzschalter für elektronische Geräte
Einkanalige, elektronische Geräteschutz für 12–24 V DC-Lasten. Fester Nennstromwert: 0,63 A. Mit Fernsignalisierung und aktiver Strombegrenzung. Kann mit CLIPLINE-Klemmenblöcken kombiniert werden. Für die Installation auf DIN-Schienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | |
| Hinweis | Anschluss für eine Signalleitung, die gemäß EN 61000-4-4 mit 1 kV getestet wurde; Falls nötig, muss der Kunde geeignete Schutzmaßnahmen treffen |
| Wiederholte harte Kurzschlüsse können das Schmelzintegral der integrierten Notsicherung verringern. | |
| Typ | DIN-Schienenmodul, einteilig |
| Produkttyp | Geräte-Leistungsschalter |
| Produktfamilie | PTCB |
| Anzahl der Positionen | 1 |
| Nein. Anzahl der Kanäle | 1 |
| Eigenschaften der Isolierung | |
| Schutzklasse | Ⅲ |
| Verschmutzungsgrad | 2 |
| Nein. Anzahl der Kanäle | 1 |
| Allgemein | |
| Betriebsspannung | 10 V DC ... 30 V Gleichstrom |
| Nennspannung | 24 V DC |
| Bewerteter Strom IN | 15 A DC (Gesamtstromeingang) |
| 0,63 A DC (Nennstromausgang) | |
| Bewerteter Strom IN | 0,63 A DC |
| Nennstrom (voreingestellt) | 0,63 A |
| Bewertete Überspannungsspannung | 0,5 kV |
| Tripping-Methode | E (elektronisch) |
| Rückkopplungswiderstand | maximal 35 V Gleichstrom |
| Erforderliche Notsicherung | Nur erforderlich, wenn ichMaxder Stromversorgung > der Kurzschlussschaltkapazität. Integriertes Failsafe-Element. |
| Kurzschlussschaltkapazität | 300 A |
| Dielektrische Festigkeit | maximal 35 V Gleichstrom (Lastkreis) |
| Aktive Strombegrenzung | Typ. 1,08 x IN |
| Sicherung | Elektronisch |
| Effizienz | > 98,5 % |
| Geschlossener Stromkreis I0 | Typ. 5 mA |
| Verlustleistung | Typ. 0,1 W (Lastfreibetrieb) |
| < 0,7 W (Nominalbetrieb) | |
| Modulinitialisierungszeit | 40 ms |
| Wartezeit nach dem Ausschalten eines Kanals | 5 s (bei Überlastung / Kurzschluss) |
| Messung der Toleranz I | ± 7 % |
| Temperatur-Derating | 15 A (Gesamtstrom bei 60°C) |
| 20 A (Gesamtstrom bei 50°C) | |
| MTBF (IEC 61709, SN 29500) | 28409090 h (bei 25 °C bei 21 % Last) |
| 11519410 h (bei 40°C bei 34,25 % Last) | |
| 1577983 h (bei 60°C bei 100 % Last) | |
| Spannungsabfall | 0,35 V (bei 0,63 A) |
| Sicherheitselement | 4 A DC |
| Lastkreis | |
| Abschaltzeit | ≤ 600 ms |
| ≥ 12 ms (je nach verfügbarer Last) | |
| Abschaltung, typisch, 1,08 x IN | |
| Unterspannungsabschaltung | ≤ 9,2 V DC (aktiv) |
| ≥ 10,2 V DC (inaktiv) | |
| Überspannungsabschaltung | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V Gleichstrom (inaktiv) | |
| Max. kapazitive Belastung | 4,7 mF (abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom) |
| Anzeige-/Fernsignalisierung | |
| Name der Verbindung | Fernanzeigeschaltung |
| Schaltfunktion | Kein Kontakt |
| Betriebsspannung | 0 V DC ... 30 V Gleichstrom |
| Betriebsstrom | 100 mA DC |
| Querschnitt AWG | (umgerechnet nach IEC) |
| Hauptschaltung IN+ | |
| Verbindungsmethode | Push-in-Anschluss |
| Stripping-Länge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Hauptschaltung IN- | |
| Verbindungsmethode | Push-in-Anschluss |
| Stripping-Länge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Hauptkreis AUS | |
| Verbindungsmethode | Push-in-Anschluss |
| Stripping-Länge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Fernanzeigeschaltung | |
| Verbindungsmethode | Push-in-Anschluss |
| Stripping-Länge | 10 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Kanal-LED ausgeschaltet | aus (Kanal ausgeschaltet) |
| Channel LED gelb | Flashing (Programmiermodus aktiv) |
| Kanal-LED grün | lit (Kanal eingeschaltet) |
| Channel LED Rot | lit (Kanal ausgeschaltet, Über- oder Unterspannung aktiv) |
| Vorübergehend AN (Kanal ausgeschaltet, 5 Sekunden Abkühlphase, Überlastung oder Kurzschlussauslösung) | |
| blinken (Kanal ausgeschaltet, bereit zum Wiedereinschalten, Überlastung oder Kurzschlussauslösung) | |
| blinkt schnell (Kanal ausgeschaltet, externe Spannung am Ausgang, möglicher Installationsfehler) |
| Maßzeichnung |  |
| Breite | 6,2 mm |
| Höhe | 105,8 Millimeter |
| Tiefe | 55,6 mm (einschließlich DIN-Schiene 7,5 mm) |
| Material | PBT |
| PBT | |
| Entflammbarkeitsklasse nach UL 94 | V-0 |
| Umgebungsbedingungen | |
| Schutzgrad | IP20 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhe | ≤ 3000 m bis zu 52 °C (AML) |
| ≤ 4000 m bis 46 °C (über Meeresspiegel) | |
| Feuchtigkeitstest | 96 H, 95 % RH, 40 °C |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; gemäß IEC 60068-2-6, Test Fc) |
| 59,6 Hz ... 150 Hz (Beschleunigung 5g; gemäß IEC 60068-2-6, Test Fc) | |
| 5 Hz ... 100 Hz (Resonanzsuche 4g; Resonanzfrequenz 4g; 90 Minuten gemäß DNV GL Klasse B) | |
| UL-Zulassung | |
| Identifizierung | UL/C-UL-gelistet UL 508 |
| UL-anerkannt UL 2367 | |
| NEC Klasse 2 nach UL 1310 | |
| UL/C-UL-gelistet ANSI/UL 121201 Klasse I, Division 2, Gruppen A, B, C, D (Gefahrenbereich) | |
| DNV GL | |
| Identifizierung | Schiffbaugenehmigung |
| DNV GL-Daten | |
| Temperatur | Eine |
| Feuchtigkeit | B |
| Vibration | B |
| Emc | Eine |
| Anlage | Eine |
| Normen/Spezifikationen | EN 61000-6-2 |
| Hinweis | EMC – Immunität für Industriegebiete |
| Normen/Spezifikationen | EN 61000-6-3 |
| Hinweis | EMC – Emissionen für Wohn-, Geschäfts- und Gewerbeimmobilien sowie kleine Betriebe |
| Normen/Spezifikationen | EN 60068-2-78 |
| Hinweis | Umwelteinflüsse – Feuchtigkeit und Wärme, konstant |
| Normen/Spezifikationen | EN 50178 |
| Hinweis | Ausstattung von Stromanlagen mit elektronischer Ausrüstung |
| Normen/Spezifikationen | EN 60068-2-6 |
| Hinweis | Umwelteinflüsse – Schwingungen (sinusförmig) |
| Normen/Spezifikationen | EN 60068-2-27 |
| Hinweis | Umwelteinflüsse – Schocks |
| Normen/Spezifikationen | EN 60068-2-30 |
| Hinweis | Umwelteinflüsse – Teil 2–30: Tests – Test Db: Feuchte Hitze, zyklisch |
| Montagetyp | DIN-Schienen: 35 mm |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 105.8 mm |
| Tiefe (EF000049) | 55.6 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 15 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 4 A |
| Abschaltzeit (EF011925) | 0.6 ms |
| Max. kapazitive Last (EF011926) | 0.0047 µF |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Umgebungstemperatur während des Betriebs (EF007515) | -30 °C |
