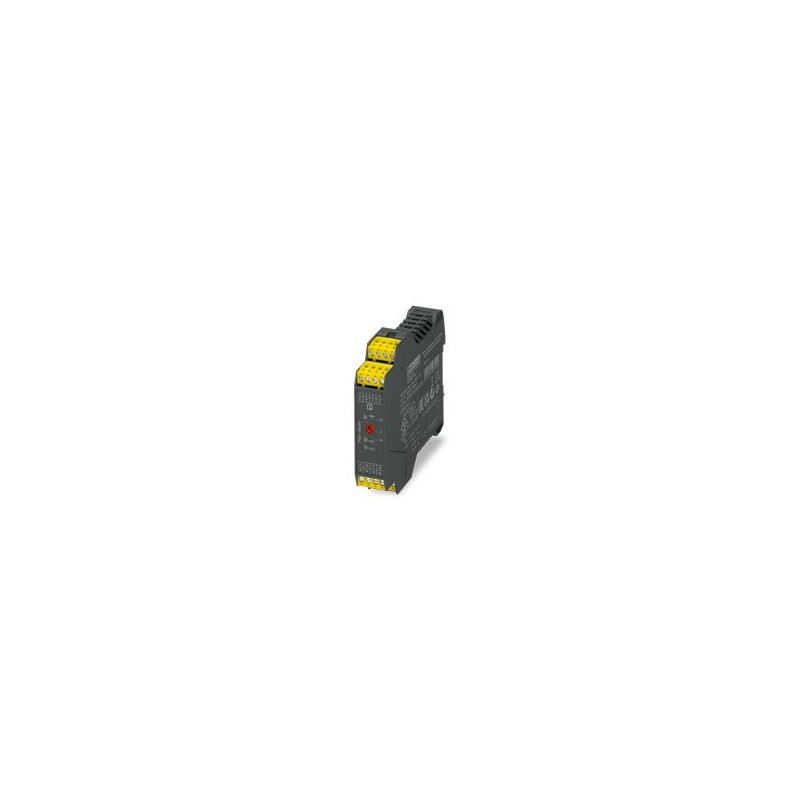

PSR-ME40-4NO-2NC-24DC-SC 1397654 PHOENIX CONTACT Relè di sicurezza come estensione del contatto, ritardo di ..
PSR-ME40-4NO-2NC-24DC-SC
1397654
PHOENIX_CONTACT
Relè di sicurezza come estensione del contatto, ritardo di diseccitazione regolabile 0,5 s... 30 s, 4 circuiti di abilitazione, 1 circuito di retroazione, insieme all'equipaggiamento di base fino alla categoria 3, PL d secondo EN ISO 13849, morsetto a vite a innesto, larghezza: 22,5 mm
Relè di sicurezza
Relè di sicurezza come espansione dei contatti, ritardo alla caduta del segnale regolabile da 0,5 s ... 30 s, 4 contatti di sicurezza, 1 circuito di feedback, insieme al dispositivo base fino alla cat. 3, PL d secondo EN ISO 13849, morsetto a vite a innesto, larghezza 22,5 mm
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Relè di sicurezza |
| Famiglia di prodotti | PSRclassic |
| Il kit comprende | 1397653 PSR-ME40-4NO-2NC-24DC-SC-SET35 |
| Applicazione | Modulo di espansione |
| Vita meccanica | circa 107cicli di manovre |
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 |
| Tempi | |
| Tempo di eccitazione tipica | tip. 40 ms (Avvio automatico a Us) |
| Tempo di diseccitazione tipico | 50 ms (in caso di richiesta tramite A1) |
| Campo tempo di ritardo | 0,5 s ... 30 s ±40 % |
| Tempo di riavvio | < 1 s |
| Tempo di ripristino | Tempo di ritardo + 500 ms |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 17 W (US= 26,4 V, IL² = 72 A², Ptotale max= 2,6 W + 14,4 W) |
| Rapporto ciclo di esercizio | 100 % ED |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | Vedere il capitolo Coordinazione di isolamento |
| Alimentazione | |
| Denominazione | A1/A2 |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 77 mA (a US) |
| Assorbimento di potenza a US | tip. 1,85 W |
| Corrente istantanea | < 2,5 A (tipicamente con US, Δt = 1 ms) |
| Tempo filtro | 5 ms (in presenza di cadute di tensione con Us) |
| Circuito di protezione | Diodo soppressore |
Dati di ingresso
| Digitale: K1/K2 | |
| Descrizione dell'ingresso | orientato alla sicurezza |
| Numero ingressi | 1 |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 20,4 V ... 26,4 V |
| Range corrente di ingresso livello Segnale "0" | 0 mA ... 2 mA |
| Tempo filtro | 1 ms (Larghezza degli impulsi di prova) |
| 1 s (Velocità degli impulsi di prova Low) | |
| Non sono ammessi impulsi di prova chiari / impulsi di prova elevati. | |
| Resistenza max. consentita del cavo | 50 Ω |
| Circuito di protezione | Diodo soppressore |
| Corrente assorbita | tip. 14 mA |
Dati di uscita
| Relè: Contatti di sicurezza (27/28, 37/38, 47/48, 57/58) | |
| Descrizione dell'uscita | ciascuno 2 NO in serie, sicuro, a potenziale zero |
| Numero uscite | 4 |
| Tipo di commutazione del contatto | 4 contatti di sicurezza |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 10 V AC/DC |
| max. 250 V AC | |
| Potenza commutabile | min. 100 mW |
| Corrente istantanea | min. 10 mA |
| max. 6 A | |
| Capacità di interruzione IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Corrente di carico permanente | 6 A (Osservare il derating e la curva del limite di carico) |
| arit. Corrente totale | 72 A2(tenere conto del derating) |
| Frequenza di commutazione | max. 0,5 Hz |
| Vita meccanica | 10x 106cicli di manovre |
| Fusibile d'uscita | 10 A gL/gG |
| 4 A gL/gG (per applicazioni Low Demand) | |
| Relè: Circuito di retroazione (15/16) | |
| Descrizione dell'uscita | Contatto diagnostico, 2 NC in serie, libero da potenziale |
| Numero uscite | 1 |
| Tipo di commutazione del contatto | 2 NC in serie |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 10 V AC/DC |
| max. 250 V AC | |
| Potenza commutabile | min. 100 mW |
| Corrente istantanea | min. 10 mA |
| max. 1 A | |
| Capacità di interruzione IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Corrente di carico permanente | 1 A |
| arit. Corrente totale | 1 A2 |
| Frequenza di commutazione | max. 0,5 Hz |
| Vita meccanica | 10x 106cicli di manovre |
| Fusibile d'uscita | 1 A gL/gG |
| Relè: Contatto di segnalazione (65/66) | |
| Descrizione dell'uscita | 2 NC paralleli, non orientati alla sicurezza, liberi da potenziale |
| Numero uscite | 1 |
| Materiale dei contatti | AgSnO2 |
| Tensione commutabile | min. 10 V AC/DC |
| 250 V AC | |
| Potenza commutabile | min. 100 mW |
| Corrente istantanea | max. 1 A |
| Capacità di interruzione IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Corrente di carico permanente | 1 A (tenere conto del derating) |
| arit. Corrente totale | 1 A2(tenere conto del derating) |
| Frequenza di commutazione | max. 0,5 Hz |
| Fusibile d'uscita | 1 A (gL/gG) |
Dati di collegamento
| Tecnologia di connessione | |
| a innesto | sì |
| Connessione conduttori | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Segnalazione
| Segnalazione stato | 2 x LED verdi |
| Indicazione tensione di esercizio | 1 x LED verdi |
Dimensioni
| Larghezza | 22,5 mm |
| Altezza | 112,2 mm |
| Profondità | 114,5 mm |
Indicazioni materiale
| Materiale custodia | Poliammide |
Caratteristiche
| Dati tecnici di sicurezza | |
| Categoria di arresto | 1 |
| Dati tecnici di sicurezza: EN ISO 13849 | |
| Categoria | 3 |
| Performance Level (PL) | d |
| Dati tecnici di sicurezza: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 2 |
| Dati tecnici di sicurezza: IEC 61508 - Low-Demand | |
| Safety Integrity Level (SIL) | 2 |
| Dati tecnici di sicurezza: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 2 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C (tenere conto del derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Altezza | ≤ 2000 m (su NN) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, ampiezza 0,15 mm, 2g |
Omologazioni
| CE | |
| Siglatura | Conformità CE |
Normative e prescrizioni
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | DIN EN 60947-1 |
Montaggio
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Posizione d'installazione | verticale o orizzontale |
| Collegamento | Connessione a vite |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.04 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 112.2 mm |
| profondità (EF000049) | 114.5 mm |
