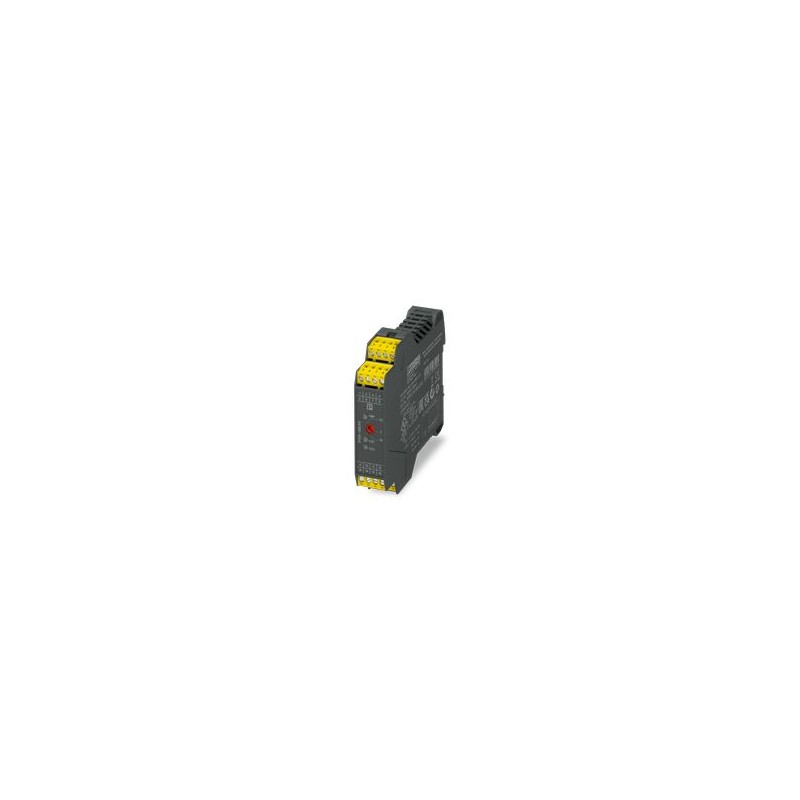

PSR-ME40-4NO-2NC-24DC-SC 1397654 PHOENIX CONTACT Relais de sécurité tel que l’extension de contact, retard d..
PSR-ME40-4NO-2NC-24DC-SC
1397654
PHOENIX_CONTACT
Relais de sécurité tel que l’extension de contact, retard de désexcitation réglable de 0,5 s... 30 s, 4 circuits d’activation, 1 circuit de retour, avec équipement de base jusqu’à la catégorie 3, PL d selon EN ISO 13849, borne à vis enfichable, largeur : 22,5 mm
Relais de sécurité
Relais de sécurité en tant qu'extension de contacts, temporisation de la mise au repos réglable de 0,5 s ... 30 s, 4 circuits de courant de validation, 1 circuit report de signalisation, ensemble avec l'appareil de base jusqu'à Cat. 3, PL d selon EN ISO 13849, bloc de jonction à vis enfichable, largeur 22,5 mm
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Relais de sécurité |
| Gamme de produits | PSRclassic |
| Contenu dans le kit | 1397653 PSR-ME40-4NO-2NC-24DC-SC-SET35 |
| Application | Module d'extension |
| Durée de vie mécanique | env. 107cycles |
| Type de relais | Relais électromécanique avec contacts forcés selon CEI/EN 61810-3 |
| Durées | |
| Temps d'amorçage typique | typ. 40 ms (Démarrage automatique avec Us) |
| Temps de retombée typique | 50 ms (si nécessaire, par A1) |
| Plage de temps de retard | 0,5 s ... 30 s ±40 % |
| Temps de réactivation | < 1 s |
| Temps de réarmement | Temporisation + 500 ms |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 17 W (US= 26,4 V, IL² = 72 A², Ptotal max= 2,6 W + 14,4 W) |
| Durée d'enclenchement | 100 % ED |
| Distances dans l'air et lignes de fuite entre les circuits | |
| Tension d'isolement assignée | 250 V |
| Tension de tenue aux chocs assignée / isolation | Voir le Chapitre « Coordination de l'isolement » |
| Alimentation | |
| Dénomination | A1/A2 |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -15 % / +10 % |
| Courant d'alimentation de commande assigné IS | typ. 77 mA (pour US) |
| Consommation de puissance US | typ. 1,85 W |
| Courant transitoire | < 2,5 A (généralement avec US, Δt = 1 ms) |
| Temps de filtrage | 5 ms (En cas de chutes de tension avec Us) |
| Circuit de protection | Diode zéner bidirectionnelle |
Données d'entrée
| Numérique: K1/K2 | |
| Description de l'entrée | sécurisé |
| Nombre d'entrées | 1 |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 20,4 V ... 26,4 V |
| Plage de courant d'entrée « 0 » signal | 0 mA ... 2 mA |
| Temps de filtrage | 1 ms (Largeur de l'impulsion test - impulsion test faible) |
| 1 s (Fréquence de l'impulsion test - impulsion test faible) | |
| Pas d'impulsion de test claire/d'impulsion de test élevée autorisées. | |
| Résistance totale de ligne max. autorisée | 50 Ω |
| Circuit de protection | Diode de suppression de tensions transitoires |
| Courant absorbé | typ. 14 mA |
Données de sortie
| Relais: Circuits à fermeture (27/28, 37/38, 47/48, 57/58) | |
| Description de la sortie | 2 contacts NO en série, sécurisés, indépendants du potentiel |
| Nombre de sorties | 4 |
| Type de contact | 4 circuits de fermeture |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 10 V AC/DC |
| max. 250 V AC | |
| Puissance de commutation | min. 100 mW |
| Courant transitoire | min. 10 mA |
| max. 6 A | |
| Pouvoir de coupure selon CEI 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Intensité permanente limite | 6 A (Tenir compte du derating et de la courbe de limite de charge) |
| Quadr. Courant cumulé | 72 A2(tenir compte du derating) |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 10 A gL/gG |
| 4 A gL/gG (pour applications à faible demande) | |
| Relais: Circuit report de signalisation (15/16) | |
| Description de la sortie | Contact de diagnostic, 2 NC en série, libre de potentiel |
| Nombre de sorties | 1 |
| Type de contact | 2 NC en série |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 10 V AC/DC |
| max. 250 V AC | |
| Puissance de commutation | min. 100 mW |
| Courant transitoire | min. 10 mA |
| max. 1 A | |
| Pouvoir de coupure selon CEI 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Intensité permanente limite | 1 A |
| Quadr. Courant cumulé | 1 A2 |
| Fréquence de commutation | max. 0,5 Hz |
| Durée de vie mécanique | 10x 106cycles |
| Fusible de sortie | 1 A gL/gG |
| Relais: Circuit de signalisation (65/66) | |
| Description de la sortie | 2 contacts NF parallèles, non sécurisés, indépendants du potentiel de terre |
| Nombre de sorties | 1 |
| Matériau des contacts | AgSnO2 |
| Tension de commutation | min. 10 V AC/DC |
| 250 V AC | |
| Puissance de commutation | min. 100 mW |
| Courant transitoire | max. 1 A |
| Pouvoir de coupure selon CEI 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Intensité permanente limite | 1 A (tenir compte du derating) |
| Quadr. Courant cumulé | 1 A2(tenir compte du derating) |
| Fréquence de commutation | max. 0,5 Hz |
| Fusible de sortie | 1 A (gL/gG) |
Caractéristiques de raccordement
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Signalisation
| Affichage d'état | 2 x LED verte |
| Témoin de présence de la tension de service | 1 x LED verte |
Dimensions
| Largeur | 22,5 mm |
| Hauteur | 112,2 mm |
| Profondeur | 114,5 mm |
Indications sur les matériaux
| Matériau du boîtier | Polyamide |
Valeurs caractéristiques
| Données relatives à la technique de sécurité | |
| Catégorie d'arrêt | 1 |
| Données relatives à la technique de sécurité: EN ISO 13849 | |
| Catégorie | 3 |
| Performance Level (PL) | d |
| Données relatives à la technique de sécurité: CEI 61508 - Demande élevée | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: EN CEI 62061 | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Choc | 15g |
| Vibrations (service) | 10 Hz ... 150 Hz, amplitude 0,15 mm, 2g |
Homologations
| CE | |
| Repérage | Conformité CE |
Normes et spécifications
| Distances dans l'air et lignes de fuite entre les circuits | |
| Normes/Prescriptions | DIN EN 60947-1 |
Montage
| Type de montage | Montage sur profilé |
| Instructions de montage | Voir courbe de derating |
| Emplacement pour le montage | vertical ou horizontal |
| Type de raccordement | Raccordement vissé |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 0.04 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 112.2 mm |
| Profondeur (EF000049) | 114.5 mm |
