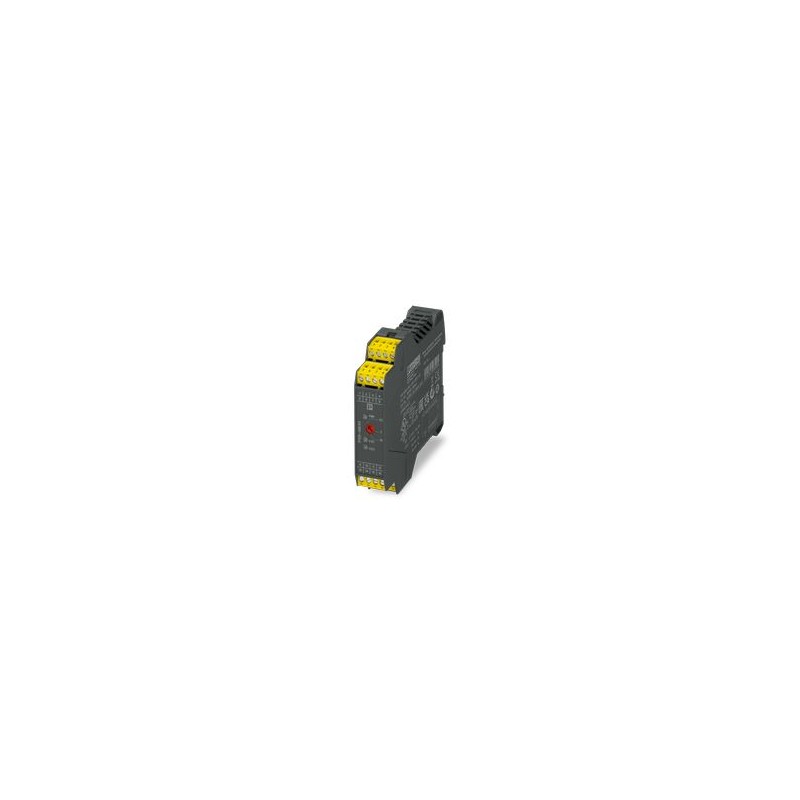

PSR-ME40-4NO-2NC-24DC-SC 1397654 PHOENIX CONTACT Sicherheitsrelais wie z.B. Kontaktverlängerung, 0,5 s einst..
PSR-ME40-4NO-2NC-24DC-SC
1397654
PHOENIX_CONTACT
Sicherheitsrelais wie z.B. Kontaktverlängerung, 0,5 s einstellbare Abregerverzögerung ... 30 s, 4 Zustimmtastungen, 1 Rückmeldekreis, nebst Grundausstattung bis Kategorie 3, PL d nach EN ISO 13849, steckbare Schraubklemme, Breite: 22,5 mm
Sicherheits-Relais
Sicherheitsrelais als Kontaktverlängerung, Dropout-Verzögerung einstellbar von 0,5 s ... 36 s, 4 Freigabestrompfade, 1 Rückmeldestrompfad, zusammen mit Grundgerät bis Kat. 3, PL d nach EN ISO 13849, steckbare Schraubklemme, Breite: 22,5 mm
Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Produkteigenschaften
| Produkttyp | Sicherheits-Relais |
| Produktfamilie | PSRclassic |
| Set bestehend aus: | 1397653 PSR-ME40-4NO-2NC-24DC-SC-SET35 |
| Anwendung | Erweiterungsmodul |
| Mechanische Lebensdauer | ca. 107Zyklen |
| Relais-Typ | Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 |
| Mal | |
| Typische Reaktionszeit | typ. 40 ms (für UsAutostart) |
| Typische Release-Zeit | 50 ms (auf Abruf über A1) |
| Bereich der Verzögerungszeit | 0,5 s ... 30 s ±40 % |
| Neustartzeit | < 1 s |
| Erholzeit | Verzögerungszeit +500 ms |
Elektrische Eigenschaften
| Maximale Verlustleistung für Nennzustand | 17 W (US= 26,4 V, IL² = 72 A², PGesamt max= 2,6 W + 14,4 W) |
| Nominale Betriebsart | 100% Betriebsfaktor |
| Luftabstände und Kriechstrecken zwischen den Stromkreisen | |
| Nennisolationsspannung | 250 V |
| Bemessungsstoßspannung/Isolierung | Siehe Abschnitt "Isolationskoordination" |
| Versorgung | |
| Bezeichnung | A1/A2 |
| Bemessungssteuerstromkreis Versorgungsspannung US | 24 V DC -15 % / +10 % |
| Bemessungs-Steuerversorgungsstrom IS | typ. 77 mA (bei US) |
| Leistungsaufnahme bei US | typ. 1,85 W |
| Einschaltstrom | < 2,5 A (typischerweise mit US, Δt = 1 ms) |
| Filterzeit | 5 ms (bei Spannungseinbrüchen bei Us) |
| Schutzschaltung | Suppressordiode |
Eingangsdaten
| Digital: K1/K2 | |
| Beschreibung der Eingabe | Sicherheitsrelevante |
| Anzahl der Eingänge | 1 |
| Eingangsspannungsbereich "0"-Signal | 0 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 20,4 V ... 26,4 V |
| Eingangsstrombereich "0"-Signal | 0 mA ... 2 mA |
| Filterzeit | 1 ms (Testimpulsbreite bei niedrigen Testimpulsen) |
| 1 s (Prüfimpulsfrequenz bei niedrigem Prüfimpuls) | |
| Keine Helligkeitstestimpulse / hohe Testimpulse zulässig. | |
| Max. zulässiger Gesamtleiterwiderstand | 50 Ω |
| Schutzschaltung | Suppressordiode |
| Stromaufnahme | typ. 14 mA |
Ausgangsdaten
| Relais: Freigabe von Strompfaden (27/28, 37/38, 47/48, 57/58) | |
| Beschreibung der Ausgabe | Je 2 Schließerkontakte in Reihe, sicherheitsgerichtet, potentialfrei |
| Anzahl der Ausgänge | 4 |
| Art der Kontaktschaltung | 4 Aktuelle Pfade aktivieren |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 10 V AC/DC |
| max. 250 V AC | |
| Schaltleistung | min. 100 mW |
| Einschaltstrom | min. 10 mA |
| max. 6 A | |
| Schaltleistung nach IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Begrenzung des Dauerstroms | 6 A (Derating und Lastbegrenzungskurve beachten) |
| Sq. Gesamtstrom | 72 A2(Leistungsreduzierung beachten) |
| Schaltfrequenz | max. 0,5 Hz |
| Mechanische Lebensdauer | 10 x 106Zyklen |
| Ausgangssicherung | 10 A gL/gG |
| 4 A gL/gG (für Anwendungen mit geringem Bedarf) | |
| Relais: Rückmeldung Strompfad (15/16) | |
| Beschreibung der Ausgabe | Diagnosekontakt, 2 Öffner in Reihe, potentialfrei |
| Anzahl der Ausgänge | 1 |
| Art der Kontaktschaltung | 2 Öffner in Reihe |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 10 V AC/DC |
| max. 250 V AC | |
| Schaltleistung | min. 100 mW |
| Einschaltstrom | min. 10 mA |
| max. 1 A | |
| Schaltleistung nach IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Begrenzung des Dauerstroms | 1 A |
| Sq. Gesamtstrom | 1 A2 |
| Schaltfrequenz | max. 0,5 Hz |
| Mechanische Lebensdauer | 10 x 106Zyklen |
| Ausgangssicherung | 1 A gL/gG |
| Relais: Signalisierung des Strompfades (65/66) | |
| Beschreibung der Ausgabe | 2 Öffnerkontakte parallel, nicht sicherheitsgerichtet, potentialfrei |
| Anzahl der Ausgänge | 1 |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 10 V AC/DC |
| 250 V AC | |
| Schaltleistung | min. 100 mW |
| Einschaltstrom | max. 1 A |
| Schaltleistung nach IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Begrenzung des Dauerstroms | 1 A (Leistungsreduzierung beachten) |
| Sq. Gesamtstrom | 1 A2(Leistungsreduzierung beachten) |
| Schaltfrequenz | max. 0,5 Hz |
| Ausgangssicherung | 1 A (gL/gG) |
Verbindungsdaten
| Verbindungstechnik | |
| Steckbare | Ja |
| Leiter-Anschluss | |
| Verbindungsmethode | Schraubverbindung |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Stripping-Länge | 7 mm |
| Gewinde | M3 |
| Anzugsmoment | 0,5 Nm ... 0,6 Nm |
Signalisierung
| Statusanzeige | 2 x grüne LEDs |
| Anzeige der Betriebsspannung | 1 x grüne LED |
Dimensionen
| Breite | 22,5 mm |
| Höhe | 112,2 Millimeter |
| Tiefe | 114,5 mm |
Materialspezifikationen
| Wohnmaterial | Polyamid |
Merkmale
| Sicherheitsdaten | |
| Kategorie "Stopp" | 1 |
| Sicherheitsdaten: EN ISO 13849 | |
| Kategorie | 3 |
| Leistungsniveau (PL) | d |
| Sicherheitsdaten: IEC 61508 - Hohe Nachfrage | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
| Sicherheitsdaten: IEC 61508 - Geringer Bedarf | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
| Sicherheitsdaten: EN IEC 62061 | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
Umwelt- und reale Bedingungen
| Umgebungsbedingungen | |
| Schutzgrad | IP20 |
| Min. Schutzgrad des Inst.-Standortes | IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C (Leistungsreduzierung beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Maximale Höhe | ≤ 2000 m (über dem Meeresspiegel) |
| Max. zulässige Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Durchschnitt, 85 % selten, nicht kondensierend) |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | 75 % (im Durchschnitt, 85 % selten, nicht kondensierend) |
| Schock | 15 g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g |
Zulassungen
| Ce | |
| Identifizierung | CE-konform |
Normen und Vorschriften
| Luftabstände und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Vorschriften | DIN EN 60947-1 |
Montage
| Montagetyp | Hutschienenmontage |
| Montageanleitung | Siehe Derating-Kurve |
| Montageposition | vertikal oder horizontal |
| Verbindungsmethode | Schraubverbindung |
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Grundgerät |
| Tragschienenmontage möglich (EF003972) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) | Nein |
| Geeignet zur Überwachung von Ventilen (EF007272) | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) | Nein |
| Geeignet zur Überwachung von taktilen Sensoren (EF007271) | Nein |
| Geeignet zur Überwachung von Magnetschaltern (EF007266) | Nein |
| Geeignet zur Überwachung von Näherungsschaltern (EF007267) | Nein |
| Auswertung der Eingänge (EF008245) | sonstige |
| Mit Starteingang (EF003342) | Nein |
| Mit Mutingfunktion (EF004057) | Nein |
| Mit Rückführkreis (EF003343) | Ja |
| Rückfallverzögerung (EF001129) | 0.04 s |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) | 0 |
| Stoppkategorie nach IEC 60204 (EF007498) | sonstige |
| Mit Zulassung für BG BIA (EF004145) | Nein |
| Mit Zulassung nach UL (EF001783) | Nein |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 112.2 mm |
| Tiefe (EF000049) | 114.5 mm |
