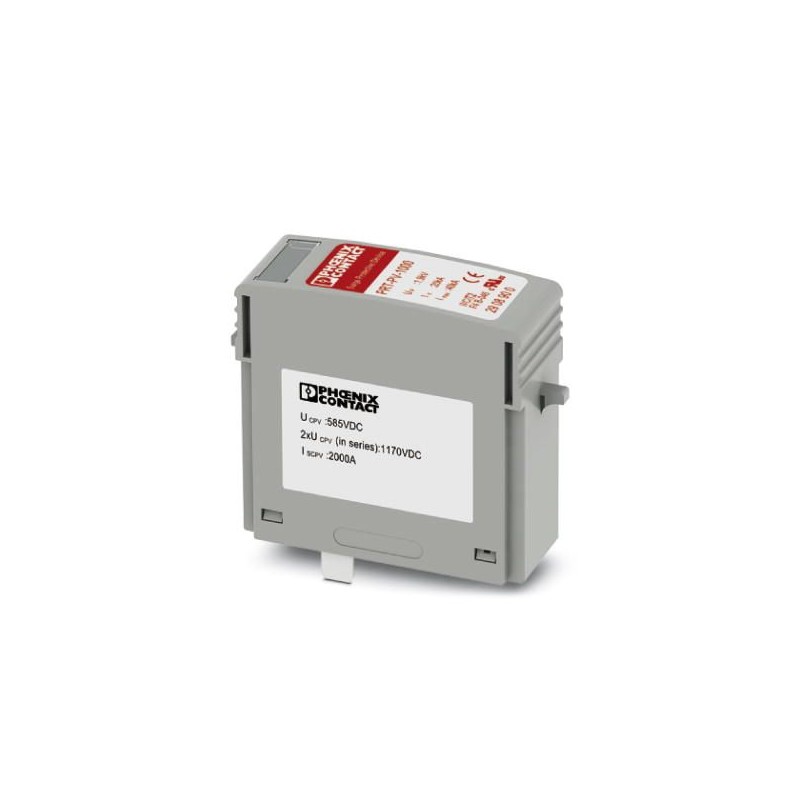

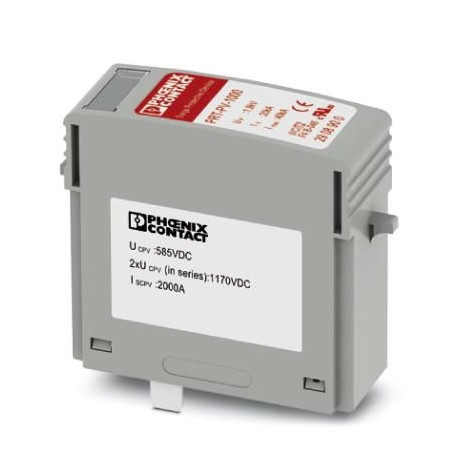

PRT-PV-1000 2908900 PHOENIX CONTACT Scaricatore di sovratensione di tipo 2
PRT-PV-1000
2908900
PHOENIX_CONTACT
Scaricatore di sovratensione di tipo 2
Scaricatore di corrente fulmineo integrato nella scheda principale secondo il tipo 2/classe II per la protezione MPPT di uno o più circuiti elettrici
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento otto mila nove cento |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626354804 |
| Peso per Pezzo (escluso imballaggio) | 77.120 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP00 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Altitudine | ≤ 5000 m (slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 25g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (10-500 Hz/2.5 h/XYZ) |
Generale
| IT tipo di | T2 |
|---|---|
| SPD comportamento di errore | OCM |
| Posizione di installazione | All'interno |
| Accessibilità | Accessibile |
| Posizione di installazione del dispositivo di disconnessione | Interno |
| Tipo di montaggio | Montaggio PCB |
| Colore | traffico grigio RAL 7042 |
| Materiale custodia | PA 6.6-FR |
| Grado di inquinamento | Due |
| Distanza tra live e messa a terra delle parti | 8.2 mm |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | PCB a bordo di un limitatore di sovratensione |
Il circuito di protezione tensione di CC di lato (DC)
| Continua massima tensione di esercizio UCPV | 585 V DC (singolo voce) |
|---|---|
| 1170 V DC (2 connessioni seriali) | |
| Corrente nominale di cortocircuito hoSCPV | Due mila |
| Continuo corrente di esercizio miCPV | < 100 µA |
| Corrente residua ioPE | ≤ 100 µA |
| Consumo energetico in Standby PC | ≤ 125 mVA |
| Corrente nominale di scarica (8/20) µs | 20 kA |
| La massima corrente di scarica mimax(8/20) µs | 40 kA |
| Scarico totale corrente Itotale(8/20) µs | 40 kA |
| Protezione di tensione a livello di Up | ≤ 1.9 kV (singolo voce) |
| ≤ 3.75 kV (2 connessioni seriali) | |
| Tensione residua Ures | ≤ 1.9 kV (min) |
| ≤ 2,4 kV (a 40 kA) | |
| Il tempo di risposta tUn | ≤ 25 ns |
| Resistenza di isolamento Riso | > 5 GΩ (a 500 V DC) |
Indicatore/segnalazione remota
| La funzione di commutazione | normale deterioramento |
|---|---|
| Tensione di esercizio | 30 V AC |
| 30 V DC | |
| Corrente di funzionamento | 1 A AC |
| 1 A DC |
UL specifiche
| SPD Tipo | 4CA |
|---|---|
| Continua massima tensione di esercizio MCOV | 585 V DC (Ld-Ld) |
| Tensione nominale | 485 V DC |
| Modalità di protezione | Ld-Ld |
| Misurato a limitare la tensione MLV | 1900 V |
| Corrente nominale di scarica min | 20 kA |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
