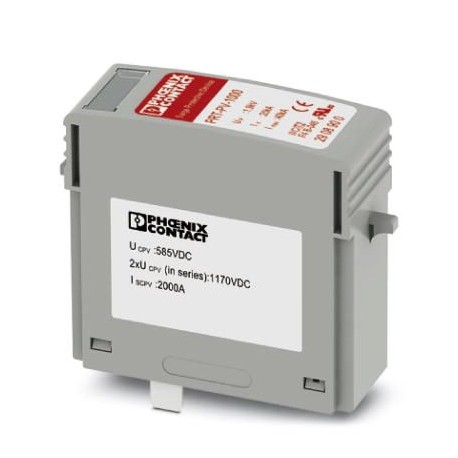

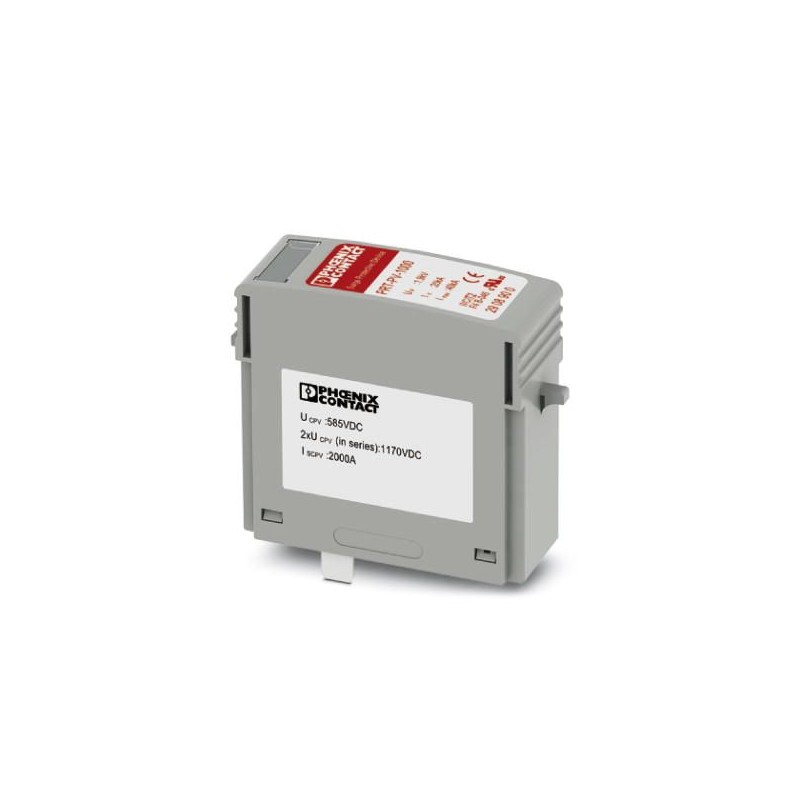

PRT-PV-1000 2908900 PHOENIX CONTACT Typ-2-überspannungsableiter
PRT-PV-1000
2908900
PHOENIX_CONTACT
Typ-2-überspannungsableiter
Blitzschneller Stromableiter, der in die Hauptplatine integriert ist, nach Typ 2/Klasse II für MPPT-Schutz eines oder mehrerer Stromkreise
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert acht tausend neun hundert |
|---|---|
| Verpackungseinheit | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626354804 |
| Gewicht pro Stück (exklusive Verpackung) | 77.120 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP00 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Höhe | ≤ 5000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (10-500 Hz/2,5 h/XYZ) |
Allgemeine
| De Typ | T2 |
|---|---|
| SPD-Ausfall Verhalten | OCM |
| Einbauort | Im inneren |
| Barrierefreiheit | Zugänglich |
| Einbauort von dem Gerät trennen | Interne |
| Montage-Typ | PCB-Montage |
| Farbe | Verkehrs-Grau RAL 7042 |
| Gehäuse material | PA 6.6-FR |
| Grad der Verschmutzung | Zwei |
| Entfernung zwischen live-und geerdeten teilen | 8,2 mm |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | PCB an Bord überspannungsschutz |
Schutzschaltung gleichspannungsseite (DC)
| Maximale kontinuierliche Betriebsspannung UCPV | 585 V DC (single-item) |
|---|---|
| 1170 V DC (2 serielle Anschlüsse) | |
| Kurzschlussstrom ISCPV | Zwei tausend |
| Ununterbrochener Betriebsstrom ichCPV | < 100 µA |
| Fehlerstrom-ichPE | ≤ 100 µA |
| Standby-Stromverbrauch PC | ≤ 125 mVA |
| Die nominalen Entladestrom (8/20) µs | 20 kA |
| Maximale Entladestrom Imax(8/20) µs | 40 kA |
| Insgesamt Entladestrom Iinsgesamt(8/20) µs | 40 kA |
| Überspannungsschutz Stufe Up | ≤ 1.9 kV (einzelnes Element) |
| ≤ 3.75 kV (2 serielle Anschlüsse) | |
| Restspannung Ures | ≤ 1.9 kV (bei ichn) |
| ≤ 2.4 kV (40 kA) | |
| Reaktionszeit tEin | ≤ 25 ns |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
Indikator/remote-Signalisierung
| Schaltfunktion | normal/Verschlechterung |
|---|---|
| Betriebsspannung | 30 V AC |
| 30 V DC | |
| Betriebsstrom | 1 A AC |
| 1 A DC |
UL-Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximum continuous operating voltage MCOV | 585 V DC (Ld-Ld) |
| Nennspannung | 485 V DC |
| Mode Schutz | Ld-Ld |
| Gemessen Begrenzung der Spannung MLV | 1900 V |
| Nennentladestrom In | 20 kA |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
