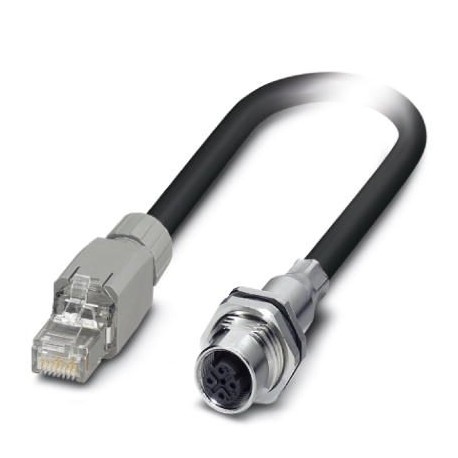

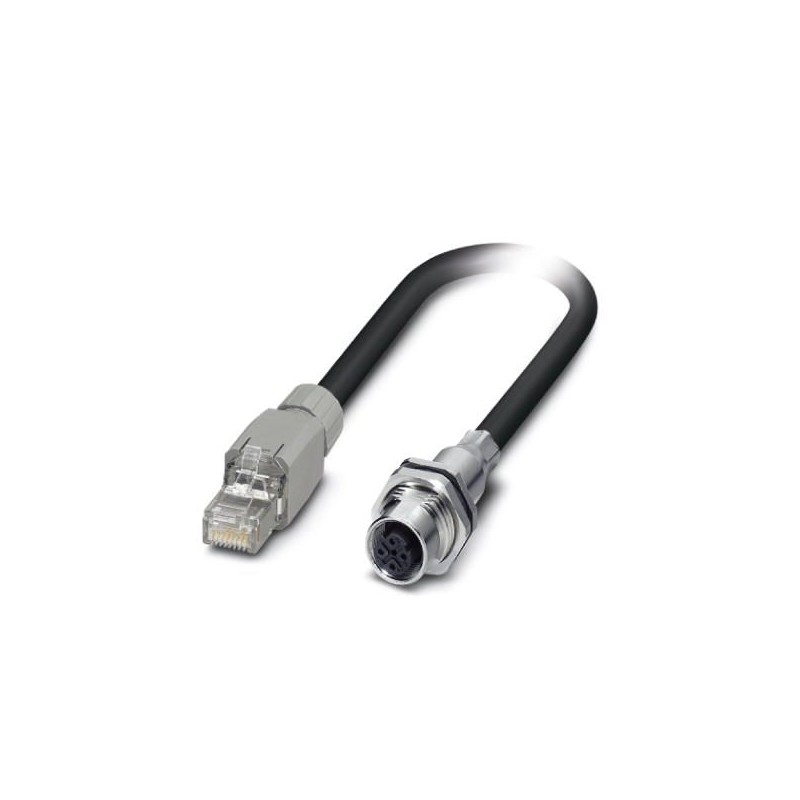

VS-FSDBPS-IP20-937-2,0 1402765 PHOENIX CONTACT Cavo di rete
VS-FSDBPS-IP20-937-2,0
1402765
PHOENIX_CONTACT
Cavo di rete
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1402765 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNGAB - |
| GTIN | 4046356631389 |
| Peso per pezzo (confezione esclusa) | 166,700 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Dati meccanici
| N. poli | 4 |
|---|---|
| Schermato | sì |
| Cicli di manovra | ≥ 100 |
| Diametro cavo | 7,25 mm |
| Uscita cavo | diritto |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Numero uscite cavi | 1 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (connettore / connecttore femmina) |
|---|
Valori caratteristici cavo
| Tipo cavo | Applicazioni ferroviarie PROFINET |
|---|---|
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | ca. 1,5 mm |
| Diametro esterno cavo | 6,6 mm ±0,4 mm |
| Colori filo | bianco-blu, arancione-giallo |
| Guaina esterna, colore | nero RAL 9005 |
| Mezzo trasmissivo | Rame |
| resistenza del conduttore | ≤ 54,4 Ω/km |
| Capacità | ≤ 65 pF (filo-filo ) |
| ≤ 100 pF (filo-schermatura) | |
| Impedenza caratteristica | 100 Ω ±5 Ω (f = 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 73 dB (con 1 MHz) |
| 70 dB (con 4 MHz) | |
| 65 dB (con 10 MHz) | |
| 57 dB (con 31,5 MHz) | |
| 52 dB (con 62,5 MHz) | |
| 48 dB (con 100 MHz) | |
| Attenuazione dell'onda | 2 dB (con 1 MHz) |
| 4,4 dB (con 4 MHz) | |
| 7,4 dB (con 10 MHz) | |
| 14 dB (con 31,5 MHz) | |
| 20 dB (con 62,5 MHz) | |
| 26 dB (con 100 MHz) | |
| Attenuazione di ritorno | 25 dB (con 4 MHz) |
| 30 dB (con 10 MHz) | |
| 30 dB (con 31,5 MHz) | |
| 30 dB (con 62,5 MHz) | |
| 28 dB (con 100 MHz) | |
| Velocità del segnale | 75 c |
| Attenuazione schermatura | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistenza accoppiamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova cavo | 2000 V AC (50 Hz, 5 minuti) |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Guaina esterna, materiale | PE-X |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu argentato |
| Peso del cavo | 70 kg/km |
| Raggio di piegatura minima, fisso | 6 x D |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| Temperatura ambiente (esercizio) | -50 °C ... 90 °C (cavi, posa fissa) |
| -40 °C ... 90 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127060306eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
