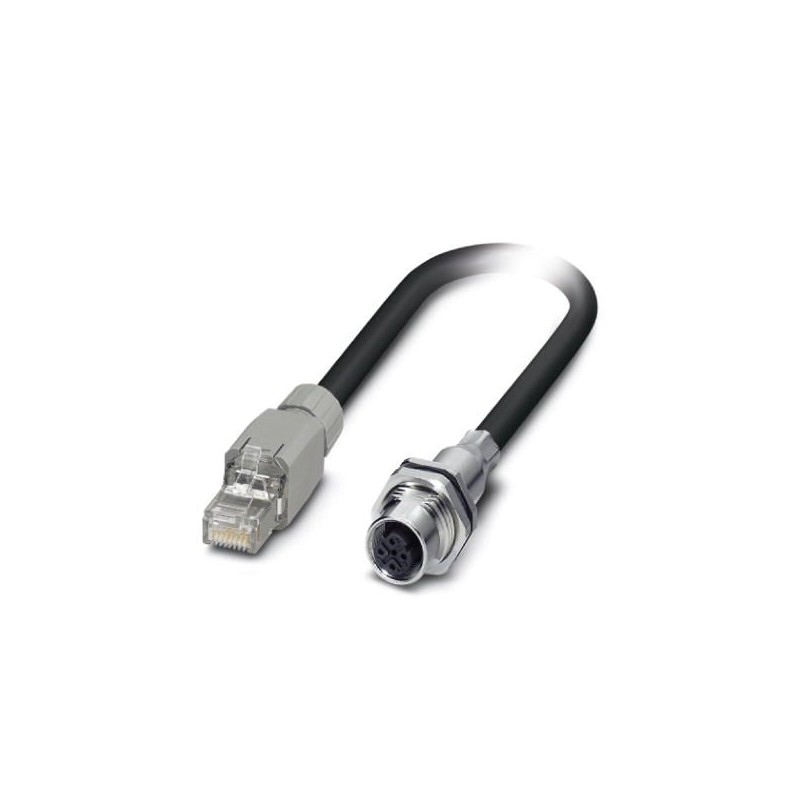

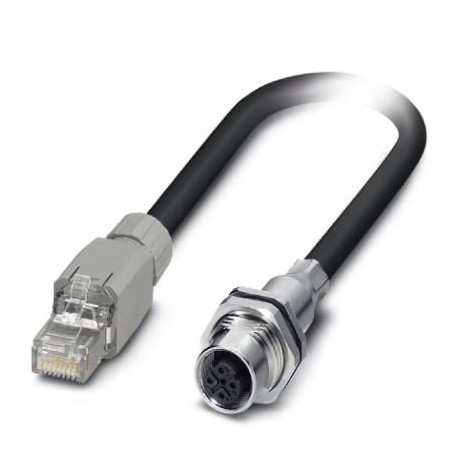

VS-FSDBPS-IP20-937-2,0 1402765 PHOENIX CONTACT Câble de réseau
Référence: VS-FSDBPS-IP20-937-2,0
Code: 1402765
Fabricant: PHOENIX_CONTACT
Description:
Câble de réseau
Câble PROFINET assemblé, CAT5e, blindé, quadruple étoile, AWG 22 (7 fils), noir, montage intégré M12 femelle, montage mural arrière/montage à vis avec filetage M16 vers connecteur mâle RJ45/IP20, longueur 2 m
Catégories:
- Installation de réseaux de communication > Câble de brassage cuivre
- PHOENIX_CONTACT > Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1402765 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356631389 |
| Poids par pièce (hors emballage) | 0,167 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Caractéristiques mécaniques
| Nombre de pôles | 4 |
|---|---|
| Blindé | oui |
| Cycles d'enfichage | ≥ 100 |
| Diamètre du câble | 7,25 mm |
| Sortie du câble | droite |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Nombre de sorties de câble | 1 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (connecteur mâle / femelle) |
|---|
Indications concernant les matériaux
| Gaine extérieure, matériau | PE-X |
|---|---|
| Gaine extérieure, coloris | noir RAL 9005 |
Caractéristiques de ligne
| Type de câble | Applications ferroviaires PROFINET |
|---|---|
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,5 mm |
| Diamètre extérieur du câble | 6,6 mm ±0,4 mm |
| Coloris des fils | blanc-bleu, orange-jaune |
| Gaine extérieure, coloris | noir RAL 9005 |
| Support de transmission | Cuivre |
| Résistance du conducteur | ≤ 54,4 Ω/km |
| Capacité en service | ≤ 65 pF (fil-fil) |
| ≤ 100 pF (fil-blindage) | |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 73 dB (pour 1 MHz) |
| 70 dB (pour 4 MHz) | |
| 65 dB (pour 10 MHz) | |
| 57 dB (pour 31,5 MHz) | |
| 52 dB (pour 62,5 MHz) | |
| 48 dB (pour 100 MHz) | |
| Affaiblissement des ondes | 2 dB (pour 1 MHz) |
| 4,4 dB (pour 4 MHz) | |
| 7,4 dB (pour 10 MHz) | |
| 14 dB (pour 31,5 MHz) | |
| 20 dB (pour 62,5 MHz) | |
| 26 dB (pour 100 MHz) | |
| Affaiblissement de régularité | 25 dB (pour 4 MHz) |
| 30 dB (pour 10 MHz) | |
| 30 dB (pour 31,5 MHz) | |
| 30 dB (pour 62,5 MHz) | |
| 28 dB (pour 100 MHz) | |
| Vitesse du signal | 75 c |
| Effet d'écran | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Résistance de liaison | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tension nominale câble | 300 V AC |
| Tension d'essai câble | 2000 V AC (50 Hz, 5 minutes) |
| Câblage total | Quarte en étoile |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Gaine extérieure, matériau | PE-X |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu argenté |
| Poids du câble | 70 kg/km |
| Rayon de courbure minimum, position fixe | 6 x D |
| Résistance à la propagation des flammes | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
| Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
| -40 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127060306eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
