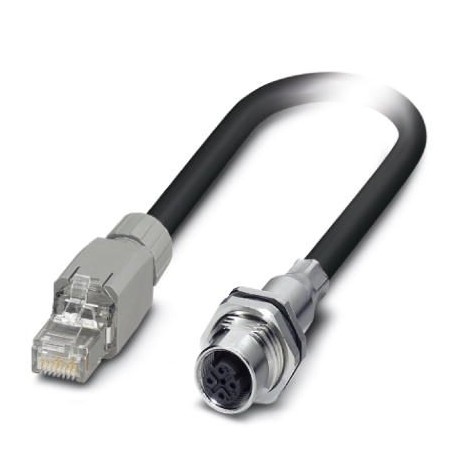

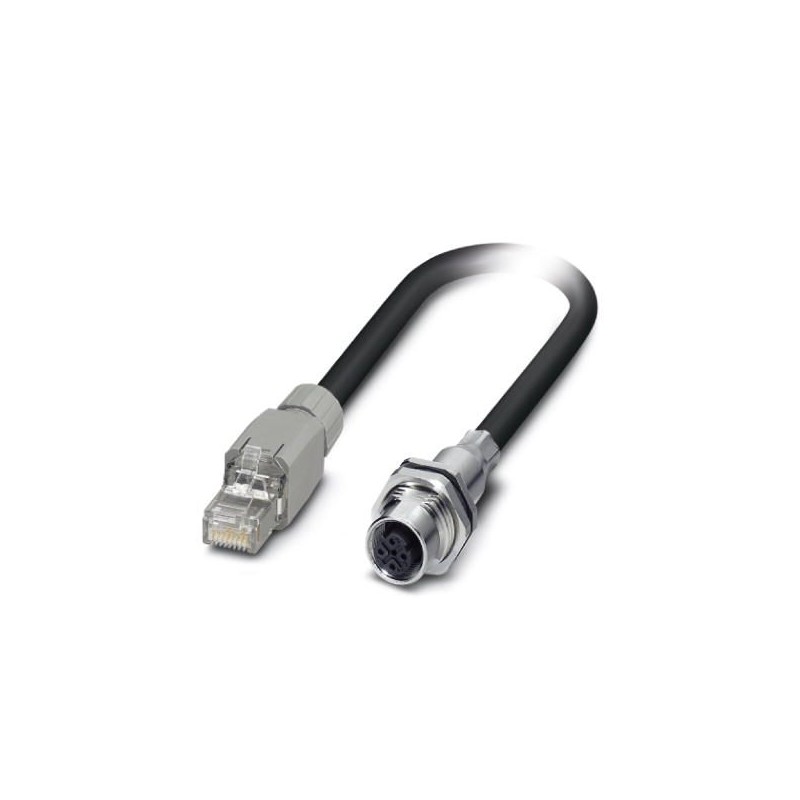

VS-FSDBPS-IP20-937-2,0 1402765 PHOENIX CONTACT Cable de red
VS-FSDBPS-IP20-937-2,0
1402765
PHOENIX_CONTACT
Cable PROFINET confeccionado, CAT5e, apantallado, de cuadretes en estrella, AWG 22 (7 hilos), negro, hembra de montaje incorporado M12, montaje en paredes posteriores/montaje atornillado con rosca M16 a conector macho RJ45/IP20, longitud 2 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1402765 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNGAB - |
| EAN | 4046356631389 |
| Peso por unidad (sin incluir el embalaje) | 166,700 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Datos mecánicos
| Número de polos | 4 |
|---|---|
| Apantallado | sí |
| Ciclos de enchufe | ≥ 100 |
| Diámetro de cable | 7,25 mm |
| Salida de cables | recta |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Número de salidas de cable | 1 |
Valores característicos cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,5 mm |
| Diámetro exterior del cable | 6,6 mm ±0,4 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Envoltura exterior, color | negro RAL 9005 |
| Medio de transmisión | Cobre |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 73 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 57 dB (a 31,5 MHz) | |
| 52 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Amortiguación por ola | 2 dB (con 1 MHz) |
| 4,4 dB (a 4 MHz) | |
| 7,4 dB (a 10 MHz) | |
| 14 dB (a 31,5 MHz) | |
| 20 dB (a 62,5 MHz) | |
| 26 dB (a 100 MHz) | |
| Pérdida de retorno | 25 dB (a 4 MHz) |
| 30 dB (a 10 MHz) | |
| 30 dB (a 31,5 MHz) | |
| 30 dB (a 62,5 MHz) | |
| 28 dB (a 100 MHz) | |
| Velocidad de señales | 75 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Hilo trenzado de Cu plateado |
| Peso del cable | 70 kg/km |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127060306eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1402765-VS-FSDBPS-IP20-937-2,0 | 158 Kbytes |
|
