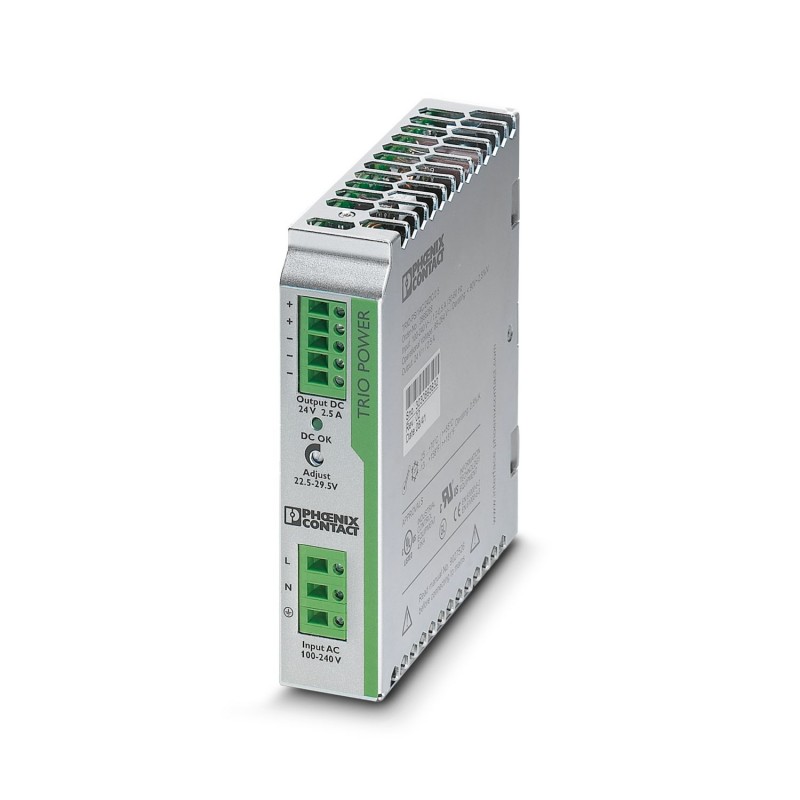

TRIO-PS/1AC/24DC/ 2.5 2866268 PHOENIX CONTACT Alimentatore
TRIO-PS/1AC/24DC/ 2.5
2866268
PHOENIX_CONTACT
Alimentatore
TRIO POWER alimentatore switching primario per montaggio su guida, ingresso: monofase, uscita: 24 V DC/2,5 A
Alimentatore TRIO POWER switching per montaggio su guida, ingresso: monofase, uscita: 24 V DC / 2,5 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Funzionamento AC | |
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
| Range tensione d'ingresso | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Declassamento | < 90 V AC (2,5 %/V) |
| Campo delle tensioni d'ingresso AC | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Resistenza alla tensione max. | 300 V AC |
| Tipo di tensione della tensione di alimentazione | AC |
| Impulso corrente di inserzione | < 15 A |
| Integrale del picco di corrente di inserzione (I2t) | 0,5 A2s |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Tempo di copertura delle interruzioni di rete | > 20 ms (120 V AC) |
| > 100 ms (230 V AC) | |
| Corrente assorbita | 0,95 A (120 V AC) |
| 0,5 A (230 V AC) | |
| Assorbimento di potenza nominale | 97 VA |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Fattore di potenza (cos phi) | 0,72 |
| Tempo di accensione tipico | < 1 s |
| Fusibile d'ingresso | 2 A (ritardato, interno) |
| Prefusibile ammesso | B6 B10 B16 |
| Selezione di un fusibile idoneo per la protezione in ingresso | 6 A ... 16 A (Caratteristica B, C, D, K) |
| Corrente dispersa verso PE | < 3,5 mA |
Dati di uscita
| Efficienza | 86 % (con 230 V AC e valori nominali) |
| Caratteristica di uscita | U/I |
| Tensione di uscita nominale | 24 V DC ±1 % |
| Regolazione tensione di uscita (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 2,5 A (UOUT= 24 V DC) |
| Declassamento | 55 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | < 35 V DC |
| Carico capacitivo massimo | Illimitato |
| Limitazione attiva di corrente | circa 5 A (in caso di cortocircuito) |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 30 mVSS |
| Potenza d'uscita | 60 W |
| Carico nominale picchi di commutazione | < 20 mVSS |
| Max. potenza dissipata a vuoto | 0,8 W |
| Max. potenza dissipata con carico nominale | 10 W |
| Tempo di risposta | < 2 ms (UOUT(10 % ... 90 %)) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
Dati di collegamento
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 9 mm |
| Filettatura | M2,5 |
| Coppia min. | 0,4 Nm |
| Coppia max. | 0,5 Nm |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 9 mm |
| Filettatura | M2,5 |
| Coppia min. | 0,4 Nm |
| Coppia max. | 0,5 Nm |
Segnalazione
| Tipi di segnalazione | LED |
| Indicazione tensione di esercizio | LED verde |
| Uscita segnale | |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT> 21,5 V: LED acceso |
Caratteristiche elettriche
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 2 kV AC (Collaudo) | |
| Tensione di isolamento uscita/PE | 500 V DC (omologazione) |
| Tensione di isolamento ingresso/PE | 2 kV AC (omologazione) |
| 2 kV AC (prova al 100 %) |
Caratteristiche articolo
| Tipo di prodotto | Alimentazione |
| Famiglia di prodotti | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 2054000 h |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Classe di protezione | I (con attacco PE) |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
Dimensioni
| Disegno quotato |  |
| Larghezza | 32 mm |
| Altezza | 130 mm |
| Profondità | 115 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 50 mm / 50 mm |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
Indicazioni materiale
| Materiale custodia | Metallo |
| Materiale della custodia | Lamiera d’acciaio zincata |
| Materiale degli elementi laterali | Alluminio |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normative e prescrizioni
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
Omologazioni
| Omologazione per settore navale | DNV GL (EMC A) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Conformità/Omologazioni | |
| SIL secondo IEC 61508 | 0 |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 8 kV (Grado severità collaudo 4) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 1 GHz ... 2 GHz |
| Forza del campo di prova | 10 V/m |
| Frequenza | 2 GHz ... 3 GHz |
| Forza del campo di prova | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 1 kV (Grado severità collaudo 2 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 0,5 kV (Grado severità collaudo 1 - asimmetrico) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Osservazioni | Criterio A |
| Criterio A | |
| Tensione | 3 V (Grado severità collaudo 2) |
| 3 V (Grado severità collaudo 2) | |
| Influenza condotta | |
| Frequenza | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Osservazioni | Criterio A |
| Criterio A | |
| Tensione | 3 V (Grado severità collaudo 2) |
| 3 V (Grado severità collaudo 2) | |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 22.5 V |
| max. corrente d'uscita 1 (EF008284) | 2.5 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 2.5 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 97 VA |
| potenza erogata (EF003034) | 60 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 32 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 115 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
