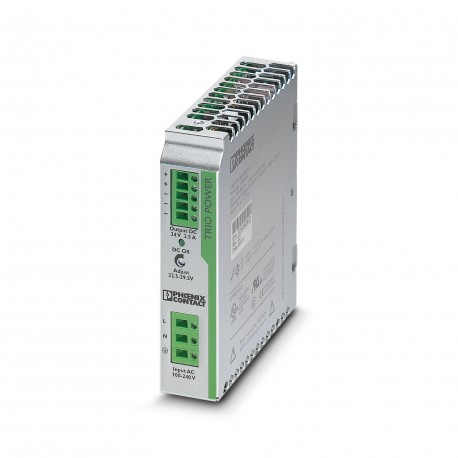

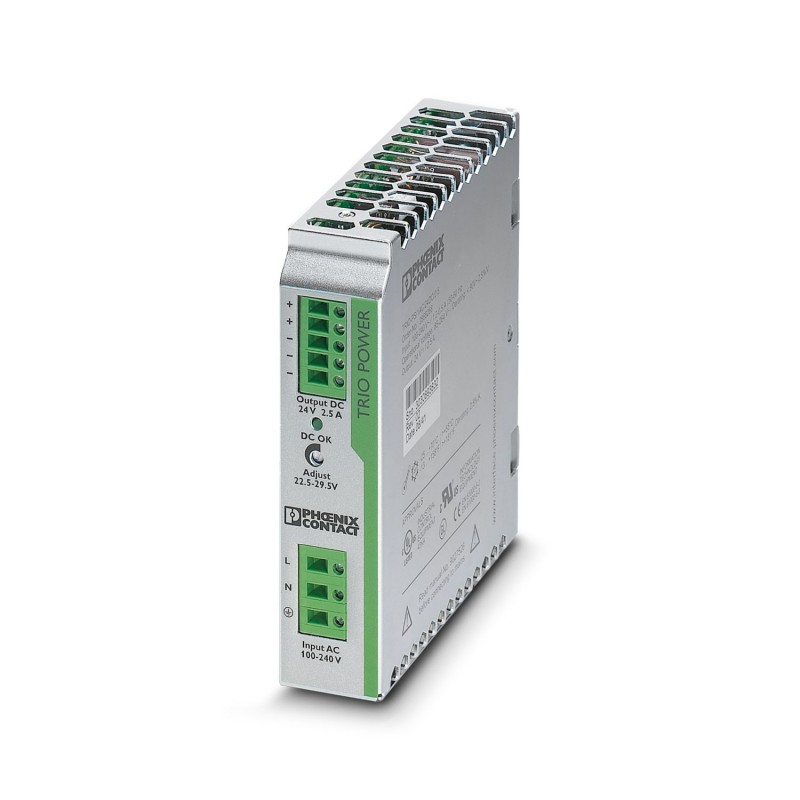

TRIO-PS/1AC/24DC/ 2.5 2866268 PHOENIX CONTACT Alimentation
TRIO-PS/1AC/24DC/ 2.5
2866268
PHOENIX_CONTACT
Alimentation
TRIO POWER Alimentation primaire à découpage pour montage sur rail, entrée : monophasé, sortie : 24 V DC/2,5 A
Alimentation TRIO POWER à découpage primaire pour montage sur profilé, entrée : monophasée, sortie : 24 V DC / 2,5 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement AC | |
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
| Plage de tension d'entrée | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Déclassement | < 90 V AC (2,5 %/V) |
| Plage de tension d'entrée AC | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Rigidité diélectrique max. | 300 V AC |
| Type de tension de la tension d'alimentation | AC |
| Choc de courant d'appel | < 15 A |
| Intégrale de courant d'appel (I2t) | 0,5 A2s |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Durée de pontage en cas de panne de courant | > 20 ms (120 V AC) |
| > 100 ms (230 V AC) | |
| Courant absorbé | 0,95 A (120 V AC) |
| 0,5 A (230 V AC) | |
| Consommation nominale | 97 VA |
| Circuit de protection | Protection contre les transitoires; Varistance |
| Facteur de puissance (cos phi) | 0,72 |
| Temps d'enclenchement typique | < 1 s |
| Fusible d'entrée | 2 A (temporisé, intérieur) |
| Fusible de puissance homologué | B6 B10 B16 |
| Sélection du fusible approprié pour la protection d'entrée | 6 A ... 16 A (Caractéristique B, C, D, K) |
| Courant de décharge vers PE | < 3,5 mA |
Données de sortie
| Rendement | 86 % (à 230 V AC et aux valeurs nominales) |
| Caractéristique de sortie | U/I |
| Tension de sortie nominale | 24 V DC ±1 % |
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 2,5 A (UOUT= 24 V DC) |
| Déclassement | 55 °C ... 70 °C (2,5 %/K) |
| Résistance à l'alimentation de retour | 35 V DC |
| Protection contre la surtension à la sortie (OVP) | < 35 V DC |
| Charge capacitive max. | Illimité |
| Limitation de courant active | env. 5 A (en cas de court-circuit) |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 30 mVCC |
| Puissance de sortie | 60 W |
| Pointes de commutation charge nominale | < 20 mVCC |
| Puissance dissipée à vide maximale | 0,8 W |
| Puissance dissipée charge nominale max. | 10 W |
| Temps d'établissement | < 2 ms (UOUT(10 % ... 90 %)) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 9 mm |
| Filetage vis | M2,5 |
| Couple de serrage min. | 0,4 Nm |
| Couple de serrage max. | 0,5 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 9 mm |
| Filetage vis | M2,5 |
| Couple de serrage min. | 0,4 Nm |
| Couple de serrage max. | 0,5 Nm |
Signalisation
| Modes de signalisation | LED |
| Témoin de présence de la tension de service | LED verte |
| Sortie de signal | |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT> 21,5 V : DEL allumée |
Propriétés électriques
| Tension d'isolement entrée / sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 500 V DC (homol. du type) |
| Tension d'isolement entrée/PE | 2 kV AC (homol. du type) |
| 2 kV AC (contrôle indiv.) |
Propriétés du produit
| Type de produit | Alimentation électrique |
| Gamme de produits | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 2054000 h |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Classe de protection | I (avec connexion PE) |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
Dimensions
| Dessin coté |  |
| Largeur | 32 mm |
| Hauteur | 130 mm |
| Profondeur | 115 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Protégée par vernis | non |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Version du boîtier | Tôle d'acier galvanisée |
| Version des éléments latéraux | Aluminium |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Choc | 15g toutes directions, selon CEI 60068-2-27 |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normes et spécifications
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
Homologations
| Homologation construction navale | DNV GL (EMC A) |
| Homologations UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Conformité/homologations | |
| SIL selon CEI 61508 | 0 |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV (Sévérité de contrôle 4) |
| Décharge dans l'air | 8 kV (Sévérité de contrôle 3) |
| Remarque | Critère A |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1 GHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 2 GHz ... 3 GHz |
| Intensité de champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 4 kV (Sévérité de contrôle 4 - asymétrique) |
| Sortie | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 1 kV (Sévérité de contrôle 2 - symétrique) |
| 2 kV (Sévérité de contrôle 3 - asymétrique) | |
| Sortie | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| Plage de fréquence | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Remarque | Critère A |
| Critère A | |
| Tension | 3 V (Sévérité de contrôle 2) |
| 3 V (Sévérité de contrôle 2) | |
| Perturbations conduites | |
| Plage de fréquence | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Remarque | Critère A |
| Critère A | |
| Tension | 3 V (Sévérité de contrôle 2) |
| 3 V (Sévérité de contrôle 2) | |
| Chutes de tension | |
| Normes/Prescriptions | EN 61000-4-11 |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA |
| 1ere tension de sortie (EF006792) | 22.5 V |
| Courant de sortie max. 1 (EF008284) | 2.5 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 2.5 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 85 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 100 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 97 VA |
| Puissance dissipée (EF003034) | 60 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 32 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 115 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
