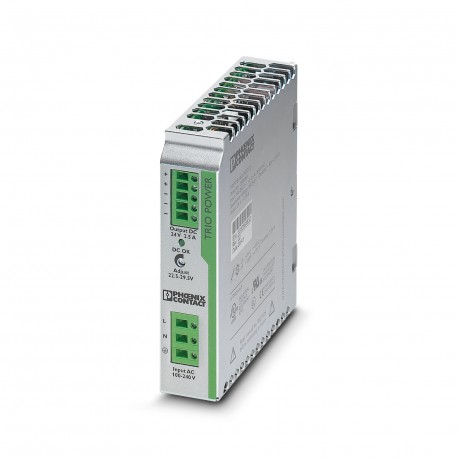

TRIO-PS/1AC/24DC/ 2.5 2866268 PHOENIX CONTACT Fuente de alimentación conmutada en primario TRIO POWER para m..
TRIO-PS/1AC/24DC/ 2.5
2866268
PHOENIX_CONTACT
Fuente de alimentación conmutada en primario TRIO POWER para montaje sobre carril, entrada: monofásica, salida: 24 V DC/2,5 A
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento AC | |
| Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
| Rango de tensión de entrada | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Derating | < 90 V AC (2,5 %/V) |
| Margen de tensión de entrada AC | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Rigidez dieléctrica máxima | 300 V AC |
| Tipo de tensión de la tensión de alimentación | CA |
| Extracorriente de cierre | < 15 A |
| Integral de corriente de irrupción (I2t) | 0,5 A2s |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Tiempo de puenteo de fallo de red | > 20 ms (120 V AC) |
| > 100 ms (230 V AC) | |
| Absorción de corriente | 0,95 A (120 V AC) |
| 0,5 A (230 V AC) | |
| Potencia nominal absorbida | 97 VA |
| Circuito de protección | Protección contra sobretensiones transitorias; Varistor |
| Factor de potencia (cos phi) | 0,72 |
| Tiempo de conexión típico | < 1 s |
| Fusible de entrada | 2 A (Lento, interno) |
| Fusible previo admitido | B6 B10 B16 |
| Selección del fusible adecuado para la protección de entrada | 6 A ... 16 A (Característica B, C, D, K) |
| Corriente de derivación a tierra (PE) | < 3,5 mA |
Datos de salida
| Rendimiento | 86 % (con 230 V AC y valores nominales) |
| Característica de salida | U/I |
| Tensión nominal de salida | 24 V DC ±1 % |
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 2,5 A (UOUT= 24 V DC) |
| Derating | 55 °C ... 70 °C (2,5 %/K) |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión en la salida (OVP) | < 35 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | Aprox. 5 A (en caso de cortocircuito) |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 30 mVPP |
| Potencia de salida | 60 W |
| Puntas de conexión Carga nominal | < 20 mVPP |
| Disipación máxima de circuito abierto | 0,8 W |
| Disipación de carga nominal máxima | 10 W |
| Tiempo de ascenso | < 2 ms (UOUT(10 % ... 90 %)) |
| Posibilidad de conexión en paralelo | sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M2,5 |
| Par de apriete mín. | 0,4 Nm |
| Par de apriete máx. | 0,5 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M2,5 |
| Par de apriete mín. | 0,4 Nm |
| Par de apriete máx. | 0,5 Nm |
Señalización
| Tipo de señalización | LED |
| Indicación de la tensión de servicio | LED verde |
| Salida de señal | |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT> 21,5 V: LED encendido |
Propiedades eléctricas
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Tensión de aislamiento salida/PE | 500 V DC (ensayo de tipo) |
| Tensión de aislamiento entrada/PE | 2 kV AC (ensayo de tipo) |
| 2 kV AC (ensayo indiv.) |
Propiedades del artículo
| Tipo de producto | Fuente de alimentación |
| Familia de productos | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 2054000 h |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Clase de protección | I (con conexión PE) |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 32 mm |
| Altura | 130 mm |
| Profundidad | 115 mm |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 0 mm / 0 mm |
| Distancia de montaje arriba/abajo | 50 mm / 50 mm |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Con pintura de protección | no |
Datos del material
| Material de la carcasa | Metal |
| Ejecución de las carcasas | Chapa de acero galvanizada |
| Ejecución de los elementos laterales | Aluminio |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normas y especificaciones
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
Homologaciones
| Homologación para la construcción naval | DNV GL (EMC A) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Conformidad/Homologaciones | |
| SIL según IEC 61508 | 0 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 8 kV (Severidad del ensayo 4) |
| Descarga en el aire | 8 kV (Severidad del ensayo 3) |
| Observación | Criterio A |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1 GHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 2 GHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 4 kV (Severidad del ensayo 4, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Observación | Criterio A |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 1 kV (Severidad del ensayo 2, simétrica) |
| 2 kV (Severidad del ensayo 3, asimétrica) | |
| Salida | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Observación | Criterio A |
| Criterio A | |
| Tensión | 3 V (Severidad del ensayo 2) |
| 3 V (Severidad del ensayo 2) | |
| Perturbaciones conducidas | |
| Gama de frecuencias | 10 kHz ... 15 kHz |
| 10 kHz ... 15 kHz | |
| Observación | Criterio A |
| Criterio A | |
| Tensión | 3 V (Severidad del ensayo 2) |
| 3 V (Severidad del ensayo 2) | |
| Caídas de tensión | |
| Normas/especificaciones | EN 61000-4-11 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA |
| 1ª tensión de salida (EF006792) | 22.5 V |
| Corriente máxima de salida 1 (EF008284) | 2.5 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 2.5 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 85 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 100 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 97 VA |
| Potencia suministrada (EF003034) | 60 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 130 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 32 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 115 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2866268-TRIO-PS/1AC/24DC/ 2.5 | 126 Kbytes |
|
