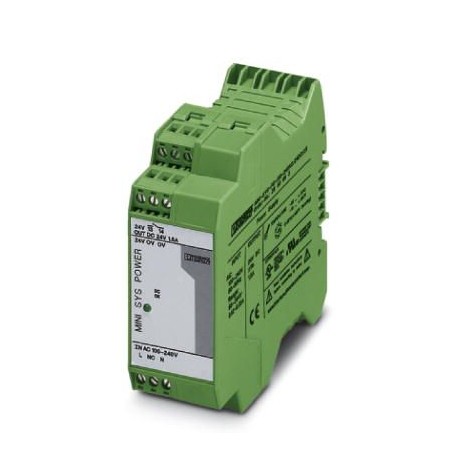

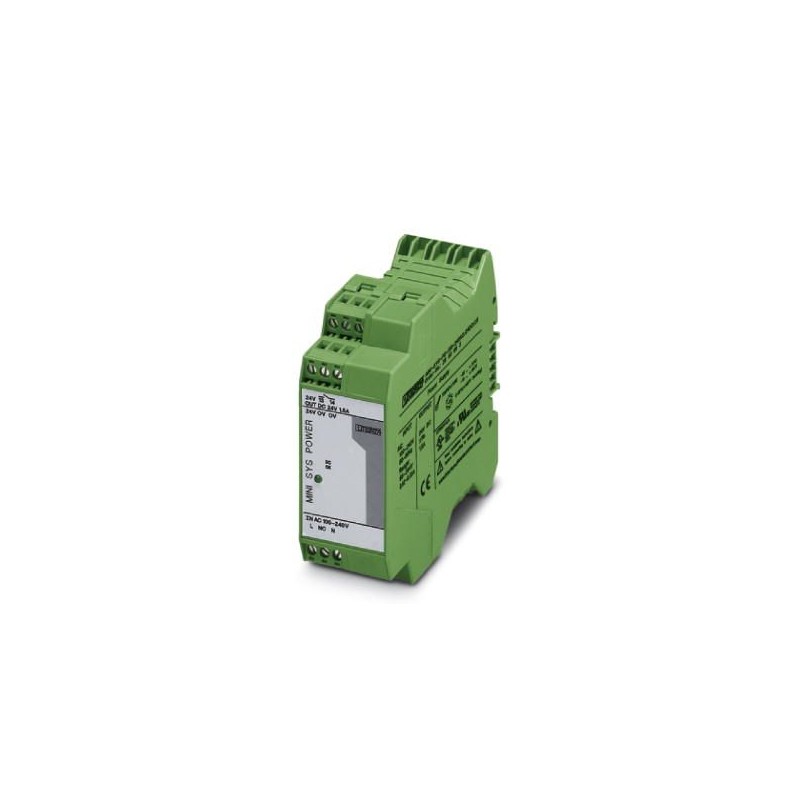

MINI-SYS-PS-100-240AC/24DC/1.5 2866983 PHOENIX CONTACT Alimentatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MINI-SYS-PS-100-240AC/24DC/1.5 2866983 PHOENIX CONTACT Alimentatore

MINI-SYS-PS-100-240AC/24DC/1.5

2866983

PHOENIX_CONTACT

Alimentatore

Per le nuove installazioni, utilizzare i seguenti elementi: 2904614
MINI POWER alimentatore switching primario per montaggio su guida, ingresso: monofase, uscita: 24 V DC/1,5 A

Maggiori dettagli


Alimentatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: QUINT4-SYS-PS/1AC/24DC/2.5/SC 2904614

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2866983
Pezzi/conf.1 PZ
Sales keyCMPM13 -
Pagina catalogoPagina 234 (C_4_2017)
GTIN4017918960650
Peso per pezzo (confezione esclusa)250,000 g
Numero tariffa doganale85044030
Paese di origineCN (Cina)

Dimensioni

Larghezza35 mm
Altezza99 mm
Profondità95 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Umidità dell'aria massima consentita (funzionamento)≤ 95 % (a 25 °C, nessuna condensa)
Classe di climatizzazione3K3 (a norma EN 60721)
Grado d'inquinamento2

Dati d'ingresso

Intervallo tensione in entrata100 V AC ... 240 V AC
Range tensione d'ingresso85 V AC ... 264 V AC
Range di frequenze AC45 Hz ... 65 Hz
Corrente assorbita (a carico nominale)0,75 A (120 V AC)
0,45 A (230 V AC)
Assorbimento di potenza nominale90 VA
Impulso corrente di inserzione< 15 A (0,6 A2s)
Tempo di copertura guasto sulla retetip. 35 ms (120 V AC)
tip. 150 ms (230 V AC)
Fusibile d'ingresso3,15 A (ritardato, interno)
Scelta dei fusibili adatti6 A ... 16 A (Caratteristica B, C, D, K)
Nome protezioneProtezione contro le sovratensioni dei transienti
Circuito/componente di protezioneVaristore

Dati d'uscita

Tensione di uscita nominale24 V DC ±1 %
Corrente nominale di uscita (IN)1,5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)2 A (-25 °C ... 40 °C in modo permanente)
Derating60 °C ... 70 °C (2,5 % / K)
Collegamento in parallelosì, per ridondanza e incremento potenza.
Su connettore per guide di supporto massimo 2 apparecchi per ridondanza.
Possibilità di collegamento in serieNo
Resistenza alimentazione di ritorno35 V DC
Protezione contro la sovratensione sull'uscita< 30 V DC
Carico capacitivo massimoIllimitato
Scostamento regolazione< 1 % (variazione di carico statica 10 % ... 90 %)
< 3 % (variazione di carico dinamica 10 % ... 90 %)
< 0,1 % (variazione tensione in ingresso ±10 %)
Ripple residuo< 40 mVSS(20 MHz)
Potenza d'uscita36 W
Tempo di accensione tipico< 0,5 s
Picchi di commutazione a vuoto< 20 mVSS(20 MHz)
Carico nominale picchi di commutazione< 20 mVSS(20 MHz)
Max. potenza dissipata a vuoto1,5 W
Max. potenza dissipata con carico nominale6,5 W

Generalità

Peso netto0,25 kg
Indicazione tensione di esercizioLED verde
Efficienza> 84 % (con 230 V AC e valori nominali)
Tensione di isolamento ingresso/uscita4 kV (omologazione)
3 kV (Collaudo)
Classe di protezioneII (in quadro elettrico chiuso)
Grado di protezioneIP20
MTBF (IEC 61709, SN 29500)> 2789000 h (40 °C)
Posizione d'installazioneGuida di supporto orizzontale NS 35, EN 60715
Indicazione per il montaggioaffiancabile: orizzontale 0 mm, verticale 50 mm

Dati di collegamento ingresso

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.12
Lunghezza di spelatura7 mm
FilettaturaM3

Dati di collegamento uscita

CollegamentoMorsetto a vite estraibile
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.12
Lunghezza di spelatura7 mm
FilettaturaM3

Segnalazione dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore AWG min.24
Sezione conduttore AWG max.12
FilettaturaM3

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Emissione disturbiEN 55011 (EN 55022)
Immunità ai disturbiEN 61000-6-2:2005
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
Scarica contatti6 kV
Norme/DisposizioniEN 61000-4-3
Frequenza80 MHz ... 2 GHz
Forza del campo di prova10 V/m
Norme/DisposizioniEN 61000-4-4
OsservazioniCriterio B
Norme/DisposizioniEN 61000-6-3
EN 61000-4-6
Frequenza0,15 MHz ... 80 MHz
Tensione10 V
Norme/DisposizioniEN 61000-4-11
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
Sicurezza elettrica a normaEN 60950-1/VDE 0805 (SELV)
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenzaEN 50178/VDE 0160 (PELV)
Riferimento normativo – Bassa tensione di protezioneEN 60950-1 (SELV) e EN 60204 (PELV)
EN 60204 (PELV)
Separazione sicura a normaDIN VDE 0100-410
Riferimento normativo - Limitazione delle armoniche riflesse in reteEN 61000-3-2
Omologazioni ULUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Urti18 ms, 30g in ogni direzione (secondo IEC 60068-2-27)
Vibrazioni (funzionamento)< 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Applicazioni ferroviarieEN 50121-4

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni;
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
