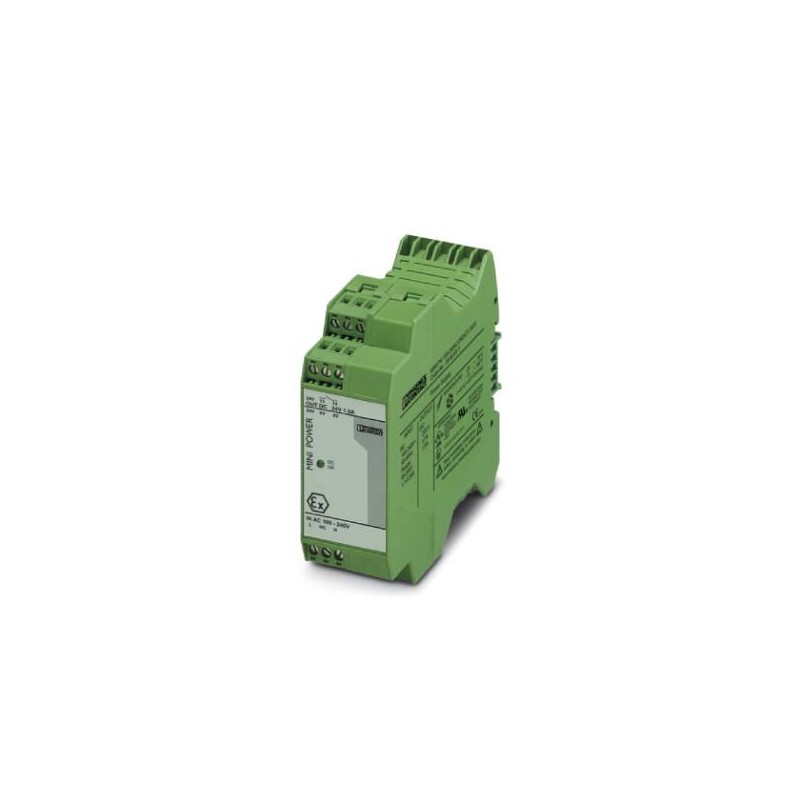

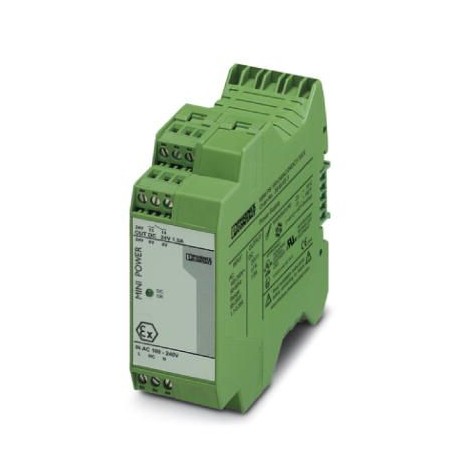

MINI-PS-100-240AC/24DC/1.5/EX 2866653 PHOENIX CONTACT Alimentatore
MINI-PS-100-240AC/24DC/1.5/EX
2866653
PHOENIX_CONTACT
Alimentatore
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866653 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPM13 - |
| Pagina catalogo | Pagina 237 (C_4_2017) |
| GTIN | 4046356147989 |
| Peso per pezzo (confezione esclusa) | 250,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 100 % (Condensa consentita) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
|---|---|
| Range tensione d'ingresso | 85 V AC ... 264 V AC |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Corrente assorbita (a carico nominale) | 0,75 A (120 V AC) |
| 0,45 A (230 V AC) | |
| Assorbimento di potenza nominale | 88 VA |
| Impulso corrente di inserzione | < 15 A (tip.) |
| Tempo di copertura guasto sulla rete | tip. 35 ms (120 V AC) |
| tip. 150 ms (230 V AC) | |
| Fusibile d'ingresso | 3,15 A (ritardato, interno) |
| Scelta dei fusibili adatti | 6 A ... 16 A (AC: Caratteristica B, C, D, K) |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC ±1 % |
|---|---|
| Corrente nominale di uscita (IN) | 1,5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 2 A (-25 °C ... 40 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | 35 V DC |
| Ripple residuo | < 40 mVSS(con valori nominali) |
| Potenza d'uscita | 36 W |
| Tempo di accensione tipico | < 0,5 s |
| Carico nominale picchi di commutazione | < 20 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | 1,5 W |
| Max. potenza dissipata con carico nominale | 6,5 W |
Generalità
| Peso netto | 0,25 kg |
|---|---|
| Efficienza | > 84 % (con 230 V AC e valori nominali) |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 3 kV AC (Collaudo) | |
| Tensione di isolamento ingresso/PE | 4 kV AC (omologazione) |
| 3 kV AC (Collaudo) | |
| Classe di protezione | II (in quadro elettrico chiuso) |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 2789000 h (40 °C) |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Filettatura | M3 |
Segnalazione dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Filettatura | M4 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Norme/Disposizioni | EN 60079-0 |
| Attacco a norma | CUL |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) e EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applicazioni ferroviarie | EN 50121-4 |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
