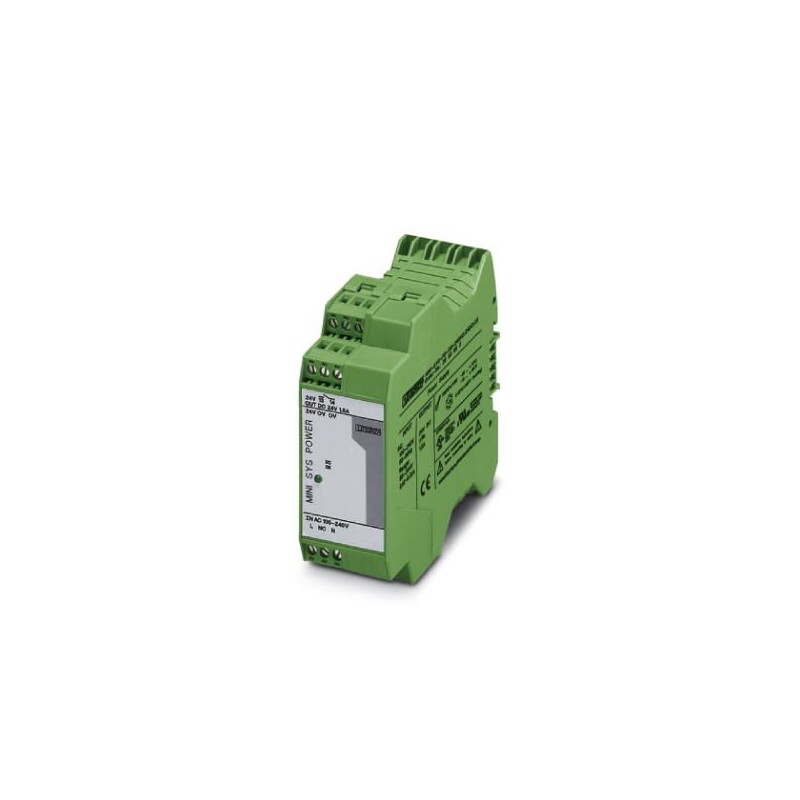

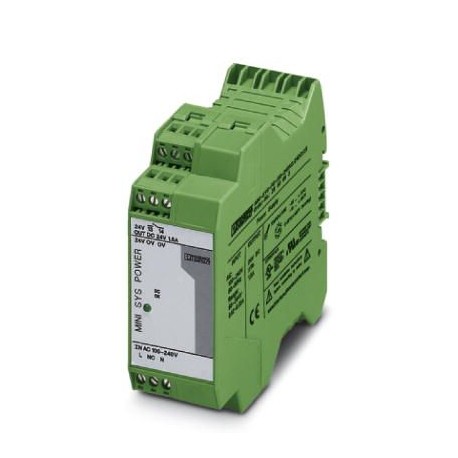

MINI-SYS-PS-100-240AC/24DC/1.5 2866983 PHOENIX CONTACT Alimentation
MINI-SYS-PS-100-240AC/24DC/1.5
2866983
PHOENIX_CONTACT
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2866983 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 234 (C-4-2017) |
| GTIN | 4017918960650 |
| Poids par pièce (hors emballage) | 0,250 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Courant absorbé | 0,75 A (120 V AC) |
| 0,45 A (230 V AC) | |
| Consommation nominale | 90 VA |
| Choc de courant d'enclenchement | < 15 A (0,6 A2s) |
| Protection contre microcoupures | typ. 35 ms (120 V AC) |
| typ. 150 ms (230 V AC) | |
| Fusible d'entrée | 3,15 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Courant nominal de sortie (IN) | 1,5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 2 A (-25 °C ... 40 °C permanent) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | Oui, pour la redondance et l'augmentation de la puissance. Au maximum 2 appareils pour la redondance sur le connecteur de profilé. |
| Connectabilité en série | Non |
| Résistance à l'alimentation de retour | 35 V DC |
| Protection antisurtension en sortie | < 30 V DC |
| Charge capacitive max. | Illimité |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 3 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 40 mVCC(20 MHz) |
| Puissance de sortie | 36 W |
| Temps d'enclenchement typique | < 0,5 s |
| Pointes de commutation à vide | < 20 mVCC(20 MHz) |
| Pointes de commutation charge nominale | < 20 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 1,5 W |
| Puissance dissipée charge nominale max. | 6,5 W |
Généralités
| Poids net | 0,25 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 84 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV (homologation du type) |
| 3 kV (Contrôle individuel) | |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 2789000 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) et EN 60204 (PELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2866983-MINI-SYS-PS-100-240AC/24DC/1.5 | 133 Kbytes |
|
