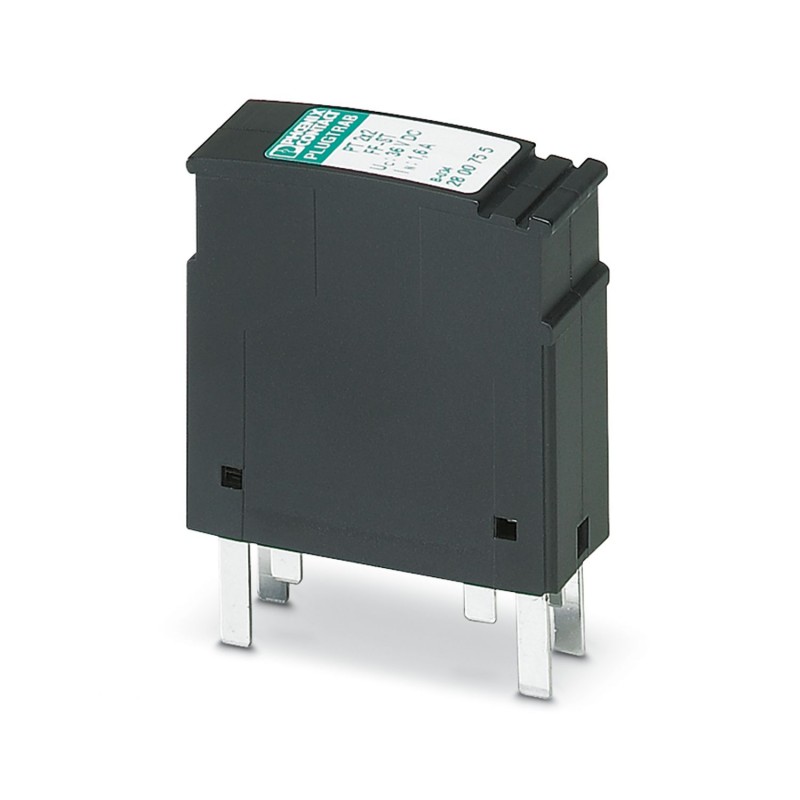

PT 2X2-FF-ST 2800755 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 2X2-FF-ST
2800755
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
PLUGTRAB, protezione contro le sovratensioni a innesto per bus di campo di fondazione
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800755 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 161 (C_4_2017) |
| GTIN | 4046356637077 |
| Peso per pezzo (confezione esclusa) | 24,995 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| N. poli | 5 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 32 V DC |
| Massima tensione permanente UC | 36 V DC |
| Corrente di dimensionamento | 1,6 A |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 5 µA (con PT 4-BE) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 100 A |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 100 A |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 75 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 1,3 kV (con PT 4-BE) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 75 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 75 V (C3 - 25 A) |
| Livello di protezione Up(conduttore-terra) | ≤ 1,3 kV (C1 - 1,5 kV) |
| ≤ 1,3 kV (C2 - 9 kV) | |
| ≤ 1,3 kV (D1 - 500 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Resistenza in serie | ≤ 1 Ω |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C3 - 25 A |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| D1 - 500 A |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caratteristica | Valore |
|---|---|
| tensione nominale AC (EF008798) | 32 V |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800755-PT 2X2-FF-ST | 118 Kbytes |
|
