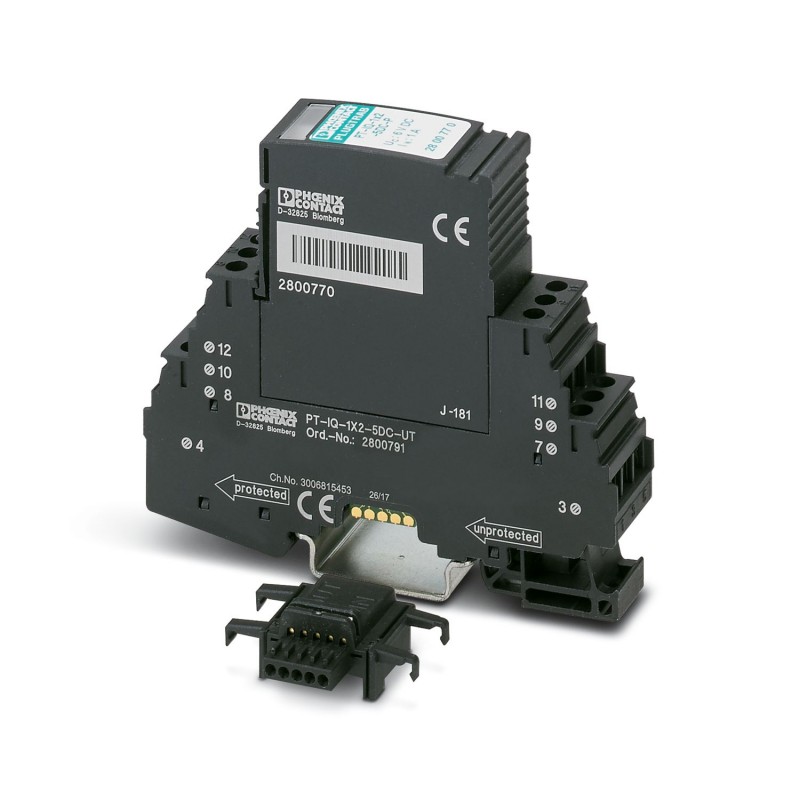

PT-IQ-1X2-5DC-UT 2800791 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
PT-IQ-1X2-5DC-UT
2800791
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Protezione contro la sovratensione, composta da spina estraibile ed elemento base, con indicatore di stato integrato a più livelli sul modulo per un circuito del segnale libero da potenziale di terra a 2 fili. Utilizzabile nei circuiti di sicurezza fino a SIL 3.
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | |
| Nota | La trasmissione a distanza e l'alimentazione di tensione del connettore bus per guida DIN vengono realizzate tramite inserimento a scatto del modulo sul connettore bus per guida DIN. |
| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | PLUGTRAB IQ |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico, a più livelli |
| Coppia di fili per modulo | 1 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 5 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 17,7 mm |
| Altezza | 91,1 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 1 TE |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale custodia | PA 6.6 |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Massima tensione permanente UC | 6 V DC |
| 4 V AC | |
| Corrente nominale | 1000 mA (40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 2 mA (nel circuito di segnale) |
| Corrente conduttori di terra IPE | ≤ 2 µA (per circuito di segnale) |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Livello di protezione Up(conduttore-conduttore) | ≤ 85 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 140 V (C2 - 10 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 50 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 600 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 800 V (C2 - 10 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 100 A) | |
| Livello di protezione Upstatico (conduttore-conduttore) | ≤ 26 V (C1 - 1 kV / 500 A) |
| ≤ 70 V (C2 - 10 kV / 5 kA) | |
| ≤ 30 V (C2 - 10 kA) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (≤ 40 kHz / 150 Ω) |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 300 kHz |
| Capacità (filo-terra) | tip. 7,5 nF |
| Resistenza per percorso | 1,2 Ω ±5 % |
| Segnalazione protezione contro le sovratensioni guasta | ottico, a più livelli |
| Prefusibile necessario massimo | 1 A (FF) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 50 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Tempo di reset impulso (conduttore-conduttore) | ≤ 10 ms |
| Tempo di reset impulso (conduttore-terra) | ≤ 10 ms |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 4000 m (s.l.m.) |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 + A1:2008, modificato |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2001 + A1:2009 |
| Norme/disposizioni | EN 61000-6-3 |
| Nota | 2007 + A1:2011 |
| Norme/disposizioni | EN 61000-6-2 |
| Nota | 2005 |
| Tipo di montaggio | Guida di supporto: 35 mm |
