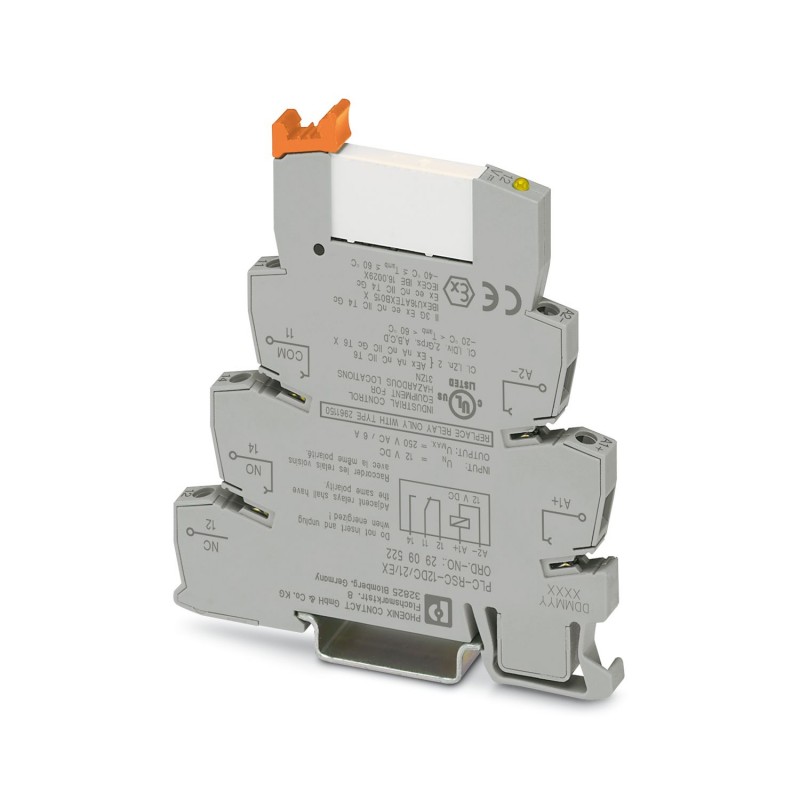

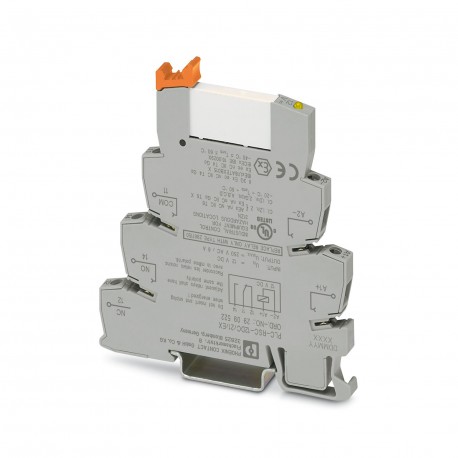

PLC-RSC-12DC/21/EX 2909522 PHOENIX CONTACT Modulo portarelè
PLC-RSC-12DC/21/EX
2909522
PHOENIX_CONTACT
10
Modulo portarelè
PLC-INTERFACE, costituito da una morsettiera di base per il montaggio su una guida da 6,2 mm con collegamento a vite e relè miniaturizzato a innesto con contatto di potenza da 6 A, 1 contatto commutato, tensione di ingresso di 12 V DC. Omologato secondo ATEX/IECEx (zona 2) e zona Ex classe I, div. 2.
PLC-INTERFACE, composta da morsetto base montabile su guida da 6,2 mm con connessione a vite e relè in miniatura a innesto con contatto di potenza 6 A, 1 contatto di scambio, tensione di ingresso 12 V DC. Omologata secondo ATEX/IECEx (zona 2) e zona Ex Class I, Div. 2.
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Limitazione dell'uso | |
| Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
| Tipo di prodotto | Modulo relè |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Classe I, Division 2 |
| zone a potenziale rischio di esplosione | |
| Funzionamento | 100 % ED |
| Vita meccanica | 2x 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 01.08.2024 |
| Revisione articolo | 02 |
| Caratteristiche di isolamento: Norme / Disposizioni | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Potenza dissipata massima in condizioni nominali | 0,18 W |
| Tensione di prova (Avvolgimento/Contatto) | 4 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 12 V DC |
| Range tensione d'ingresso | 9,72 V DC ... 16,8 V DC (20 °C) |
| Tensione nominale (relè elettromeccanico innestato) | 12 V DC |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 15,3 mA |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 8 ms |
| Circuito di protezione | Prot. contro inversione polarità; Diodo contro inv. polarità |
| diodo di smorzamento; Diodo di smorzamento | |
| Indicazione tensione di esercizio | LED giallo |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Tipo di contatto di commutazione | Contatto semplice |
| Tipo di connessione del contatto | Contatto di potenza |
| Materiale dei contatti | AgSnO |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 5 V AC/DC (100 mA) |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 10 A (4 s) |
| Min. corrente | 10 mA (12 V) |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,1 A (a 220 V, DC13) | |
| 3 A (con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (con 230 V, AC15) | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,6 Nm ... 0,8 Nm |
| Larghezza | 6,2 mm |
| Altezza | 80 mm |
| Profondità | 94 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Condizioni ambientali | |
| Grado di protezione (Relè) | RT III (Relè) |
| Grado di protezione (Prese relè) | IP20 (Prese relè) |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (UL) |
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3G Ex ec nC IIC T4 Gc |
| Certificato | IBExU16ATEXB015 X |
| IECEx | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | IECEx IBE 16.0029X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3 G Ex ec nC IIC T4 Gc |
| Certificato | PxCIF21UKEX2909514X |
| UL, USA | |
| Siglatura | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | |
| Siglatura | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | |
| Siglatura | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Norme / Disposizioni | |
| Norme/Disposizioni | IEC 60947-5-1 |
| EN 60079-0 | |
| EN 60079-7 | |
| EN 60079-15 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
