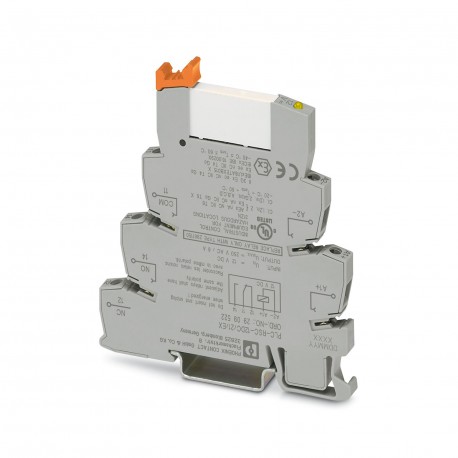

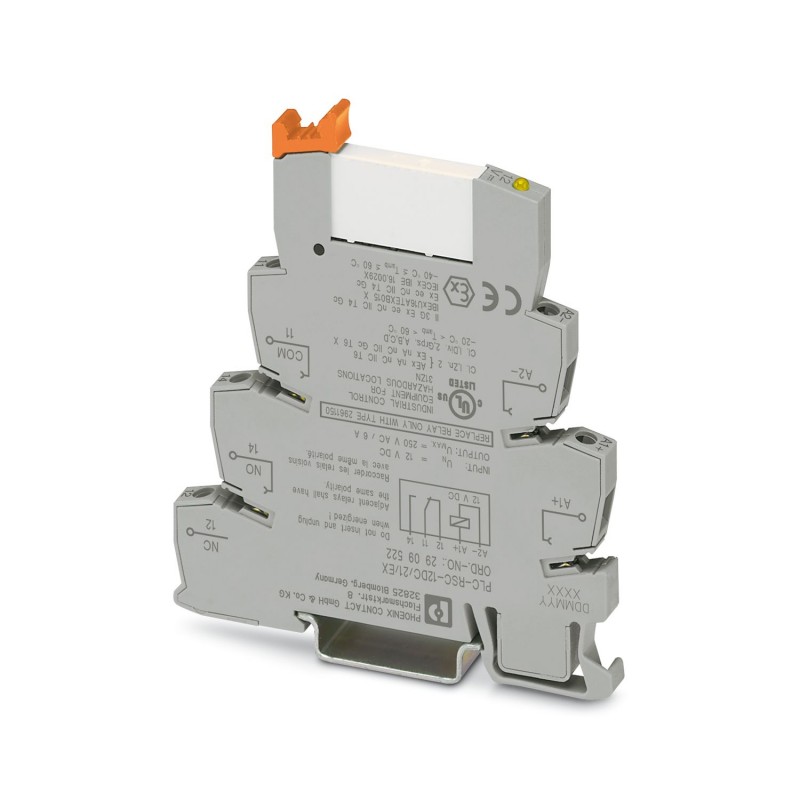

PLC-RSC-12DC/21/EX 2909522 PHOENIX CONTACT Module à relais
PLC-RSC-12DC/21/EX
2909522
PHOENIX_CONTACT
10
Module à relais
INTERFACE PLC, composée d’un bornier de base pour le montage sur un rail de 6,2 mm avec connexion à vis et d’un relais miniature enfichable avec contact d’alimentation 6 A, 1 contact commuté, tension d’entrée de 12 V DC. Homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.
PLC-INTERFACE, composé d'un module de base de 6,2 mm à raccordement vissé pour montage sur profilé et d'un relais miniature enfichable à contact de puissance 6 A, 1 contact inverseur, tension d'entrée 12 V DC. Homologué selon ATEX/IECEx (zone 2) et zone Ex classe I, div. 2.
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Module à relais |
| Gamme de produits | PLC-INTERFACE |
| Application | Classe I, division 2 |
| zones ATEX | |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 2x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 01.08.2024 |
| Révision de l'article | 02 |
| Propriétés d'isolation: Normes / Spécifications | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Puissance dissipée maximale en condition nominale | 0,18 W |
| Tension d'essai (Bobine/contact) | 4 kV AC (50 Hz, 1 min., bobine/contact) |
| Côté excitation | |
| Tension nominale d'entrée UN | 12 V DC |
| Plage de tension d'entrée | 9,72 V DC ... 16,8 V DC (20 °C) |
| Tension nominale (relais électromécanique enfiché) | 12 V DC |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | polarisé |
| Courant d'entrée typique pour UN | 15,3 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 8 ms |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Diode de roue libre; Diode de roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 1 contact inverseur |
| Type du contact de commutation | Contact simple |
| Type de contact | Contact de puissance |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
| Tension de commutation minimale | 5 V AC/DC (100 mA) |
| Intensité permanente limite | 6 A |
| Courant d'appel maximum | 10 A (4 s) |
| Courant de commutation minimal | 10 mA (12 V) |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 40 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,1 A (à 220 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 230 V, AC15) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1,5 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
| Couple de serrage | 0,6 Nm ... 0,8 Nm |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 94 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Conditions ambiantes | |
| Indice de protection (Relais) | RT III (Relais) |
| Indice de protection (Socle pour relais) | IP20 (Socle pour relais) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (UL) |
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3G Ex ec nC IIC T4 Gc |
| Certificat | IBExU16ATEXB015 X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IECEx IBE 16.0029X |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex ec nC IIC T4 Gc |
| Certificat | PxCIF21UKEX2909514X |
| UL, USA | |
| Repérage | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | |
| Repérage | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | |
| Repérage | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Homologation construction navale | |
| Certificat | TAE0000196 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Données GL DNV | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Normes / Spécifications | |
| Normes/Prescriptions | CEI 60947-5-1 |
| EN 60079-0 | |
| EN 60079-7 | |
| EN 60079-15 | |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
