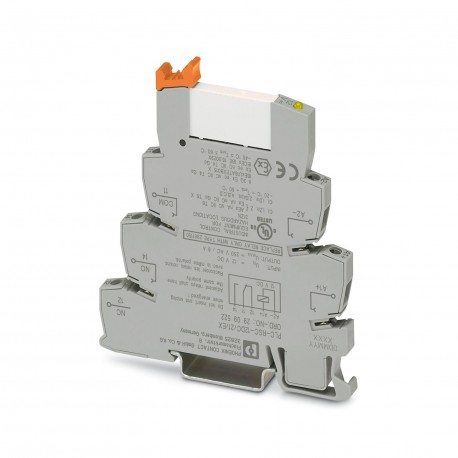

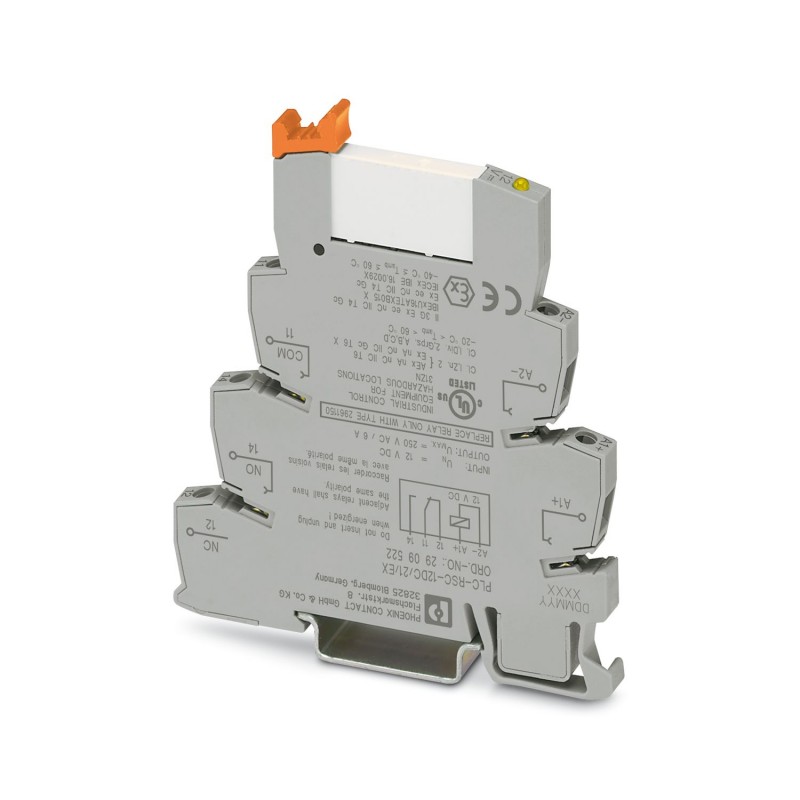

PLC-RSC-12DC/21/EX 2909522 PHOENIX CONTACT PLC-INTERFACE, compuesto por un borne de base para montar sobre c..
PLC-RSC-12DC/21/EX
2909522
PHOENIX_CONTACT
10
PLC-INTERFACE, compuesto por un borne de base para montar sobre carril en 6,2 mm con conexión por tornillo y relé en miniatura enchufable con contacto de potencia de 6 A, 1 contacto conmutado, tensión de entrada de 12 V DC. Homologado según ATEX/IECEx (zona 2) y zona Ex clase I, div. 2.
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Módulo de relés |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Clase I, división 2 |
| zonas Ex | |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 01.08.2024 |
| Revisión de artículo | 02 |
| Propiedades de aislamiento: Normas / especificaciones | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Potencia disipada máxima con condición nominal | 0,18 W |
| Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Lado de excitación | |
| Tensión nominal de entrada UN | 12 V DC |
| Rango de tensión de entrada | 9,72 V DC ... 16,8 V DC (20 °C) |
| Tensión nominal (Relé electromecánico acoplado) | 12 V DC |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 15,3 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Diodo de libre circulación; Diodo de libre circulación | |
| Indicación de la tensión de servicio | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Tipo de conexión del contacto | Contacto de potencia |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 5 V AC/DC (100 mA) |
| Corriente constante límite | 6 A |
| Corriente de conexión máxima | 10 A (4 s) |
| Corriente de conmutación mínima | 10 mA (12 V) |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacidad de ruptura | 2 A (Con 24 V, DC13) |
| 0,2 A (Con 110 V, DC13) | |
| 0,1 A (Con 220 V, DC13) | |
| 3 A (Con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (Con 230 V, AC15) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1,5 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
| Par de apriete | 0,6 Nm ... 0,8 Nm |
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Condiciones ambientales | |
| Índice de protección (Relé) | RT III (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (UL) |
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | IBExU16ATEXB015 X |
| IECEx | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | IECEx IBE 16.0029X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex ec nC IIC T4 Gc |
| Certificado | PxCIF21UKEX2909514X |
| UL, EE. UU. | |
| Marcado | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Div. 2, Groups A, B, C, D |
| UL, Canadá | |
| Marcado | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Normas / especificaciones | |
| Normas/especificaciones | IEC 60947-5-1 |
| EN 60079-0 | |
| EN 60079-7 | |
| EN 60079-15 | |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
