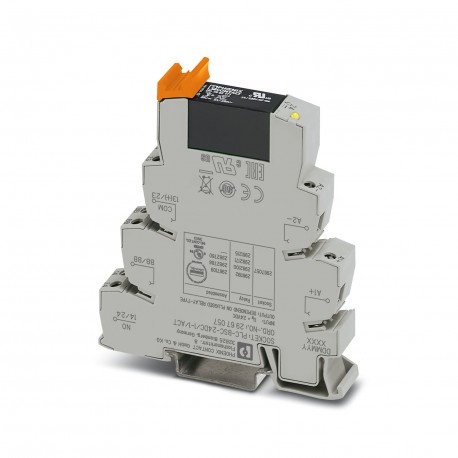

PLC-OSC- 24DC/230AC/ 2/ACT 2982760 PHOENIX CONTACT Modulo relè a stato solido
PLC-OSC-24DC/230AC/ 2/ACT
2982760
PHOENIX_CONTACT
Modulo relè a stato solido
PLC-INTERFACE per funzioni di uscita, composta da morsetto base PLC-BSC.../ACT con collegamento a vite e relè statico miniaturizzato a innesto, per montaggio su guida NS 35/7,5, 1 contatto di chiusura, ingresso: 24 V DC, uscita: 24-253 V AC/2 A
PLC-INTERFACE per funzioni di output, composta da morsetto base PLC-BSC.../ACT con connessione a vite e relè a stato solido in miniatura a innesto, per il montaggio su guida di montaggio NS 35/7,5, 1 contatto aperto a riposo, ingresso: 24 V DC, uscita: 24-253 V AC/2 A
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo relè a stato solido |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Funzione d'uscita |
| Funzionamento | 100 % ED |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 03.06.2024 |
| Revisione articolo | 04 |
| Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 0,22 W |
| Tensione di prova (Ingresso/uscita) | 2,5 kVeff(50 Hz, 1 min.) |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 4 kV |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,2 |
| Corrente di lavoro di dimensionamento IC | 9 mA |
| Tensione nominale (relè a stato solido innestato) | 24 V DC |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Tempo di accensione tipico | 10 ms |
| Tempo di disinserzione tipico | 10 ms |
| Indicazione tensione di esercizio | LED giallo |
| Circuito di protezione | Prot. contro inversione polarità; Diodo contro inv. polarità |
| diodo di smorzamento; Diodo di smorzamento | |
| Frequenza di trasmissione | 10 Hz |
| Tipo di commutazione del contatto | 1 in chiusura |
| Tipo di uscita digitale | elettronica |
| Range tensione d'uscita | 24 V AC ... 253 V AC |
| Corrente di carico permanente | 2 A (vedere curva derating) |
| Corrente di carico minima | 25 mA |
| Corrente di dispersione | 1 mA |
| Corrente impulsiva | 30 A (tp = 10 ms) |
| Sfasamento cos phi min | 0,5 |
| Integrale di carico limite | 4 A2s (tp = 10 ms, a 25 °C) |
| Tensione d'interdizione di punta | 600 V |
| Caduta di tensione alla max. corrente limite permanente | 1 V |
| Collegamento d'uscita | 2 conduttori - senza massa, passaggio per lo zero |
| Circuito di protezione | elemento RC |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,6 Nm ... 0,8 Nm |
| Larghezza | 14 mm |
| Altezza | 80 mm |
| Profondità | 94 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Condizioni ambientali | |
| Grado di protezione (Relè) | IP20 |
| Grado di protezione (Luogo di installazione) | ≤ IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | IEC 60947-5-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Caratteristica | Valore |
|---|---|
| tensione d'uscita (EF003933) | 24 V |
| tipo di tensione d'uscita (EF008222) | AC |
| corrente d'esercizio nominale Ie (EF001443) | 2 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2982760-PLC-OSC- 24DC/230AC/ 2/ACT | 116 Kbytes |
|
