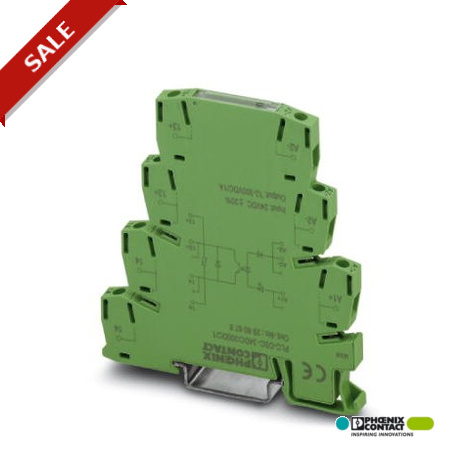

PLC-OSC-220DC/300DC/ 1 2980704 PHOENIX CONTACT PLC-INTERFACE, relè a stato solido integrato, con connessione..
PLC-OSC-220DC/300DC/ 1
2980704
PHOENIX_CONTACT
PLC-INTERFACE, relè a stato solido integrato, con connessione a vite, per il montaggio su guida di supporto NS 35/7,5, ingresso: 220 V DC, uscita: 12-300 V DC/1 A
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Altezza | 80 mm |
| Profondità | 86 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 220 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,4 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 3 mA |
| Tempo di accensione tipico | 0,4 ms |
| Tempo di disinserzione tipico | 1,4 ms |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Varistore | |
| Frequenza di trasmissione | 50 Hz |
Dati d'uscita
| Denominazione | Dati d'uscita |
|---|---|
| Range tensione d'uscita | 12 V DC ... 300 V DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Un ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Corrente di carico permanente | 1 A (vedere curva derating) |
| Caduta di tensione alla max. corrente limite permanente | < 500 mV |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Varistore |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Posizione d'installazione | A scelta |
|---|---|
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme/Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base |
| Tensione di isolamento di nominale | 300 V |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2980704-PLC-OSC-220DC/300DC/ 1 | 128 Kbytes |
|
