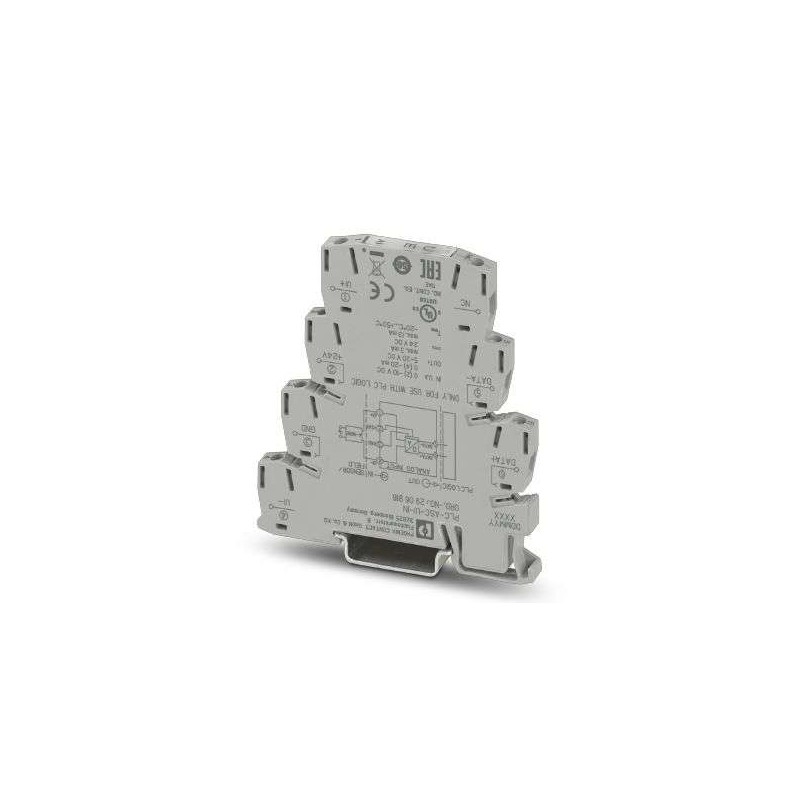

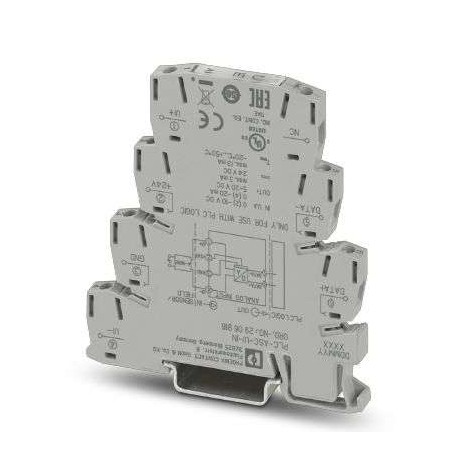

PLC-ASC-UI-IN 2906916 PHOENIX CONTACT Modulo di espansione
PLC-ASC-UI-IN
2906916
PHOENIX_CONTACT
Modulo di espansione
Modulo di ingresso analogico per moduli logici PLC (solo generazione 2), canale singolo, tipo di segnale (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurabile tramite DIP switch, collegamento a vite
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Modulo di ingresso analogico per modulo logico PLC logic (solo generazione 2), monocanale, tipo di segnale (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurabile attraverso l'interruttore DIP, connessione a vite
Dati commerciali
| Codice per l'ordinazione | 2906916 |
|---|---|
| Pezzi/conf. | 1 STK |
| Sales key | CK2622 - |
| Pagina catalogo | Pagina 430 (C_5_2017) |
| GTIN | 4055626153773 |
| Peso per pezzo (confezione esclusa) | 53,300 g |
| Numero tariffa doganale | 85389099 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Alimentazione
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
|---|---|
| Campo tensione di alimentazione, di comando, di dimensionamento riferito a US | 0,8 ... 1,1 |
| Corrente di alimentazione, di comando, di dimensionamento IS | 13 mA |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
Dati d'ingresso
| Denominazione ingresso | Ingresso analogico, corrente |
|---|---|
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Resistenza d'ingresso ingresso corrente | ~ 40 Ω |
| Coefficiente termico massimo | 0,01 %/K |
| Errore di trasmissione | 1 % |
| Limitazione sovratensione | > 33 V |
| Denominazione ingresso | Ingresso analogico, tensione |
| Segnale d'ingresso, tensione | 0 V ... 10 V |
| 2 V ... 10 V | |
| Resistenza d'ingresso ingresso tensione | > 120 kΩ |
| Coefficiente termico massimo | 0,01 %/K |
| Errore di trasmissione | 1 % |
| Limitazione sovratensione | > 33 V |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | IP20 |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Numero collegamenti | 4 |
Normative e prescrizioni
| Denominazione | Distanze in aria e linee di fuga |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Conformità | CE conforme |
| UL, USA / Canada | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
eCl@ss
| eCl@ss 5.0 | 27242201 |
|---|---|
| eCl@ss 5.1 | 27242201 |
| eCl@ss 6.0 | 27242201 |
| eCl@ss 7.0 | 27242201 |
| eCl@ss 8.0 | 27242201 |
| eCl@ss 9.0 | 27242201 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
