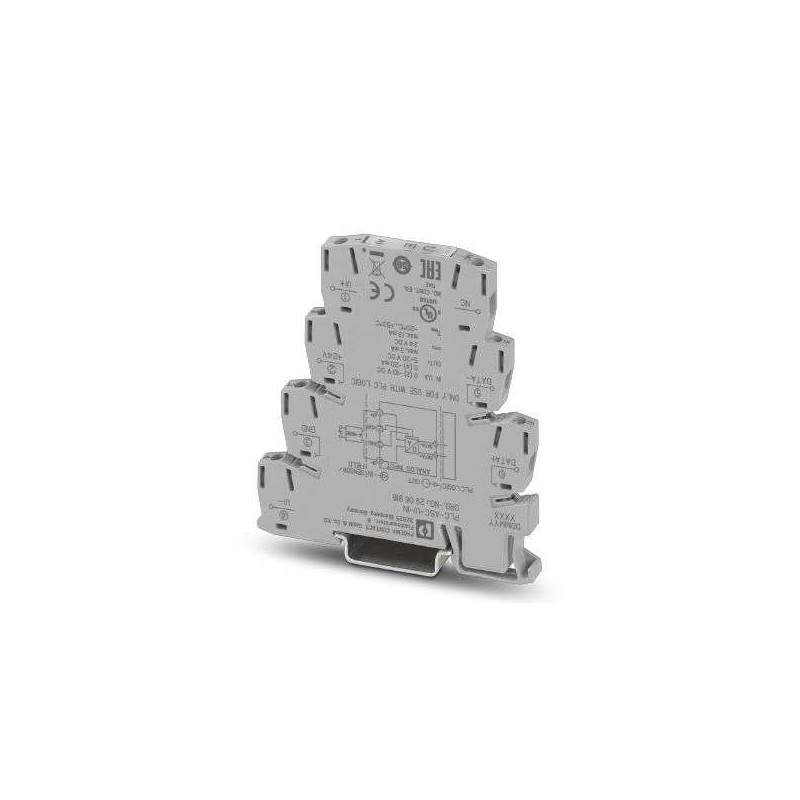

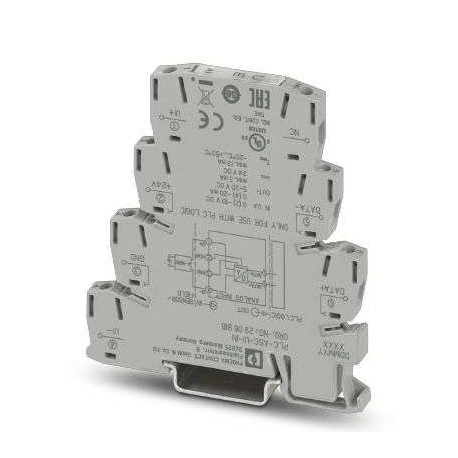

PLC-ASC-UI-IN 2906916 PHOENIX CONTACT Módulo de entrada analógico para módulos lógicos PLC logic (solo gener..
PLC-ASC-UI-IN
2906916
PHOENIX_CONTACT
Módulo de entrada analógico para módulos lógicos PLC logic (solo generación 2), de un canal, tipo de señal (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurable mediante interruptor DIP, conexión por tornillo
Módulo de entrada analógico para módulos lógicos PLC logic (solo generación 2), monocanal, tipo de señal (4 mA ... 20 mA, 0 mA ... 20 mA, 0 V ... 10 V, 2 V ... 10 V) configurable mediante conmutadores DIP, conexión por tornillo
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906916 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2622 - |
| Página del catálogo | Página 430 (C_5_2017) |
| EAN | 4055626153773 |
| Peso por unidad (sin incluir el embalaje) | 53,300 g |
| Número de tarifa arancelaria | 85389099 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Alimentación
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación de control de dimensionamiento, referido a US | 0,8 ... 1,1 |
| Corriente de alimentación de control de dimensionamiento IS | 13 mA |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
Datos de entrada
| Denominación Entrada | Entrada analógica de corriente |
|---|---|
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Resistencia de entrada Entrada de corriente | ~ 40 Ω |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Error de transmisión máximo | 1 % |
| Limitación de sobretensiones | > 33 V |
| Denominación Entrada | Entrada analógica de tensión |
| Señal de entrada Tensión | 0 V ... 10 V |
| 2 V ... 10 V | |
| Resistencia de entrada Entrada de tensión | > 120 kΩ |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Error de transmisión máximo | 1 % |
| Limitación de sobretensiones | > 33 V |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Número de conexiones | 4 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
