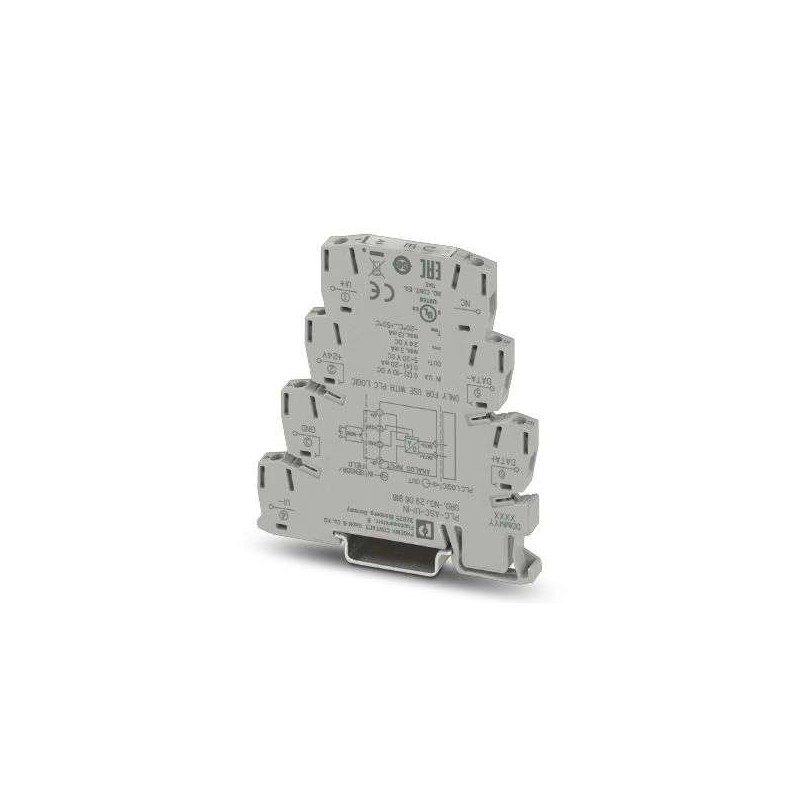

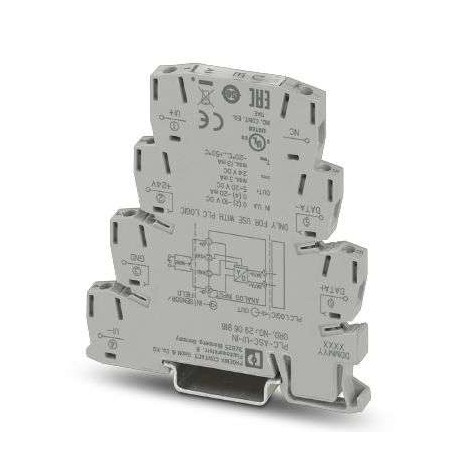

PLC-ASC-UI-IN 2906916 PHOENIX CONTACT Module d'extension
PLC-ASC-UI-IN
2906916
PHOENIX_CONTACT
Module d'extension
Module d’entrée analogique pour modules logiques API (génération 2 uniquement), monocanal, type de signal (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurable via un commutateur DIP, un raccord à vis
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2906916 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 430 (C-5-2017) |
| GTIN | 4055626153773 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
|---|---|
| Plage de tension de commande assignée par rapport à US | 0,8 ... 1,1 |
| Courant d'alimentation de commande assigné IS | 13 mA |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Témoin de présence de la tension de service | LED verte |
| Affichage des défauts | LED rouge |
Données d'entrée
| Dénomination entrée | Entrée analogique courant |
|---|---|
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Résistance d'entrée entrée courant | ~ 40 Ω |
| Coefficient de température max. | 0,01 %/K |
| Erreur de transmission max. | 1 % |
| Limitation de la surtension | > 33 V |
| Dénomination entrée | Entrée analogique tension |
| Signal d'entrée tension | 0 V ... 10 V |
| 2 V ... 10 V | |
| Résistance d'entrée entrée tension | > 120 kΩ |
| Coefficient de température max. | 0,01 %/K |
| Erreur de transmission max. | 1 % |
| Limitation de la surtension | > 33 V |
Généralités
| Mode de fonctionnement | 100 % ED |
|---|---|
| Indice de protection | IP20 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Nombre de connexions | 4 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
