Visualizza ingrandito

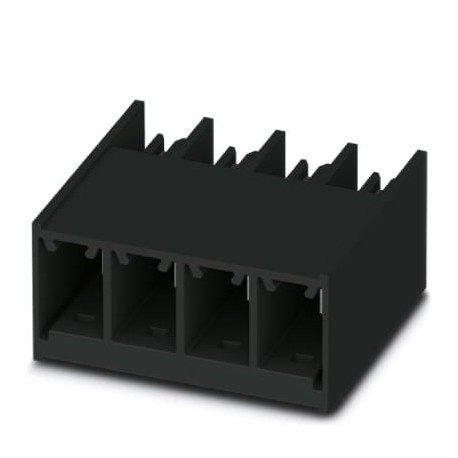

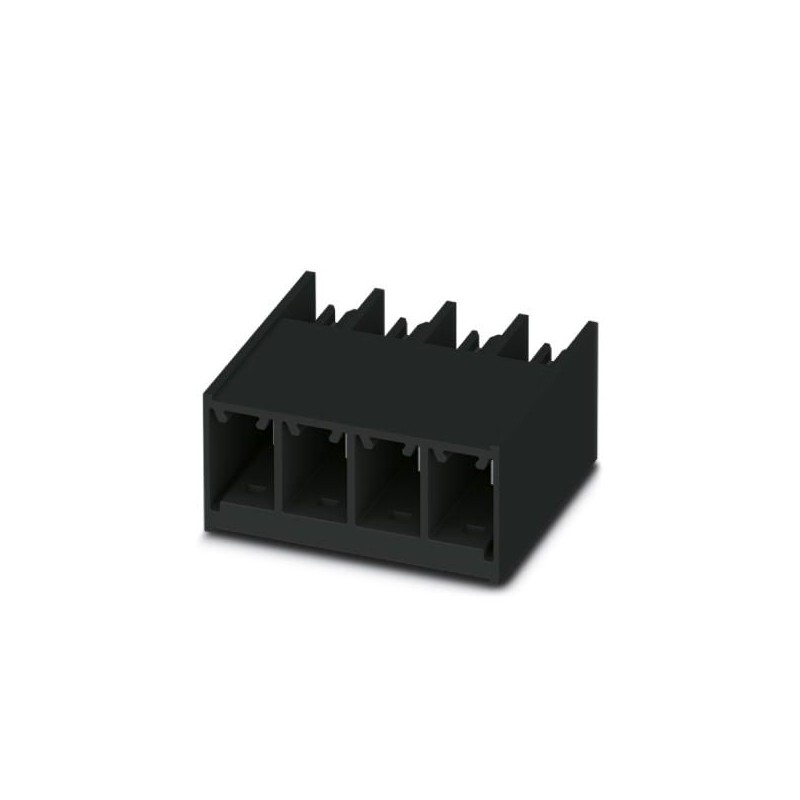

PC 6/ 3-G1-7,62 BK 1717017 PHOENIX CONTACT Il circuito stampato connettore
PC 6/ 3-G1-7,62 BK
1717017
PHOENIX_CONTACT
25
Il circuito stampato connettore
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento diciassette mila diciassette |
|---|---|
| Unità d'imballaggio | 25 pc |
| Quantità di ordine minimo | 25 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626514949 |
| Peso per Pezzo (escluso imballaggio) | 8.450 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento trenta |
| Paese di origine | CN (Cina) |
Proprietà dell'elemento
| Articolo breve descrizione | Il circuito stampato connettore |
|---|---|
| Sistema di Plug-in | POTENZA COMBICON 6 |
| Tipo di contatto | Connettore maschio |
| Gamma di articoli | PC 6/..-G1 |
| Passo | 7.62 mm |
| Numero di posizioni | Tre |
| Tipo di montaggio | Saldatura ad onda |
| Numero di livelli | Uno |
Parametri elettrici
| Corrente nominale | Quaranta uno |
|---|---|
| Tensione nominale di isolamento (III/2) | 630 V |
| Tensione d'impulso (III/2) | 6 kV |
Materiale dati di contatto
| Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale a contatto con il | Lega Cu |
| Le caratteristiche della superficie | Tin-plated |
| Metallo superficie di contatto (strato superiore) | Stagno (2 - 4 µm Sn) |
| Metallo superficie di contatto (livello medio) | Nichel (1.3 - 3 µm Ni) |
| La superficie di metallo di saldatura area (strato superiore) | Stagno (2 - 4 µm Sn) |
| La superficie di metallo di saldatura area (livello medio) | Nichel (1.3 - 3 µm Ni) |
I dati dei materiali - custodia
| Materiale isolante | PA GF |
|---|---|
| Gruppo materiali isolanti | Io |
| CTI secondo IEC 60112 | Sei cento |
| Classe di infiammabilità secondo UL 94 | V0 |
Dimensioni del prodotto
| Lunghezza [ l ] | 28.2 mm |
|---|---|
| Larghezza [ w ] | 23.26 mm |
| Altezza [ h ] | 16.1 mm |
| Passo | 7.62 mm |
| Altezza (senza spina a saldare) | 13.5 mm |
| Spina a saldare [P] | 2.6 mm |
| Pin dimensioni | 0,8 x 1 mm |
| La dimensione di una | 15.24 mm |
Imballaggio informazioni
| Tipo di imballaggio | imballato in cartone |
|---|---|
| Pezzi per confezione | Venti cinque |
| Denominazione unità di imballaggio | Pz. |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
La cessazione e il metodo di connessione
| Collegamento del conduttore di test | Il spogliato le estremità del più grande direttore può essere completamente inserito nell'apertura del punto terminale senza l'uso di forza eccessiva. |
|---|---|
| Risultato del Test | Test superato |
| Test ripetuto, di connessione e di rilascio | IEC 60998-2-3:2002-12 |
| Test superato | |
| Test per il conduttore danno e il rilassamento | IEC 60998-2-3:2002-12 |
| Test superato |
Prova di Pull-out
| Prova di Pull-out | IEC 60998-2-3:2002-12 |
|---|---|
| Test superato | |
| Sezione conduttore / conduttore / tipo di forza di trazione | 16 mm2 / flessibile / > 100 N |
Prove meccaniche secondo norma
| Specifiche di prova | IEC 61984 |
|---|---|
| Esame visivo | Superamento del Test IEC 60512-1-1:2002-02 |
| Controllo dimensionale | Superamento del Test IEC 60512-1-2:2002-02 |
| Resistenza di marcatura | Superamento del Test IEC 60068-2-70:1995-12 |
| Risultato | Test superato |
| Specifica | IEC 60512-13-2:2006-02 |
| No. di cicli | Venti cinque |
| Di inserimento in forza al pos. ca. | 13 N |
| Prelevare la forza per pos. ca. | 16 N |
| La polarizzazione e la codifica | Superamento del Test IEC 60512-13-5:2006-02 |
| Risultato | Test superato |
| Specifica | IEC 60512-15-1:2008-05 |
| Prova di forza per pos. | 20 N |
Aria distanze in aria e superficiali rispetto delle distanze
| Specifica | IEC 60664-1:2007-04 |
|---|---|
| Gruppo materiali isolanti | Io |
| Tensione | 630 V |
| Tensione nominale di isolamento (III/3) | 630 V |
| Tensione nominale di isolamento (III/2) | 630 V |
| Tensione nominale di isolamento (II/2) | 1000 V |
| Tensione d'impulso (III/3) | 6 kV |
| Tensione d'impulso (III/2) | 6 kV |
| Tensione d'impulso (II/2) | 6 kV |
Cicli di temperatura
| Specifica | IEC 60998-2-3:2002-12 |
|---|---|
| Corrente di prova (sezione minima) | 32 UN DC |
| Cicli di temperatura | Tre cento ottanta quattro |
Prove meccaniche (A)
| Specifiche di prova | IEC 61984 |
|---|---|
| Di inserimento in forza al pos. ca. | 13 N |
| Prelevare la forza per pos. ca. | 16 N |
| Polarizzazione quando inserito requisito >20 N | Test superato |
| Contattare il titolare inserire requisiti >20 N | Test superato |
Prove di durata (B)
| Specifica | IEC 60512-9-1:2010-03 |
|---|---|
| Resistenza di contatto RUno | 0.7 mΩ |
| Inserimento/estrazione cicli | Venti cinque |
| Resistenza di contatto RDue | 0.7 mΩ |
| Di tenuta ad impulso tensione a livello del mare | 9.8 kV |
| Potenza-tensione di withstand di frequenza | 4.26 kV |
Test climatici (D)
| Specifica | ISO 6988:1985-02 |
|---|---|
| Stress da freddo | -40 °C/2 h |
| Lo stress termico | 100 °C/168 h |
| Corrosivo stress | 0.2 dmTreCOSÌDuesu 300 dmTre/40 °C/1 ciclo |
| Di tenuta ad impulso tensione a livello del mare | 9.8 kV |
| Potenza-tensione di withstand di frequenza | 4.26 kV |
Ambientale e prove di durata (E)
| Specifica | IEC 61984:2008-10 |
|---|---|
| Risultato, grado di protezione IP codice | Dito di sicurezza con grado di protezione IP20 dito di prova |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento dueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento due
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
