Agrandir l'image

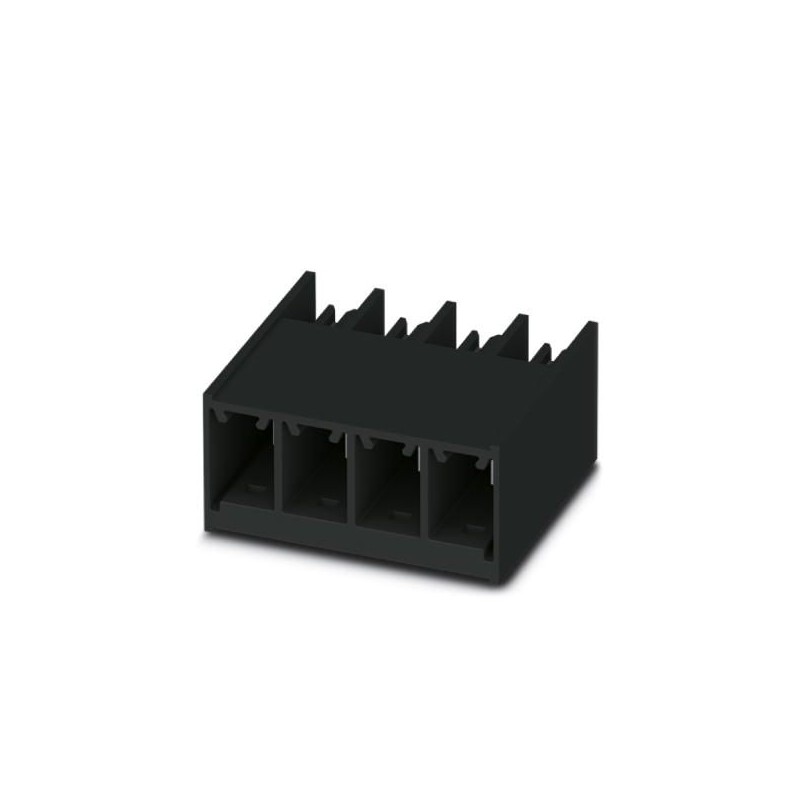

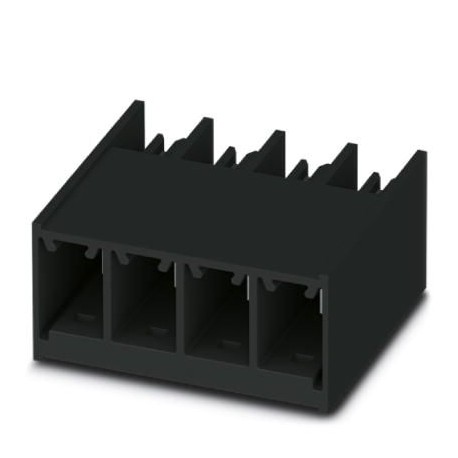

PC 6/ 3-G1-7,62 BK 1717017 PHOENIX CONTACT Circuit imprimé connecteur
PC 6/ 3-G1-7,62 BK
1717017
PHOENIX_CONTACT
25
Circuit imprimé connecteur
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent dix sept mille dix sept |
|---|---|
| Unité d'emballage | 25 pc |
| Quantité d'ordre Minimum | 25 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626514949 |
| Poids par Pièce (hors emballage) | 8.450 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent trente |
| Pays d'origine | CN (Chine) |
Propriétés de l'élément de
| Brève description de l'article | Circuit imprimé connecteur |
|---|---|
| Système de Plug-in | PUISSANCE COMBICON 6 |
| Type de contact | Connecteur mâle |
| Une gamme d'articles | PC 6/..-G1 |
| Hauteur | 7.62 mm |
| Nombre de postes | Trois |
| Type de montage | Vague de soudure |
| Nombre de niveaux | Un |
Paramètres électriques
| Courant nominal | Quarante et un |
|---|---|
| Tension d'isolement assignée (III/2) | 630 V |
| Nominale tension de choc (III/2) | 6 kV |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | Plaqué d'étain |
| Métal surface de contact (couche supérieure) | L'étain (2 - 4 µm Sn) |
| Métal surface de contact (couche du milieu) | Nickel (1.3 - 3 µm Ni) |
| Surface du métal à souder surface (couche supérieure) | L'étain (2 - 4 µm Sn) |
| Surface du métal à souder zone (couche du milieu) | Nickel (1.3 - 3 µm Ni) |
Fiche de données de logements
| Matériau isolant | PA GF |
|---|---|
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Longueur [ l ] | 28.2 mm |
|---|---|
| Largeur [ w ] | 23.26 mm |
| Hauteur [ h ] | 16.1 mm |
| Hauteur | 7.62 mm |
| Hauteur (sans soudure de pin) | 13,5 mm |
| Soudez les broches [P] | 2,6 mm |
| Pin dimensions | 0,8 x 1 mm |
| Dimension d'un | 15.24 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Vingt cinq |
| Dénomination unités d'emballage | Les pc. |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
La résiliation et la méthode de connexion
| La connexion du conducteur de test | La stripped-off se termine de la plus grande conducteur peut être complètement inséré dans l'ouverture de la borne sans utiliser une force excessive. |
|---|---|
| Résultat du Test | Test réussi |
| Test répété de la connexion et de la libération | IEC 60998-2-3:2002-12 |
| Test réussi | |
| Test pour conducteurs de dommages et de relâchement | IEC 60998-2-3:2002-12 |
| Test réussi |
Pull-out test
| Pull-out test | IEC 60998-2-3:2002-12 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | 16 mm2 / flexible / > 100 N |
Essais mécaniques selon la norme
| Les spécifications de Test | IEC 61984 |
|---|---|
| L'examen visuel | Test passé la norme CEI 60512-1-1:2002-02 |
| Dimensions de test | Test passé la norme CEI 60512-1-2:2002-02 |
| La résistance de marquage | Test passé la norme CEI 60068-2-70:1995-12 |
| Résultat | Test réussi |
| Spécification | IEC 60512-13-2:2006-02 |
| Pas de. de cycles | Vingt cinq |
| L'Insertion de la force par pos. env. | 13 N |
| Retirer de force par pos. env. | 16 N |
| Polarisation et de codage | Test passé la norme CEI 60512-13-5:2006-02 |
| Résultat | Test réussi |
| Spécification | IEC 60512-15-1:2008-05 |
| Test de force par pos. | 20 N |
Air dégagements d'air et de fuite
| Spécification | CEI 60664-1:2007-04 |
|---|---|
| Matériau isolant groupe | J' |
| Tension | 630 V |
| Tension d'isolement assignée (III/3) | 630 V |
| Tension d'isolement assignée (III/2) | 630 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Nominale tension de choc (III/3) | 6 kV |
| Nominale tension de choc (III/2) | 6 kV |
| Nominale tension de choc (II/2) | 6 kV |
Les cycles de température
| Spécification | IEC 60998-2-3:2002-12 |
|---|---|
| Courant de Test (section minimale) | 32 UN DC |
| Les cycles de température | Trois cent quatre vingt quatre |
Essais mécaniques (A)
| Les spécifications de Test | IEC 61984 |
|---|---|
| L'Insertion de la force par pos. env. | 13 N |
| Retirer de force par pos. env. | 16 N |
| La polarisation lors de l'insertion d'exigence >20 N | Test réussi |
| Contacter le titulaire de l'insert >20 N | Test réussi |
Des essais de durabilité (B)
| Spécification | IEC 60512-9-1:2010-03 |
|---|---|
| Résistance de Contact RUn | 0.7 mΩ |
| Insertion/retrait des cycles | Vingt cinq |
| Résistance de Contact RDeux | 0.7 mΩ |
| De tenue aux impulsions de tension au niveau de la mer | 9.8 kV |
| Alimentation à fréquence industrielle tension de | 4.26 kV |
Test climatique (D)
| Spécification | ISO 6988:1985-02 |
|---|---|
| Le stress dû au froid | -40 °C/2 h |
| Le stress thermique | 100 °C/168 h |
| Corrosif stress | 0.2 dmTroisDONCDeuxsur 300 dmTrois/40 °C/1 cycle |
| De tenue aux impulsions de tension au niveau de la mer | 9.8 kV |
| Alimentation à fréquence industrielle tension de | 4.26 kV |
De l'environnement et des essais de durabilité (E)
| Spécification | IEC 61984:2008-10 |
|---|---|
| Résultat, le degré de protection, le code de la propriété intellectuelle | Doigt de sécurité avec un indice de protection IP20 test de doigt |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent deux
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
