NBC-M12MSD/53,0-93R/R4AC 1079901 PHOENIX CONTACT Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT
NBC-M12MSD/53,0-93R/R4AC
1079901
PHOENIX_CONTACT
15
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT

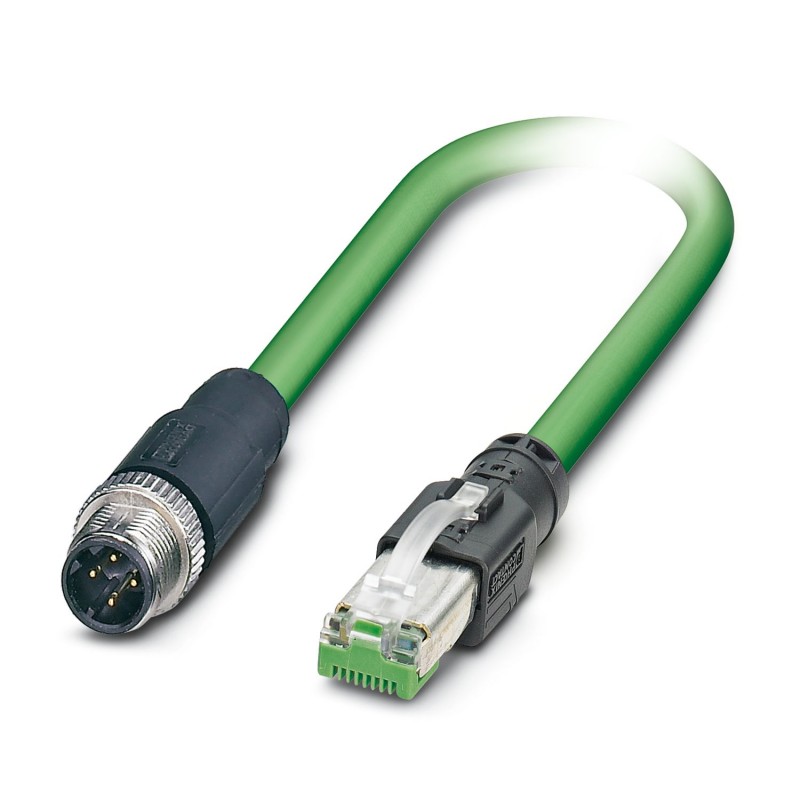

Cavo di rete, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), a 4 poli, schermato, connettore diritto M12, a connettore diritto RJ45, lunghezza cavo: 53 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1079901 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJN - |
| Quantità di ordinazione minima | 15 PZ |
| GTIN | 4055626802152 |
| Peso per pezzo (confezione esclusa) | 3.222,610 g |
| Numero tariffa doganale | 85444290 |
Condizioni ambientali
| Grado di protezione | IP65 (Connettore M12) |
|---|---|
| IP67 (Connettore M12) | |
| IP20 (Connettore RJ45) | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (Connettore M12) |
| -25 °C ... 80 °C (Connettore RJ45) |
Dati generali
| Corrente di dimensionamento a 40 ℃ | 1 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Cavo
| Tipo cavo | Robot PROFINET CAT5 |
|---|---|
| Tipo cavo (sigla) | 93R |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Struttura cavo | 1x4xAWG22/19; S/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Diametro cavo incluso isolamento | 1,5 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 1 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Sollecitazione di torsione | ± 180 °/m (1 000 000 cicli di torsione) |
| Peso del cavo | 55 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione | 2,9 dB (con 1 MHz) |
| 5 dB (con 4 MHz) | |
| 8,1 dB (con 10 MHz) | |
| 10,4 dB (con 16 MHz) | |
| 11,9 dB (con 20 MHz) | |
| 15,5 dB (con 31,25 MHz) | |
| 26,5 dB (con 62,5 MHz) | |
| 41 dB (con 100 MHz) | |
| Runtime | 4,8 ns/m |
| Tensione nominale cavo | 300 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Classifiche
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 53 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| corrente nominale In (EF008250) | 1 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
