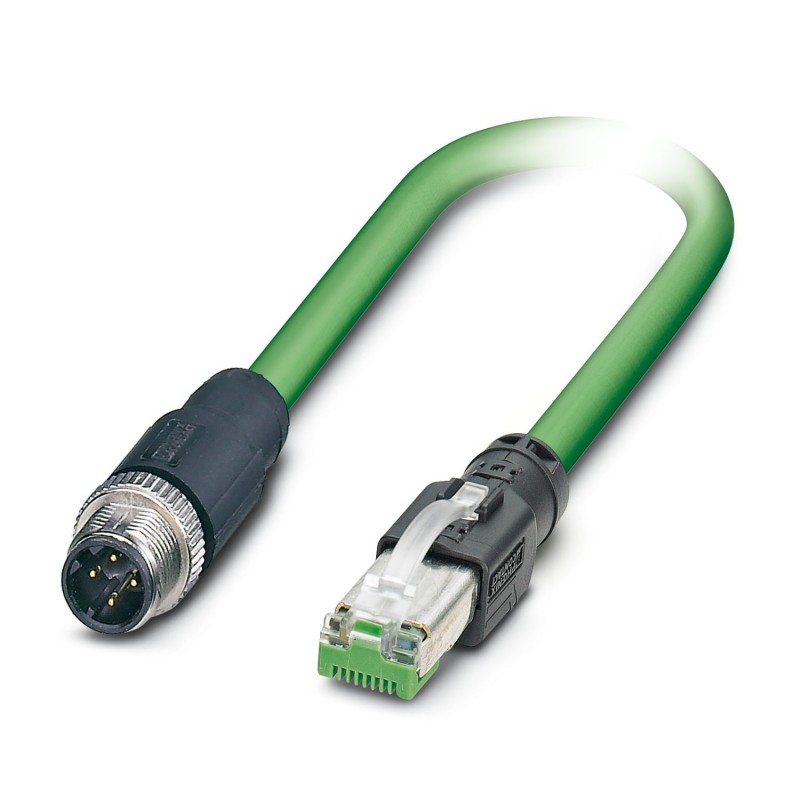

NBC-M12MSD/53,0-93R/R4AC 1079901 PHOENIX CONTACT Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NBC-M12MSD/53,0-93R/R4AC 1079901 PHOENIX CONTACT Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT

NBC-M12MSD/53,0-93R/R4AC

1079901

PHOENIX_CONTACT

15

Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT

Plus de détails


Installation de réseaux de communication > Câble de brassage cuivre

Câbles, capteurs et actionneurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Données commerciales

Code de commande1079901
Unité de conditionnement1 pcs
Quantité minimum de commande15 pcs
RemarqueFabrication à la commande (pas de reprise)
GTIN4055626802152
Poids par pièce (hors emballage)3,223 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Schémas



Dessin coté

Dessin coté
Connecteur mâle M12 x 1, droit, blindé

Dessin coté

Dessin coté
Connecteur RJ45, IP20



Schéma de connexion

Schéma de connexion
Disposition des contacts du connecteur M12 et RJ45

Dessin schématique

Dessin schématique
Schéma des pôles connecteur mâle M12, 4 pôles, détrompage D, vue côté mâle



Dessin schématique

Dessin schématique
Schéma des pôles connecteur mâle RJ45

Section de câble

Section de câble
Robots PROFINET CAT5 [93R]



Haut de la page

Cotes

Longueur du câble53 m
Haut de la page

Conditions d'environnement

Indice de protectionIP65 (Connecteurs M12)
IP67 (Connecteurs M12)
IP20 (Connecteur RJ45)
Température ambiante (fonctionnement)-25 °C ... 85 °C (Connecteurs M12)
-25 °C ... 80 °C (Connecteur RJ45)
Haut de la page

Caractéristiques générales

Courant de référence à 40 ℃1 A
Tension de référence48 V AC
60 V DC
Nombre de pôles4
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
EtherCAT®CAT5 (CEI 11801), 100 Mbit/s
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Haut de la page

Valeurs caractéristiques tête 2

Colorisnoir
Haut de la page

Normes et spécifications

Normes/prescriptionsConnecteur M12 CEI 61076-2-101
Haut de la page

Câble

Type de câbleRobots PROFINET CAT5
Type de câble (symbole)93R
Style UL AWM20233 (80 °C / 300 V)
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
EtherCAT®CAT5 (CEI 11801), 100 Mbit/s
Structure de câble1x4xAWG22/19; S/TQ
Section du conducteur4x 0,34 mm²
AWG ligne de signaux22
Structure du conducteur ligne de signal19x 0,15 mm
Diamètre du fil avec isolant1,5 mm
Coloris des filsblanc, jaune, bleu, orange
Câblage totalQuarte en étoile
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage85 %
Gaine extérieure, colorisvert RAL 6018
Épaisseur gaine extérieureenv. 1 mm
Diamètre extérieur du câble D6,5 mm ±0,2 mm
Rayon de courbure minimum, position fixe5 x D
Contraintes de torsion± 180 °/m (1 000 000 cycles de torsion)
Poids du câble55 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu étamé
Résistance d'isolement≥ 500 MΩ*km
Résistance de boucle≤ 120,00 Ω/km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Atténuation2,9 dB (pour 1 MHz)
5 dB (pour 4 MHz)
8,1 dB (pour 10 MHz)
10,4 dB (pour 16 MHz)
11,9 dB (pour 20 MHz)
15,5 dB (pour 31,25 MHz)
26,5 dB (pour 62,5 MHz)
41 dB (pour 100 MHz)
Durée du parcours du signal4,8 ns/m
Tension nominale câble300 V
Tension d'essai fil/fil2000 V (50 Hz, 1 min)
Tension d'essai fil/blindage2000 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialerésistant aux UV selon UL 1581, section 1200
Température ambiante (fonctionnement)-40 °C ... 80 °C
-40 °C ... 80 °C
Température ambiante (montage)-20 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Haut de la page

Classifications

eCl@ss

eCl@ss 7.027060308
eCl@ss 8.027279218
eCl@ss 9.027060308
Haut de la page

ETIM

ETIM 5.0EC001855
ETIM 6.0EC001262
ETIM 7.0EC001262
Haut de la page
